BMENOS0300 dans une station RIO d'automate PAC autonome pour prendre en charge des clouds DIO

Nuages DIO

Dans cette topologie, par souci d'économie, le module de sélection d'options de réseau BMENOS0300 est utilisé à la place d'un module BMENOC0301/11. Les ports du module de sélection d'options de réseau BMENOS0300 sont utilisés comme suit :

Les deux ports réseau sont configurés comme ports DIO.

Le port de service est configuré comme port d'accès et est compatible avec un outil d'ingénierie (par exemple, Control Expert) installé sur un PC.

ATTENTION

RISQUE DE TEMPETE DE DIFFUSION

Ne connectez pas un équipement Ethernet d'un nuage DIO à un équipement Ethernet d'un autre nuage DIO, sous peine de provoquer une tempête de diffusion qui risque de surcharger le réseau et de retarder (voire d'empêcher) les communications réseau prévues.

Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.

NOTE : à la place d'un PC, il est possible de connecter un nuage DIO au port de service.

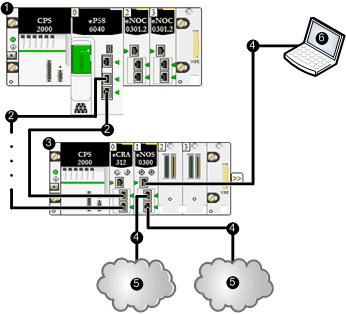

PAC autonome sur rack local

Anneau RIO principal Ethernet

Station RIO (e)X80

Chaînage Ethernet

Nuage DIO

Outil d'ingénierie sur PC

NOTE : le protocole n'étant pas activé, le nombre d'équipements n'est pas limité par le protocole RSTP.
