Dans cette topologie, par souci d'économie, le module de sélection d'options de réseau BMENOS0300 est utilisé à la place d'un commutateur double anneau (DRS) externe. Le module BMENOS0300 appartient à une . Ses ports sont utilisés comme suit :
-
Les deux ports réseau sont configurés pour un anneau RIO.
-
Le port de service est configuré comme port d'accès et est compatible avec un outil d'ingénierie (par exemple, Control Expert) installé sur un PC.
NOTE : à la place d'un PC, il est possible de connecter un nuage DIO au port de service.

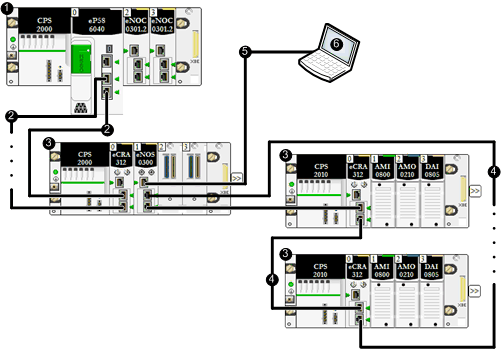

1
PAC autonome sur rack local
2
Anneau RIO principal Ethernet
3
Station RIO (e)X80
4
Sous-anneau RIO Ethernet
5
Chaînage Ethernet
6
Outil d'ingénierie sur PC
NOTE :
Pour atteindre les temps de réponse réseau RSTP souhaités, en cas de rupture de câble, un paquet RIO Ethernet devra passer par 32 équipements commutés tout au plus, dont :
-
la CPU,
-
l'adaptateur distant (BMECRA312•0),
-
le commutateur intégré dans le rack Ethernet sur lequel est installé le module BMENOS0300,
-
le module BMENOS0300.
NOTE : Lorsque vous réglez le module de sélection d'options de réseau BMENOS0300 sur la position
RIO Ring, définissez les paramètres de priorité RSTP de l'identificateur de pont des autres équipements du sous-anneau sur des valeurs supérieures à 0. Pour connaître les incidences du réglage
RIO Ring, reportez-vous à la rubrique
Positions du commutateur rotatif Device.
