Dans cette topologie, par souci d'économie, le module de sélection d'options de réseau BMENOS0300 est utilisé à la place d'un module BMENOC0301/11. Les ports du module BMENOS0300 sont utilisés comme suit :
-
Les deux ports réseau sont configurés pour un anneau DIO.
-
Le port de service est configuré comme port d'accès et est compatible avec un outil d'ingénierie (par exemple, Control Expert) installé sur un PC.
NOTE : à la place d'un PC, il est possible de connecter un nuage DIO au port de service.

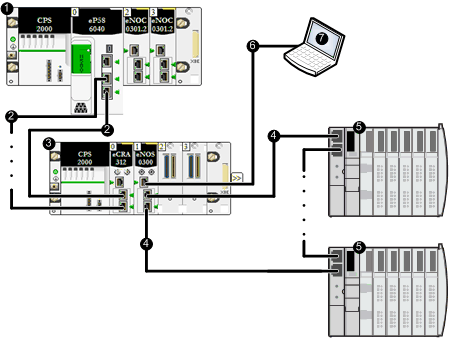

1
PAC autonome sur rack local
2
Anneau RIO principal Ethernet
3
Station RIO (e)X80
4
Anneau DIO Ethernet
5
Equipements distribués
6
Outil d'ingénierie sur PC
NOTE :
-
Pour que les temps de récupération soient acceptables, chaque configuration DIO doit inclure un seul anneau DIO principal, sans sous-anneaux.
-
Le protocole RSTP impose une limite maximale de 40 équipements commutés par anneau DIO (module BMENOS0300 inclus).
-
Lorsque vous réglez le module de sélection d'options de réseau BMENOS0300 sur la position
DIO Ring, configurez un équipement Ethernet distribué comme pont racine RSTP. Pour connaître les incidences du réglage
DIO Ring, reportez-vous à la rubrique
Positions du commutateur rotatif Device.
