Schneider Electric recommande d'utiliser les câbles suivants pour raccorder un module de réseau de contrôle BMENOC0321 à un système Modicon M580 :
-
10/100 Mbits/s : pour une liaison de communication inférieure ou égale à 100 Mbits/s, utilisez des câbles blindés cuivre à 4 paires torsadées CAT5e ou CAT6.
-
1 000 Mbits/s : pour une liaison de communication inférieure ou égale à 1 000 Mbits/s, utilisez uniquement des câbles blindés cuivre à 4 paires torsadées CAT6.
Connexions entre équipements

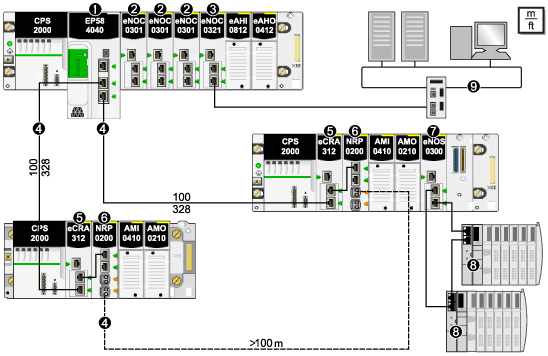

L'exemple suivant montre la longueur maximale des câbles entre des équipements RIO et DIO dans un réseau d'équipements M580. Utilisez des câbles en cuivre pour des distances inférieures ou égales à 100 m, et des câbles en fibre optique pour des distances supérieures à 100 m :
1
UC BME•58•••• connectant le rack local à l'anneau principal
2
Module de communication Ethernet BMENOC0301/BMENOC0311 sur le rack local gérant les équipements distribués du réseau d'équipements
3
Module de réseau de contrôle BMENOC0321 avec service de transfert IP activé
4
Anneau principal d'E/S distantes (RIO)
5
Module adaptateur EIO (e)X80 BM•CRA312•0 sur une station RIO de l'anneau principal
6
Module convertisseur fibre optique BMXNRP020• reliant les sections de l'anneau principal RIO situées à plus de 100 m
7
Module de sélection d'options de réseau BMENOS0300 reliant un sous-anneau DIO à l'anneau principal
8
Ilot STB d'un sous-anneau DIO connecté à l'anneau principal via un module BMENOS0300 situé sur une station RIO
9
Réseau de contrôle
