ETH_PORT_CTRL : exécution d'une commande de sécurité dans une application

Traduction de la notice originale

Description de la fonction

Utilisez le bloc fonction ETH_PORT_CTRL pour contrôler les protocoles , , et / lorsqu'ils sont activés sur l'écran Sécurité du DTM dans Control Expert. (Par défaut, ces protocoles sont désactivés.)

Les paramètres supplémentaires et peuvent aussi être configurés.

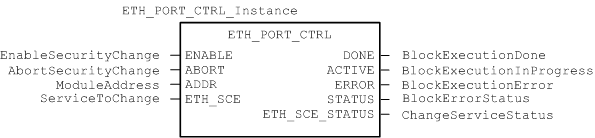

Représentation en FBD

Représentation :

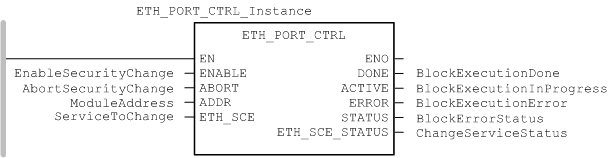

Représentation en LD

Représentation :

Représentation en IL

CAL ETH_PORT_CTRL_Instance (ENABLE := EnableSecurityChange, ABORT := AbortSecurityChange, ADDR := ModuleAddress, ETH_SCE := ServiceToChange, DONE => BlockExecutionDone, ACTIVE => BlockExecutionInProgress, ERROR => BlockExecutionError, STATUS => BlockErrorStatus, ETH_SCE_STATUS => ChangeServiceStatus)

Représentation en ST

ETH_PORT_CTRL_Instance (ENABLE := EnableSecurityChange, ABORT := AbortSecurityChange, ADDR := ModuleAddress, ETH_SCE := ServiceToChange, DONE => BlockExecutionDone, ACTIVE => BlockExecutionInProgress, ERROR => BlockExecutionError, STATUS => BlockErrorStatus, ETH_SCE_STATUS => ChangeServiceStatus);

Description des paramètres

Le tableau suivant décrit les paramètres d’entrée :

Paramètre	Type	Commentaire
ENABLE	BOOL	Réglé sur 1 pour déclencher l'opération du bloc.
ABORT	BOOL	Réglé sur 1 pour abandonner l'opération en cours.
ADDR	ANY_ARRAY_INT	Tableau contenant l'adresse de l'équipement dont vous souhaitez modifier l'état de sécurité, qui est le résultat de la fonction ADDMX ou ADDM au format suivant : (numéro de rack, numéro d'emplacement, numéro de voie). Exemple : ADDM('0.0.3') pour une CPU M580 ADDM('0.3.0') pour un module BMENOC à l'emplacement 3 du rack principal ADDMX('0.0.3{192.168.10.2}SYS) pour un module BMXCRA avec l'adresse IP 192.168.10.2 REMARQUE : Pour adresser un module dans le rack local, saisissez 0.0.3 (adresse du serveur principal de la CPU). Dans les systèmes de redondance d'UC (Hot Standby) M580, ADDR représente l'adresse du contrôleur primaire. En désactivant le protocole TFTP, vous désactivez également la synchronisation du service FDR.
ETH_SCE	WORD	Pour chaque protocole, utilisez ces valeurs binaires pour contrôler le protocole : 00 : le protocole est inchangé. 01 : le protocole est activé. 10 : le protocole est désactivé. 11 : réservé NOTE : la valeur 11 signale une erreur détectée dans ETH_SCE_STATUS. Ces bits sont utilisés pour les différents protocoles : 0, 1 : FTP 2, 3 : TFTP (disponible seulement pour Modicon M580) 4, 5 : HTTP 6, 7 : DHCP / BOOTP 8 à 15 : réservés (valeur = 0)

Le tableau suivant décrit les paramètres de sortie :

Paramètre	Type	Commentaire
DONE	BOOL	Indication d'une opération terminée. La valeur est 1 lorsque l'exécution de l'opération s'est achevée avec succès.
ACTIVE	BOOL	Indication d'une opération en cours. La valeur est 1 lorsque l'opération est en cours d'exécution.
ERROR	BOOL	Réglé sur 1 si une erreur est détectée par le bloc fonction.
STATUS	WORD	Code fournissant l'identification de l'erreur détectée.
ETH_SCE_STATUS	WORD	Pour chaque protocole, ces valeurs contiennent la réponse à toute tentative d'activation ou de désactivation des protocoles FTP, TFTP, HTTP et DHCP / BOOTP : 0 : commande exécutée 1 : commande non exécutée Motifs de non-exécution de la commande : Le service de communication a été désactivé par la configuration. Le service de communication est déjà à l'état demandé par la commande (Activé ou Désactivé). Le service de communication (x) n'existe pas ou n'est pas pris en charge par le module. Ces bits sont utilisés pour les différents protocoles : 0 : FTP 1 : TFTP 2 : HTTP 3 : DHCP / BOOTP 4 à 15 : réservés (valeur = 0)

Type d'exécution

Sur un module BMENOC0321, le bloc fonction ETH_PORT_CTRL s'exécute de manière asynchrone et plusieurs cycles peuvent être nécessaires pour que la sortie DONE prenne la valeur ON. Par conséquent, la sortie ACTIVE est définie sur ON jusqu'à la fin de l'exécution du bloc fonction ETH_PORT_CTRL.

Utilisation de l'EFB ETH_PORT_CTRL

Procédez comme suit pour utiliser l'EFB ETH_PORT_CTRL.

Etape	Action
1	Définissez sur 1 les bits des services à activer dans ETH_SCE.
2	Définissez sur 1 l'entrée ENABLE afin d'activer l'EFB.
3	Remettez à 0 l'entrée ENABLE immédiatement après que l'EFB ait réinitialisé la sortie ACTIVE.
4	Vérifiez la valeur de la sortie STATUS : STATUS<>0 : Présence d'un code d'état de communication. STATUS = 0 : Vérifiez ETH_SCE_STATUS. Les services pour lesquels les bits ont été activés n'ont pas été modifiés comme prévu.

Acronyme de file transfer protocol (protocole de transfert de fichiers). Protocole qui copie un fichier d'un hôte vers un autre sur un réseau TCP/IP, comme Internet. Le protocole FTP utilise une architecture client-serveur ainsi qu'une commande et des connexions de données distinctes entre le client et le serveur.

Acronyme de Trivial File Transfer Protocol. Version simplifiée du protocole file transfer protocol (FTP), TFTP utilise une architecture client-serveur pour établir des connexions entre deux équipements. A partir d'un client TFTP, il est possible d'envoyer des fichiers au serveur ou de les télécharger en utilisant le protocole UDP (user datagram protocol) pour le transport des données.

Acronyme de hypertext transfer protocol (protocole de transfert hypertexte). Le protocole HTTP constitue la base de la communication des données pour le Web.

Acronyme de dynamic host configuration protocol (protocole de configuration dynamique d'hôtes). Extension du protocole de communication BOOTP, qui permet d'affecter automatiquement les paramètres d'adressage IP, notamment l'adresse IP, le masque de sous-réseau, l'adresse IP de passerelle et les noms de serveur DNS. DHCP ne nécessite pas la gestion d'un tableau identifiant chaque équipement de réseau. Le client s'identifie auprès du serveur DHCP en utilisant son adresse MAC ou un identifiant d'équipement unique. Le service DHCP utilise les ports UDP 67 et 68.

Acronyme de protocole d'amorçage. Protocole réseau UDP qu'un client réseau peut utiliser pour obtenir automatiquement une adresse IP à partir d'un serveur. Le client s'identifie auprès du serveur à l'aide de son adresse MAC. Le serveur, qui gère un tableau préconfiguré des adresses MAC des équipements clients et des adresses IP associées, envoie au client son adresse IP définie. Le service BOOTP utilise les ports UDP 67 et 68.

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur d'exécution est détectée, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Le type booléen est le type de données de base en informatique. Une variable de type BOOL peut avoir l'une des deux valeurs suivantes : 0 (FALSE) ou 1 (TRUE).

Un bit extrait d'un mot est de type BOOL, par exemple :%MW10.4

Un système de redondance d'UC comprend un PAC primaire (automate) et un PAC redondant. Les configurations matérielle et logicielle sont identiques pour les deux racks PAC. Le PAC redondant surveille l'état actuel du système du PAC primaire. Lorsque celui-ci n'est plus opérationnel, un contrôle à haute disponibilité est assuré tandis que l'automate redondant prend la main sur le système.
