Affichage des résultats pour les étiquettes 'résolu'.
-

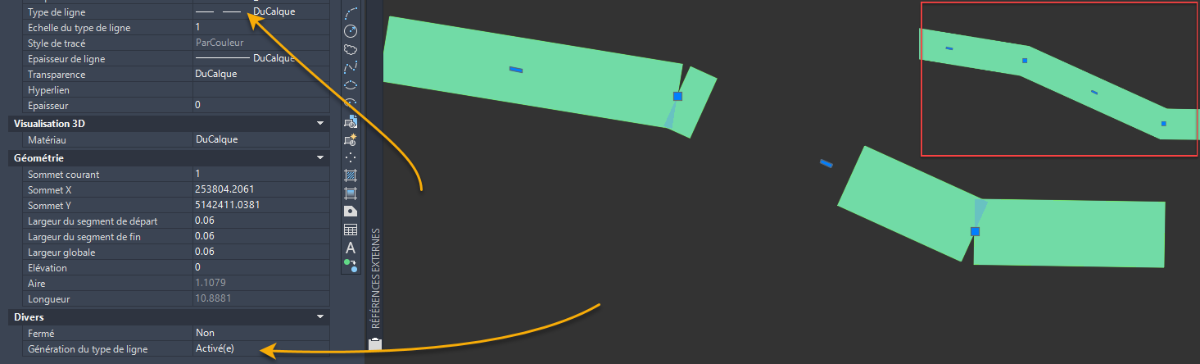

Bonjour à tous, J'ai une polyligne avec une largeur globale, constituée de plusieurs segments, dans un style de ligne tiretée. Comme vous pouvez le voir dans ma capture d'écran, la Génération du type de ligne est Activée. Cependant, il y a un souci au niveau des jointures de la polyligne qui ne sont pas "fermées" correctement, à savoir comme si le Type de ligne était à Continue (voir le carré rouge en haut à droite de la capture). Est-ce que quelqu'un sait comment régler ce problème s'il vous plaît ? Je vous remercie du temps que vous accorderez à ma demande.
-
Bonjour , je n'arrive pas a faire un tableau Excel qui pourrais appliquer des calque sur autocad . je m'explique dans mon travail je doit faire 50 calque pour chaque client avec des couleur différente . j'ai essayer d'appliquer sa sur Excel mais j'ai juste réussi a mettre les noms des calque mais la couleur je n'arrive pas a l'appliquer si quelqu'un si connait sur Excel je suis preneur merci d'avoir lu se poste😉.
-
Bonjour à toutes et tous, Dans le cadre d’une future formation SketchUp pour des géomètres (qui souhaitent modéliser des terrains et bâtiments, à partir de plans AutoCAD (Maquettes simples)), j’aurai besoin : - D’exemples de plans de géomètre en .dwg de lotissement par exemple (pour des exercices simples), si quelqu’un peut m’en transmettre… - Il y a-t-il parmi vous des personnes qui utilisent également ces 2 logiciels pour modéliser des terrains et bâtiments et si oui, quelle est votre méthode ? (Extensions SketchUp?). L’idée étant de pouvoir proposer plusieurs méthodes, différentes des miennes, pour la partie terrain et Comment "préparer" vous vos dwg avant de les importer dans SketchUp ?. Merci par avance pour vos réponses.
-
Bonjour, s'il vous plaît, voici un problème qui me torture depuis longtemps et que je n'arrive pas à résoudre malgré toutes mes recherches: Je crée des Vues de dessin par VUEBASE (donc à partir des objets 3D) puis VUECOUPE, VUEDETAIL... Dans l'espace papier, j'annote ces Vues de dessin avec des cotes associatives (DIMASSOC = 2) Quand je modifie mes objets (dans l'espace objet), les cotes se réajustent automatiquement (dans l'espace papier) comme il se doit MAIS quand, dans un dessin complexe, je suis obligé de geler ou désactiver des calques (GELCALQUE/CALQUEINAC) ou masquer les objets (HIDEOBJECTS), alors les côtes attachées aux objets gelés, inactifs ou masqués deviennent immédiatement non-associatives et sont dissociées des objets concernés. Autant dire que des dizaines et des dizaines de cotes sont perdues, à moins de les réassocier (COTREASSOCIER) une par une chaque fois quand il faut, ce qui représente un travail fou… VIEWUPDATEAUTO = 0 / 1 ne change rien sur le problème Ne vouyez-vous pas une solution pour ce problème? Je vous en serais bien reconnaissant. Merci!
-

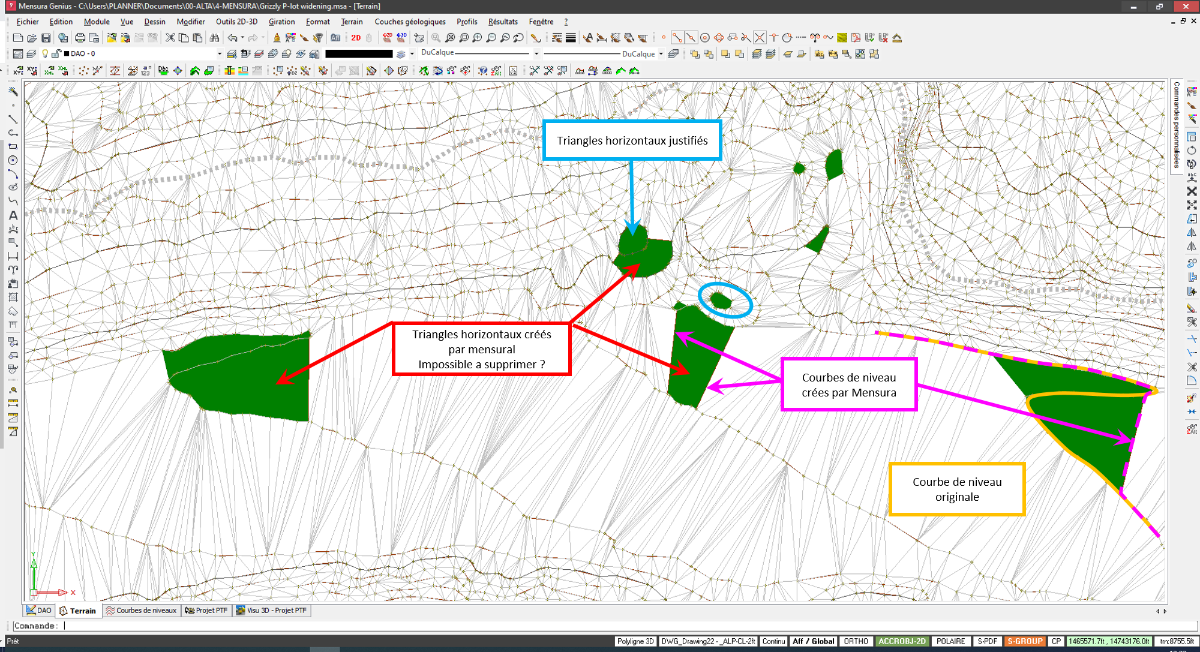

Bonjour à tous, Je deviens fou avec Mensura. Lors de la création d'un MNT à partir de courbes de niveau 2D (je n'ai pas de fichier de points pour modéliser le terrain), Mensura ne suis pas parfaitement les courbes de niveaux originales et créé des "raccourcis" ce qui forme des triangles horizontaux que je ne parviens pas a supprimer. Meme en retriangulant et en eliminant les triangles horizontaux, certains persistent! Je joins une image pour explicatif, peut être que cela vous parlera.. Je ne comprends pas d'où viens le problème est s'il y a une solution. Merci,
-
Renommer plusieurs calques simultanément par suppression de caractères.
Jaypee a posté un sujet dans AutoCAD 2020-2024
Bonjour aux lecteurs, La discussion suivante permet de rajouter des préfixes à plusieurs simultanément à 'aide de la commande "renommer". Ma situation est la suivante : J'ai des calques avec des noms trop long que je veux réduire. Ils ont en commun les n premiers caractères que je veux supprimer. Comment en utilisant la commande renommer je peux écraser les caractères qui sont en même position dans le nom de tous les calques ? la commande renommer et le jeu des caractère spéciaux me le permettrait surement mais je n'ai rien trouvé à ce sujet. Et si renommer ne me le permettrait pas, quelle piste explorer? Merci, bonne matinée. -

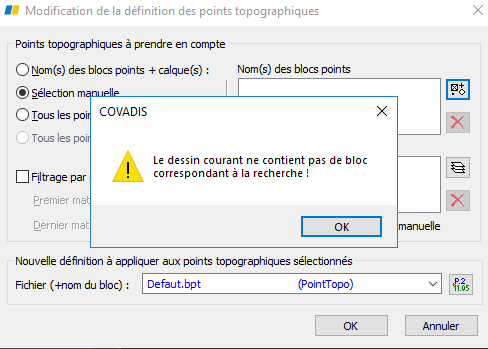

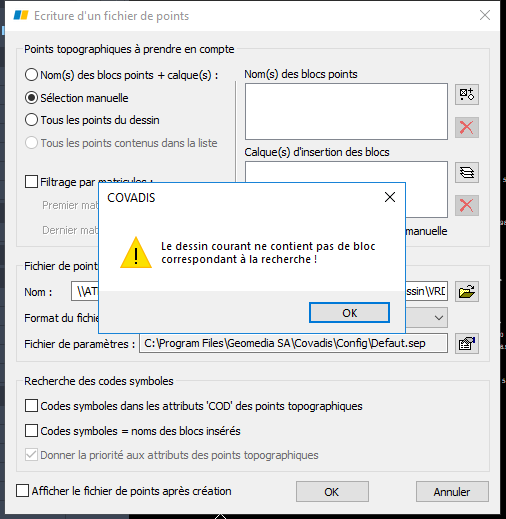

Bonjour messieurs ! J'ai effectué des recherches sans trouver de topic correspondant. Voici la problématique : J'ai un dwg avec des bloc tcpoint ayant pour seul attribut, ALT Malgré la présence de ces bloc tcpoint covadis ne semble pas les interpréter en points topo. Je veux utiliser ces bloc tcpoint point pour réaliser un MNT mais la modification d'altitude de covadis ne reconnait aucun points topo dans le dessins. Je décide : -d'écrire un fichier de points avec cov, rien -de créer la liste des points, rien. -de modifier le fichier de définition des points, cov me répond "fichier de déf déjà inséré dans le dessin". Enfin ci-joint les captures des messages d'erreur. Il ne me reste plus qu'a créer des point par pointage + attribut à la main mais imaginer si j'ai un fichier de 1000pts. Dites moi qu'en pensez vous ? Merci par avance et bonne matinée.
-
résolu Écrire des angles à la volée sur une vue en orientation.
yann-2 a posté un sujet dans Débuter en LISP
Bonjour à tous, Ce programme permet d'écrire des angles à la volée sur une vue en orientation en désignant tout d'abord le centre de la vue (1 seule fois) puis en désignant les différents angles. Ce programme a été écrit par un Cadxipien dont je ne me rappelle pas le nom, en tous cas, merci à lui. J'ai tenté de le modifier pour pouvoir écrire en MTEXT plutôt qu'en TEXT, mais je n'y arrive pas. Merci pour votre aide. (defun c:y (/ *error* space cen pt ang ht just rot text) (vl-load-com) (or *acdoc* (setq *acdoc* (vla-get-ActiveDocument (vlax-get-acad-object))) ) (defun *error* (msg) (and msg (/= msg "Fonction annulée") (prompt (strcat "\nErreur : " msg)) ) (vla-EndUndoMark *acdoc*) (princ) ) (if (setq cen (getpoint "\nCentre de la cotation: ")) (progn (vla-StartUndoMark *acdoc*) (setq space (vla-get-Block (vla-get-ActiveLayout *acdoc*))) (while (setq pt (getpoint cen "\nExtémité de l'angle: ")) (setq pt (trans pt 1 0) cen (trans cen 1 0) ang (angle cen pt) ht (getvar 'textsize)) (cond ((equal ang (* pi 0.5) 1e-9) (setq just acAlignmentBottomCenter rot 0.0 ) ) ((equal ang (* pi 1.5) 1e-9) (setq just acAlignmentTopCenter rot 0.0 ) ) ((< (* pi 0.5) ang (* pi 1.5)) (setq just acAlignmentMiddleRight rot (+ pi ang) ) ) (T (setq just acAlignmentMiddleLeft rot ang ) ) ) ;;(vla-AddLine space (vlax-3d-point cen) (vlax-3d-point pt)) (setq text (vla-AddText space (strcat (angtos (- (* 0.5 pi) ang)) "°") (vlax-3d-point pt) ht)) (vla-put-Rotation text rot) (vla-put-Alignment text just) (vla-put-TextAlignmentPoint text (vlax-3d-point pt)) ) ) ) (*error* nil) ) -

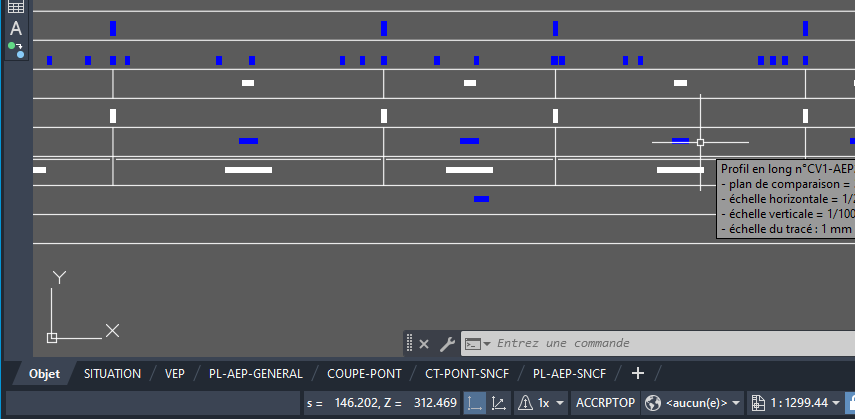

Bonjour, Lors du survol de profils en long, j'ai l'affichage qui saute, c'est en fait dû à l'affichage des renseignements s et z de la coupe qui envoie les onglet de présentation sur la ligne supérieure. Le problème est que ça le fait, ça le fait pas, ça le fait... dont l'affichage saute. Y a t'il un moyen d'obliger autocad à afficher ça sur deux lignes? Merci et bonne fin de journée
-
Bonjour, Tout est dans le titre. Lorsque j'insère une bloc depuis ma palette d'outil, j'ai un accrochage d'objet 'jaune' qui apparait en surlignant certains éléments. Comment je peux enlever cette features. Merci par avance.
-
résolu bug Dessin de profil en long (nouveau module assainissement)
Vincent P. a posté un sujet dans Covadis
Bonjour, Je tente d'apprivoiser le module assainissement-fourreaux. J'ai un état de terrain, j'arrive bien à dessiner mon réseau pluvial (cana-regards-boite de branchement-tête d'aqueduc). Par contre, lorsque je demande à dessiner le profil en long, rien ... La commande se lance, me demande de sélectionner les deux extrémités, et s'arrête là. Une idée ? -
Bonjour, Je suis désespérément à la recherche de l'option qui permet de dessiner les trait de rappel des côtes décalées dans le paramétrage des profils en travers. Est-ce que quelqu'un saurait comment se nomme cette option, j'en ai fortement besoin pour paramétrer de façon similaire un autre de mes projets ? Merci d'avance pour votre aide ! ♡
-
Bonjour, J'ai un projet à monter qui est un peu sioux.... J'ai 2 axes qui se croisent avec des dévers dans tout les sens.... Ma première interrogation.... J'ai un rayon d'axe en plan très faible avec une largeur de plateforme assez importante côté intérieur. Ce qui va engendrer un croisement de tabulations. Je cherche à anticiper les problèmes que je vais rencontrer. Savez-vous se qui va se passer dans ce secteur ? Je sais que je vais avoir des problèmes, mais je ne vois pas encore comment les résoudre. Si vous avez quelques idées, je suis preneur car là, je sens que je vais galérer...
-
Bonjour, Je viens d'importer des murs sous forme de solide 3D et de polyface maillé à partir d'un import IFC sur Covadis 18.0c. J'aimerais que ces solides 3D soient représentés sur les profils en travers de mon projet de plateforme VRD. Je ne trouve pas d'option dans les paramètres de mise en page de profil en travers afin de les représenter sur mes coupes. Avez-vous la solution ? 🤞 Merci d'avance -

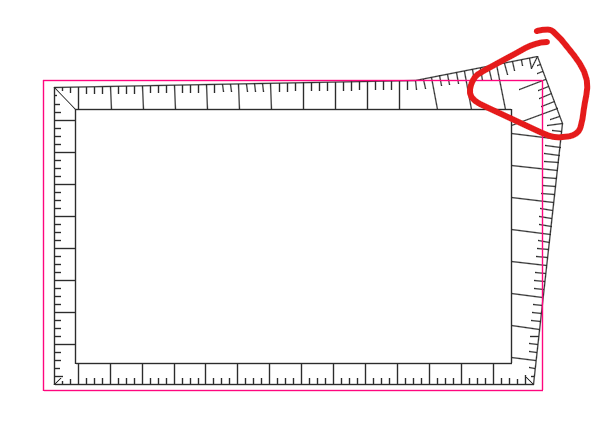

Bonjour, Je dois faire un projet de terrassement d'une plateforme en pente fixe dans une emprise donnée. Mes talus de raccordement ne doivent pas sortir de la limite. Est il possible de modifier automatiquement la forme de ma plateforme afin que les talus restent dans l'emprise. Pour le moment je la modifie manuellement les sommets de la plateforme, mais je me dis qu'une fonction existe peut être ! Par exemple dans l'image jointe, je voudrais que l'angle de la plateforme rentre vers l'intérieur pour que les talus restent dans l'emprise.
-
Salut à tous, Je recherche un script pour exporter chaque onglets de présentation dans des fichier distincts. (étrangement EXPORTLAYOUT ne fonctionne pas ** La commande EXPORTPRESENT n'a pas pu générer un nouveau dessin. **) Voici mon workflow pour être plus précis : Je dessine des plans de niveaux, coupes, élévations sur un nuage de point. Les éléments sont donc des plans 2d positionnés dans le volume 3D du nuage. Chaque plan de dessin possède son SCU et les calques sont nommés de manière à pouvoir être facilement filtrés par coupe 1, 2, 3, etc. Dans l'espace papier je crée une présentation par élément, le batch d'export .pdf est propre, tout fonctionne très bien. C'est après que ça devient fastidieux car je souhaite livrer un .dwg par niveaux, coupes, élévations à mon client... Donc je fais tout ça à la main en pensant qu'il existe forcément un script automatique! Merci pour votre aide. Sébastien.
-
Bonjour, Je dispose d'un projet de plateforme avec des types de plateforme allant jusqu'à 4 matériaux de structure et avec des épaisseurs de structure qui diffèrent pour un même matériaux. Je suis à la recherche d'une méthode simple pour générer mes MNT projets couche par couche, au delà des MNT projets et décaissés. Connaissez vous un mode opératoire qui peut correspondre à mon besoin ? Merci d'avance
-
Bonjour à toutes et tous, Je n'ai pas spécialement trouvé où poster ce sujet donc s'il n'est pas au bon endroit je peux le déplacer. J'utilise quotidiennement et depuis maintenant 5 ans le logiciel RealWorks de la société TRIMBLE pour mon travail et ai deux supports à ma disposition pour résoudre certains problèmes, à savoir: - Le support Trimble - Le site laserscanning avec une section réservée au-dit logiciel Le premier étant français et à l'écoute, le second anglais et moins actif. Je me disais que niveau réactivité, et s'il y avait d'autres utilisateurs de ce logiciel, nous pouvions ici sur CADXP, partager les bonnes méthodes ou astuces tous ensemble. Soucis actuel: la dernière mise à jour 12.4 me retourne les orthos images à l'export alors que le SCU créé est bien vertical et pointant vers le haut. J'ai effectué la même manipulation sur le même projet sur la version 12.3 et aucun soucis à l'export. Ai-je manqué de cocher une nouvelle case dans un menu quelconque, est-ce un problème connu ? Bien à vous, Maxime
-
Bien le bonjour, Je sais que c'est un sujet qui apparait sous certaines formes assez régulièrement. L'idée est que j'ai plusieurs arc joint en un polyligne, et que j'aimerais diviser cette polyligne en n segments éventuellement d'une longueur constante. Il n'y a qu'une commande lisp à importer sur autocad qui peut le faire ?
-

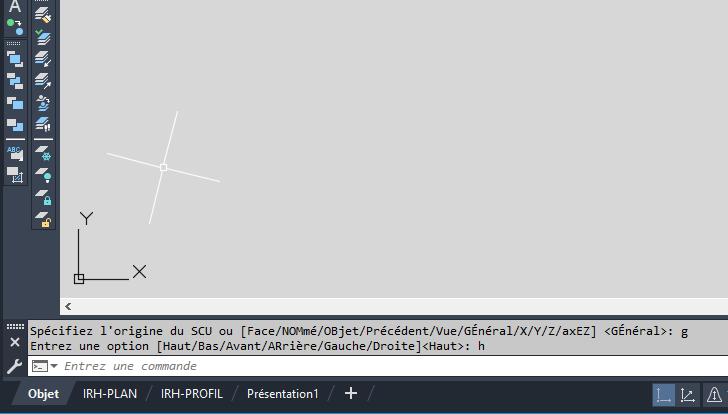

Bonjour, J'ai mon curseur qui persiste à se mettre de travers par rapport à mon SCU général. Du coup ça me met de travers aussi.😅 Qui saurait me dire pourquoi ? Merci la communauté. Arnaud.
-
Bonjour à tous, Je n'ai jamais pris le temps de rechercher la solution à cette problématique : Quand on coche le paramètre D ou R pour déterminer la nature du prochain segment, on ne peut donner des natures différentes à des segments consécutifs formant une ligne brisée. J'ai deux lignes de talus déblais superposées, 1-3-4-6 et 1-3-4-7, aucune ligne de talus remblai n'est dessinée. Avec ce PTT, j'ai deux situations qui apparaissent au second point test (5) -quand 5 est sous TN il pente (descend) vers 7 -quand 5 est sur TN il pente (monte) vers 6. C'est exactement l'inverse que je veux sur ce second point test. D'où ma question : Comment gérer un PTT avec une lignes de talus brisée sur lesquels on place plusieurs points test ? bon vendredi et merci par avance.
-

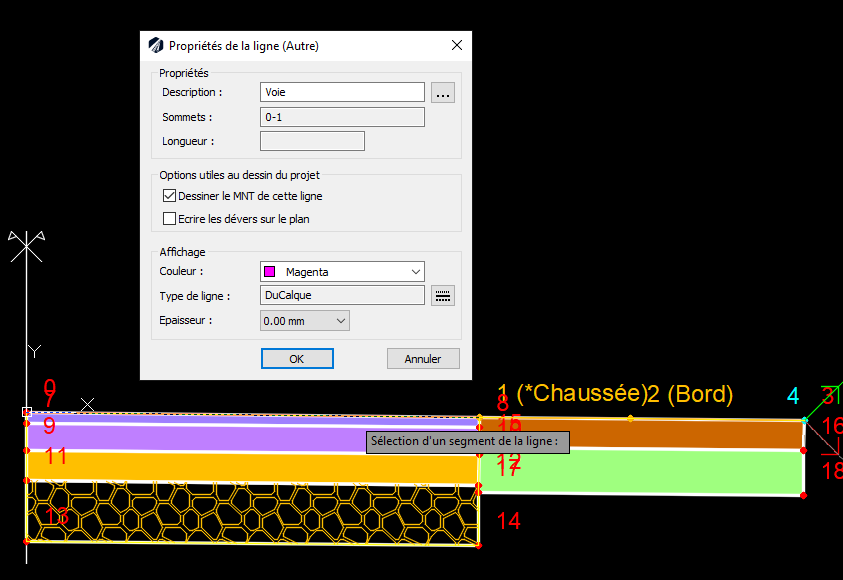

Bonjour à tous, Je pense que je m'y prends mal mais je n'ai aucun message d'erreur. Avec le paramétrage "dessiner le mnt projet cocher et "dessiner les mnt des lignes autres" après calcul je n'ai que le mnt projet. Projet linéaire par profil type. Je dessine des lignes autres reprenant la même longueur et directions que ma ligne projet. Je lance le calcul avec dessiner le mnt des lignes autres Qu'est ce qui bloque ? Mon objectif est d'avoir plusieurs MNT pour en faire plusieurs plateforme adjacente reprenant l'altimétrie du MNT de mon projet linéaire. Juste en passant, ce forum m'aide énormément. et merci.
-
Bien le bonjour, Comme l'indique le titre, malgré une définition du décapage dans le prj linéaire, il n'apparait ni sur les ptt dessiner automatique ni dans le .xls "à la carte" où dans l'onglet cubature décapage colonne Gauche et droite il indique "NC" et donne donc un volume de Déblai nul. Un prj semaine dernière assez proche dans sa construction fonctionnait très bien une fois le décapage définit. Sur ce nouveau prj je ne comprend pas très bien l'origine du problème. Je n'observais qu'une différence entre les deux prj : l'axe en plan du prj linéaire, pour celui ne calculant pas le décapage, démarrait en dehors de l'emprise du MNT/état de terrain du prj alors que l'axe en plan sur le prj du dwg calculant correctement le décapage démarrait à l'intérieur du MNT/état de terrain associé. Malheureusement même après correction de cette différence, mon décapage ne se calcule pas.. qu'en pensez vous ? Pourquoi un décapage sur prj linéaire ne se calculerait pas après définition validée? bonne journée
-
Bonjour à tous, Une courte question que j'aimerais vous poser : Peut-on créer deux plateformes contiguës sur un de leur coté avec une alti de l’arrête supérieure différente sur chaque plateforme. Vous pouvez imaginer les marches d'un escalier elle se touchent en ayant l'alti de leur arrete sup différente l'une de l'autre. Peut on faire un 'escalier" par l'outil plateforme ? Si je n'y arrive pas il faudrait faire des poly3d contigues avec Z différent générer pour chacune un mnt et union booléen afin d'avoir un mnt avec des marches? Covadis gère les mnt marches ce que j'ai déjà testé. Qu'en pensez vous ?
-

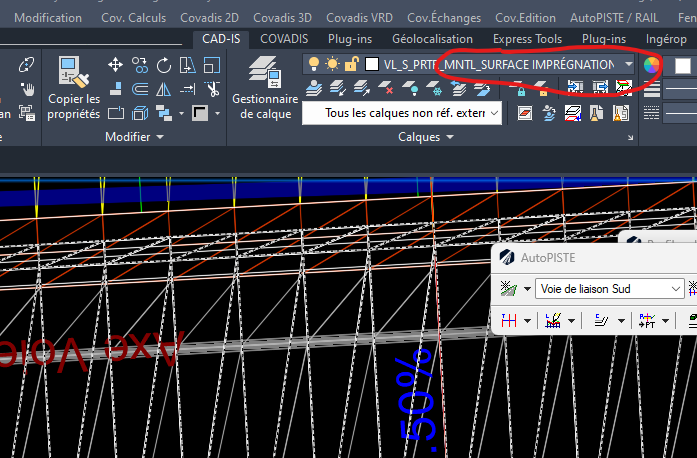

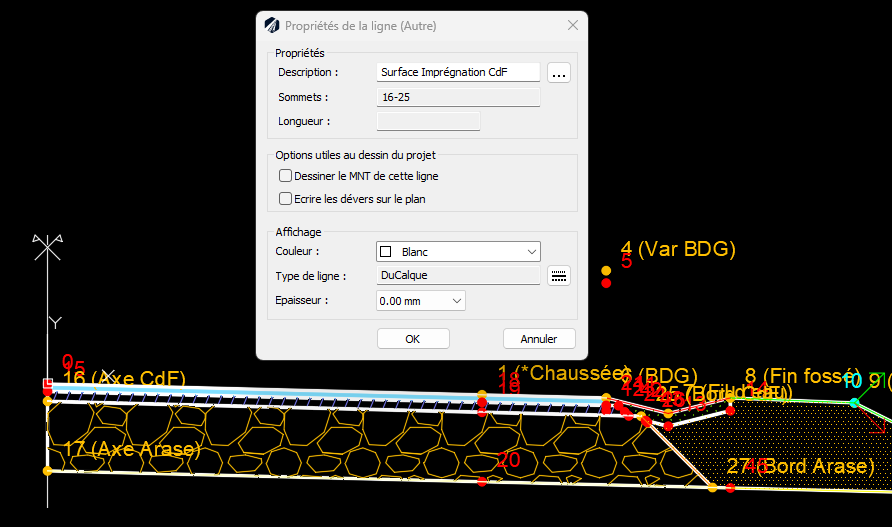

Bonjour, J'ai l'impression qu'il y a un petit bug dans Autopiste avec la génération des lignes autres d'un PT type par point. Dans mon DTY, la case "Dessiner le MNT de cette ligne" n'est pas cochée. Et pourtant, le MNT est bien généré lors du calcul. Dans mon DTY j'ai 4 "lignes autres". Et il n'y en a qu'une dont j'ai besoin du MNT, c'est pour ça que je demande le calcul des MNT "lignes autres". Avez-vous remarqué la même chose ? C'est dommage, cela alourdie le fichier et allonge le temps de calcul.
