Edite l'étiquette, et recentre "le texte" sur l'axe de référence

Surface ou Espace ? Surface est une propriété de la pièce.

Bonjour, Une famille de raccord de gaine (type Té) avec une famille imbriquée coude raccord de gaine. Le coude est partagé. Une fois le raccord dans mon projet, le coude n'affiche pas la couleur du système. En fait son système et Non défini. Comment résoudre le problème ?

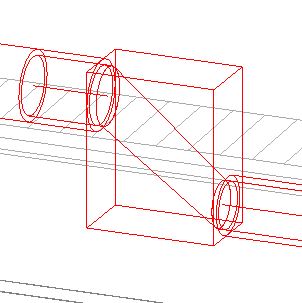

Bonjour, Avez-vous une solution au problème suivant: J'ai un raccord de gaine circulaire avec un dévoiement vertical (ou horizontale). Le calorifuge ne suit pas la gaine, mais l'enveloppe d'un rectangle de calorifuge. Pour réduire le phénomène, j'ai appliqué "pas de référence" aux plans de références, mais c'est insuffisant. Le problème est valable pour d'autre raccord.

Bonjour, Pour y voir plus clair dans la biblio. MEP par défaut de REVIT, tu peux modifier l'organisation des répertoires.

Bonjour, Pour la formation, je rajouterais Prodware. Je ne sais pas pour les autres, mais il y à des formations MEP CVC/PB et ELEC. Avec un support de cours ! (pas le cas de tous)

Bonjour, Attention avec les fichiers de Trace parts, bien souvent c'est un dwg ou autre dans la famille. Dans le cas présent, éviter les familles imbriquées (fichier trop lourd)et tu devra gérer un trop grand nombre de visibilité. La 1er solution de Laud69 est meilleur.

Bonjour Steven, J'ai pas bien compris. (cela peu m'intéressé) Dans ta famille tu as un paramètre qui récupère une info provenant d'une pièce ou d'un espace ?

Mise a jour 21 Novembre 2015 Version 3.3 * Cartouche Autocad pour REVIT * Création d'un diffuseur type VDW TROX * Utiliser les Phases dans REVIT Mon lien

Impossible ?

Novembre 2015 : Mise à jour du "Manuel" * Etude d'un cas CVC * Dimensionnement d'un réseau Hydraulique * Information sur les IFC dans les familles

Bonjour, Je voudrais Filtrer dans une vue des canalisations + les raccords en fonction du débit.. Hors le débit (Flux) n’est pas un paramètre des raccords. Je ne veux pas faire une analyse avec une légende, mais sélectionner des réseaux dans une plage de débits.

Origami, regarde ici Mon lien

Bonjour VERO, Ta formation semble courte sous REVIT, mais sur le NET, tu trouveras des astuces. Points importants: * Gestion des liens (comme sous autocad xref, mais ne pas changer les noms lors d'une mise à jour d'un fichier) *Gabarit de vue --> à ne pas négliger ! *Un gabarit pour chaque lot (fichier RTE) *Système de gaine (galva, promat, rectangulaire, circulaire), canalisation (acier, PE, cuivre PVC-U) avec les familles coudes, tés ... *La création de famille. à ne pas négliger ! Pour les Add-on comme FISA et Magicad, ne compte pas trop sur les familles. tu ne trouveras pas l'ensemble de tes besoins. L'avantage et dans les gabarits avec "les routages" (dessin gaine, canalisation). Possible aussi de faire des calculs. Pour les familles, au début fait au plus simple. Exemple, une CTA c'est un simple rectangle avec 2 connecteurs de gaine et 4 connecteurs de canalisation. Ne cherche pas le coté paramétrique, qui pourrait de permettre d'utiliser ta CTA dans d'autre projet, et de faire varier les dimensions, la position des connecteurs. Pour une pompe, utilise un modèle 3D dwg dans ta famille, et ajoute 2 connecteurs de canalisation. J'ai débuté un (modeste) manuel suite à ma formation sur REVIT 2013, il me reste encore du boulot, mais si tu veux je peux te l'envoyer. 2 utilitaires (add) indispensable pour moi: https://apps.autodesk.com/RVT/fr/Detail/Index?id=appstore.exchange.autodesk.com%3Acoinsauto-sectionbox%3Aen COINSAutoSectionBox https://apps.autodesk.com/RVT/en/Detail/Index?id=appstore.exchange.autodesk.com%3Adetailfilter%3Aen GSAIncDetailFilter

Bonjour , Comme je n’ai pas trouver de solution facile pour tourner un Té circulaire dans le plan Y/Z autre qu’en faisant une coupe et rotation, je viens de créer un Té pour les gaine circulaire avec un paramètre de rotation. Lorsque j’insère le Té sur une gaine, je n’ai aucun problème pour lui faire faire rotation avec une valeur dans la fenêtre des propriétés. Mais il ne fonctionne pas dans un système de gaine dans les préférences d’acheminement. Quelqu’un aurait-il une solution à mon problème, ou une autre solution ? PJ le Té (nommé Piquage) Construction, 2 familles imbriqués partagées Les paramètres partagés sont: DiametreG et DiametreP Discipline HVAC Type de paramètre Taille de gaine

Pour completer la réponse de Benard, (command "-calque" "n" CAL "co" COUL CAL "tl" LIN CAL "ep" EP CAL "ch" CAL "") CAL = nom du calque Les options: COUL numero de couleur LIN type de ligne EP épaisseur du calque ch courant

Bonjour, Merci pour votre réponse, mais je connais, et je l'utilise pour couper sur UNE ligne. Sur 3 lignes, le code ne fonctionne pas correctement, d'un coté (à gauche) les 3 lignes sont bien ajusté sur le bloc, mais de l'autre non (à droite) au moins 2 lignes s'arrêtes au milieu du bloc. J'ai fait l'essai sur : Bloc dynamique / simple En modifiant le point d'insertion.

Bonjour, Il me semble avoir deja vu un bout de code ici pour couper des lignes/polylignes suivant le "contour" d'un bloc inséré sur une plusieurs ligne/polylignes. J'ai deja un bout de code pour insérer un bloc sur une ligne, l'aligner sur cette même ligne, et ensuite ajuster la ligne suivant 2 points particuliers (attributs). Si j'ai trois lignes (represente un tube), je ne vais couper que l'axe. Il était fait avec du code réacteur de mémoire...

Bonjour, Je cherche des infos sur l'export au format IFC. Mon problème est le suivant: J'ai une maquette archi REVIT 2014, et je voudrais faire un export en IFC Comme le fichier de base n'était pas fait avec un gabarit IFC, il manque des informations. J'ai trouvé comment récupérer une grande partie des infos (correspondance des paramètres IFC et des familles) Cependant il me manque les zones, et je ne sais pas comment faire. une idée ? (chez moi une zone regroupe des espace HVAC) Autre question, existe il un document (tableau) définissant a quoi correspond les paramètres IFC. Car dans l'aide Revit, il dise que pour une famille, il faut créer des paramètres partagés nommés IFCExportsAS et IFCExportType et spécifier la classe IFC. Oui mais la quelle ?!!

Bonjour, J’ai un problème avec des blocs dynamiques, seul dans le plan le bloc fonctionne bien. Si je fais une copie du bloc, ensuite désélectionne les blocs avec escape, puis sélectionne un bloc, et utilise la propriété rotation, toutes les copies du bloc effectuent la même rotation ! Si avant d’utiliser la rotation, j’utilise une autre propriété (visibilité) je n’ai pas le problème. Une idée ? Bloc en PJ

Bonjour, Phils, j'ai un tableau excel pour les couleurs RGB Je m’en sers pour voir la couleur affecté à un calque (utilise couleur de remplissage de la cellule) Exemple : pour un calque je fixe la couleur à 1 (colonne K) ensuite je lance la macro CouleurCalque, et la couleur du fond de la cellule devient rouge. Nota il y à un onglet CouleurRGB avec les correspondances (ne pas modifier le nom de l’onglet)

Ok c'est bon, j'a trouvé Dans autocad : Isoler les textes Convertir les textes au format multiligne Modifier le style pour ARIAL Purger le plan : Tout Tapez ensuite –purger, puis R, puis *, et N Enregistrer le plan sous texte.dwg Lancer REVIT, nouveau projet Insérer Importer CAO, choisir le fichier Texte.dwg Décomposition partielle Tu as maintenant une annotation revit Clique sur un texte, dans propriétés tu verras un format texte-Arial-1 Sélectionner les textes et dans propriétés change le type d’annotation pour Arial 2 mm (exemple)

Bonjour, Dans REVIT, est-il possible de récupérer les textes (nom de locaux par exemple) d'un plan Autocad. Je ne veux pas faire "inserer" les textes ou lier un plan juste avec les textes L'idéal serait d'avoir directement une annotation ou une etiquette

Salut Gile, Ton astuce fonction uniquement pour 2 textes proches. Ici je parle d'un dessin entier, et plus le point de base de mise à l'échelle sera loin d'un texte, plus il va se déplacer loin de son point d'insertion.

Bonjour, Voila mon cas de figure. (Exemple : ici pas de texte multiligne) J’ai du texte simple avec une hauteur de 10 dans mon plan pour une échelle de sortie 1/50. Je dois sortir le plan au 1/100, et donc changer la hauteur du texte en 20 Aucun problème pour changer la hauteur, mais dans le cas ou j’ai des textes sur 2 ou 3 lignes (superposé) il y aura un chevauchement du texte, ou plus d’espacement entre les 2 lignes. Je ne dois pas être le seul à avoir le problème, qq’un à t’il trouvé une solution ?
