Humlun

Bonjours, dans mon profil j'ai coché TPC de largeur 1.0 ( mon terre plein devra faire 3.00m, d'où mon choix de 1m), je coche la case "Bord TPD" pour qu'il comble (si j'ai bien compris) le vide qu'il y aura dans mon TPC. J'ai un Point typé au bs de mon TPC nommé "BAS TPCR" (PT créé, le R pour rebord afin le différencier de mes TPC peinture). Je crée mon relief sur les dimensions d'une bordure T2. Bref, cela ne marche toujours pas, je sais que j'ai pas fais ce qu'il faut, mais je comprend pas comment faire (je ne trouve aucun tuto pour gérer les TPC).

Bonjours, j'ai réaliser 3 carrefour en T. Tous est super, les jonctions avec la route principale sont parfaites (pas de "trous", pas de décalage). Hors, sur l'un de ces carrefour en T, il y a une voie de stockage, que j'ai paramétré via l'assistant de création. Une fois mes réglages satisfaisants, je valide et demande de lancer un calcul pour le carrefour. Mais c'est là que je coince. En plan, comme en 3D, je ne vois mon stockage que en 2D, via l'esquisse du carrefour (que j'ai gardé et non effacé, pour pouvoir revenir le modifier en cas de besoin), et pas en 3D. Je ne comprend pas pourquoi il n'apparait pas en 3D? Est-ce normal, les bordures du stockage, ne sont visibles que en 2D? Faut-il construire un profil en travers spécifique incluant les bordure T2? Y a t-il un paramètre à cocher pour lui demander de réaliser les bordure en 3D? Merci pour votre aide.

Merci pour vos réponses collégiales. Problème résolu. J'avais de cases automatique d'activé et je n'avais pas fait le bon choix dans les coefficients ce qui crée ce "problème " d'échelle de dessin dans l'espace objet.

Bonjour à la communauté. J'aurais une question à vous poser, car je n'arrive pas à trouver la solution. Voilà, je dessin ma route en 2D voir si ce brouillon correspond aux attentes (lorsque j'entre ma dimension en mètre genre 1 pour 1m, j'ai bien un cercle de 1m de rayon, ou une ligne de 1m de long) ? Lorsque l'on valide, je passe au dessin avec le module Covadis Autopiste. Je fais tout correctement puis parfois, les techniciens me demandent de rajouter des information sur les Profils en travers, souvent des côtes, ou un petit rajout en dessin d'une borne, une longrine ou autre, bref ! Mes profils en travers sont générés dans une échelle énorme par rapport à mon profil en long, et lorsque je dois faire ces "rajouts", je dois toujours retrouver le facteur de conversion pour pouvoir faire mon dessin de rajout à l'échelle cet énorme profil. J'ai donc cherché un moyen de générer les PT à la même échelle, que celle à laquelle je dessine mon projet normalement (je dessine en mètre). Je suis entré dans les Option de PT aux échelles horizontale et verticale. Puis les paramètres de mise en page, Divers, Autres paramètres, coefficient de dessin pour sélectionner un coefficient 1, 10, 100, 1000, autre. Rien n'y fais, mes profils sont, soit généré trop grand, soit trop petit. Je ne trouve pas comment faire pour avoir des profils à l'échelle désirée. Est-ce oublié une case à cocher ? M'y suis-je mal pris ? Où est-ce impossible ? Merci pour vos lumières

Malheureusement j'ai pas le droit de transmettre des doc. Désolé, cela m'aurais sans doute aider mais j'ai pas le droit.

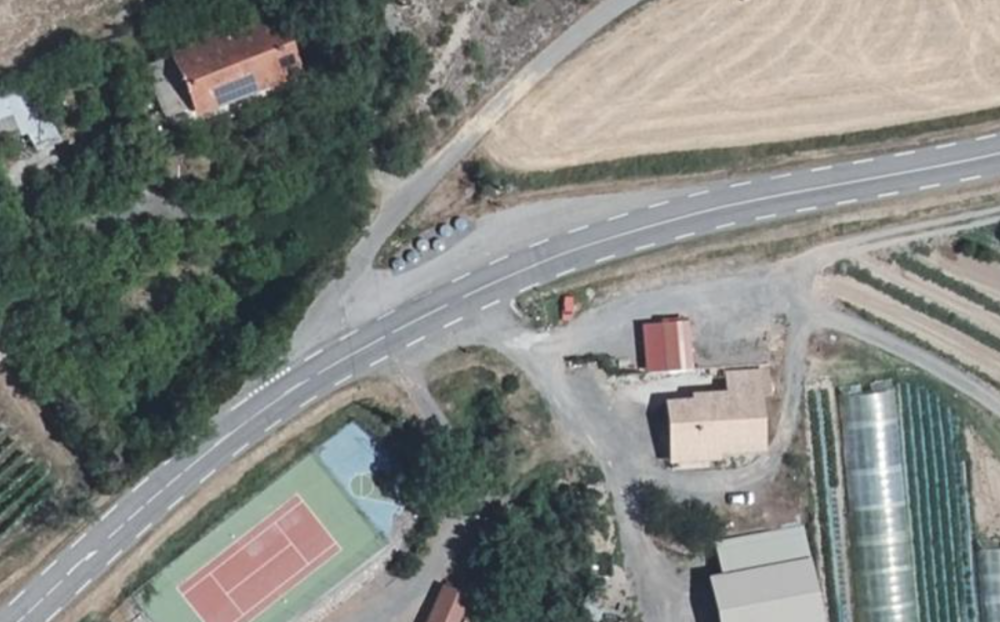

Bonjours, je dois sécuriser un croisement dangereux, comme la photo. Il est prévus un tourné à gauche dans les deux sens. Le croisement doit desservir deux zones d'habitations (l'une au nord et l'autre au sud) et la départementale voit un trafic assez élevé, et visibilité pas terrible, d'où le choix d'avoir deux voix de tourné à gauche avec stockages. Je désire utiliser le module Autopiste (ou Covadis, se sera selon le plus adapté). Le gabarit choisie pour les deux accès est "Très secondaires". Pour l'entrée sud, pas de problème. Hélas pour le nord, je n'arrive pas à lui imposer un suivit de trajectoire (une polyligne faite en respectant la chaussée existante) car la chaussée actuelle semble trop "inclinée" (gisement trop fort). Même à déportant l'accès au niveau des poubelles. D'où ma question, comment lui imposer ce gisement? ce suivit de trajectoire? Je n'y arrive pas!

Alors après moult tentatives et navigation dans les menus, j'ai fini par trouver ou agir pour changer la hachure de mon matériaux. Je suis allé dans le menu "Dessin profil en travers" / "paramétrage" / "Surfaces" et c'est ici que j'ai pu agir sur les paramètres que je souhaitais changer.

Bonjour, je suis sur un projet et pour des raisons de facilité de lecture, je cherche à modifier les hachures (hachure, taille de hachure et couleurs) de certains matériaux. Pour cela, je suis allé dans mon "Paramétrage des profils types" / "Gestion des matériaux de structure". J'ai recherché dans la liste les matériaux dont je désire changer la hachure. Exemple GNT 0-63, je clique modifier et dans l'onglet "Nom du motif, je vais chercher la hachure qui m'intéresse, je modifie l'échelle de motif. Je valide et rien, lors du dessin de mes PT, rien n'a changer. J'ai cherché et je n'ai pas trouvé comment modifier et appliquer cette modification. Merci pour vos lumières

Merci, j'ai tous les cas, mais les nouvelles voies reste rare. Je souhaité savoir juste comment vous, vous procédé suivant certain cas. Car personnellement, j'apprends encore à utiliser ce logiciel et je ne suis pas forcément sûr de la manière dont je m'y prend. Je dessine une polyligne au plus prêt de l'axe existant ou désiré (dans le cas d'une nouvelle voie), puis je la convertis. J'ai tenté la Spline sans succès. Aussi, je cherche à savoir comment vous autres générer les axes en plans. Comme je l'ais dis, c'est plus pour ma culture du Logiciel. Merci pour ta réponse

Juste pour ma culture, peut être certain utilisent des méthodes différente et peut être plus efficace. Perso je crée une polyligne affichant une succession de ligne droite et de ligne courbes, puis, je converti la Polyligne via "Axe en plan créer par conversion". J'ai aussi, tenté de créer une Spline que j'ai convertis en Polyligne (précision 10), mais lors de la conversion, la "lourdeur" de la polyligne fait planté mon ordi. Et vous faite vous pareil, ou utilisez-voue une méthode plus efficace.

merci je vais tenter cette méthode, je n'y avais pas penser, comme quoi, y a de l'expérience ici !!! 👍

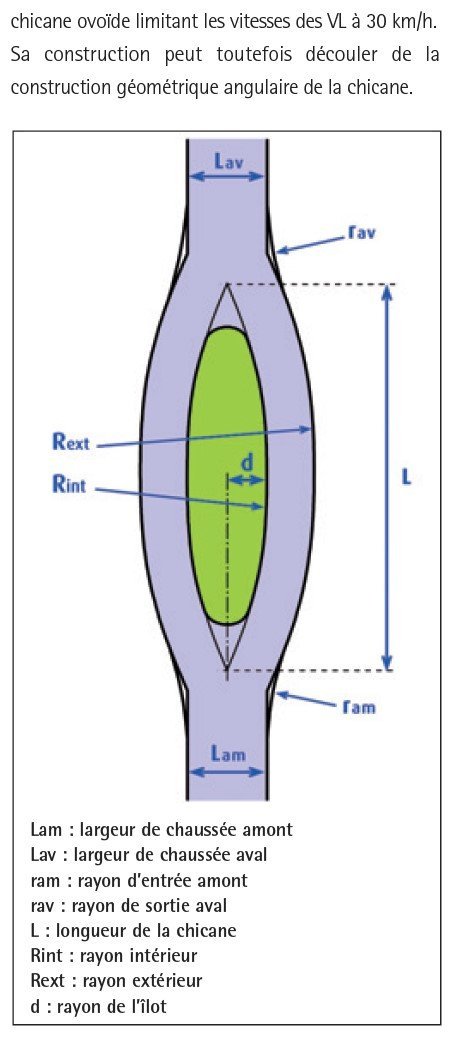

Bonjours la communauté. J'aurais besoin d'un conseil pour réaliser un chicane ovoïde. Faire une chaussée je sais faire mais une chicane??? Comment gérer la chaussée s'ouvrant (ou se coupant) en deux pour faire ma déportation de voie? Je vous avoues que pour l'instant j'ai du mal à comprendre comment je vais gérer cela. Auriez-vous des idées, conseil ? merci pour votre aide, grâce à ce forum, petit à petit, je commence à maitriser ce logiciel.

J'ai trouvé merci, mais je ne comprends pas ce qu'il s'est passé. J'ai dû faire une manip qui m'a échappé, mais j'ai la cotation de ma polyligne 3D (sans y avoir attribué une canalisation). Au final, cela me convient très bien. Mais je ne réussis pas à comprendre ce que j'ai pu faire pour avoir cette cotation-là. Surtout que, lorsque je voulais la faire (volontairement donc), je n'y arrivais pas et là à pouf! C'est bon.

ou est-ce que je trouve ce gestionnaire ?

J'ai bien coté mes canalisations. Toutefois, cela n'est pas tout à fait ce que j'aimerais obtenir. Mes cotes sont accrochées au bas (fouille, je ne sais pas si c'est comme cela que l'on dis en voirie) de ma canalisation. Or, c'est sur le dessus que j'aimerais avoir ma cote, car on a besoin de connaître la profondeur entre le TN et le "haut de mon "tuyau". Peut-on changer le point d'ancrage de la cotation sur la canalisation (qui si j'ai bien compris, s'ancre sur la polyligne) ?

Merci, avec le module assainissement, ça marche bien. Je suis au bout et avec toutes ces manipulations, j'ai pas mal appris. Donc, j'ai converti ma polyligne 3D en canalisation et boum! Je vois bien apparaître ma canalisation, sur mes profils en travers. Reste plus qu'à savoir si je peux coter, sur mes profils en travers, mes canalisations avec la différence de leur profondeur et du TN Projet? Si ce n'est pas possible, je ferai à l'ancienne, manuellement !

Oui, j'ai fait ça, j'ai défini mon calque comme suivi de trajectoire, j'ai défini mon bloc sur une altitude définie par la polyligne 3D de ce calque. Je l'ai inséré à l'échelle du profil. MAis, ça n'apparaît pas lorsque je re dessine mes profils en travers ??? Mon bloc n'est pas dessiné. Je n'ai pas besoin d'y insérer des étiquettes, le technicien veut juste voir sur le dessin ou est mon tuyau.

je sais pas comment faire, mais ce bloc suivrait ma polyligne 3D?

Bonjour à la communauté. J'ai besoin de vos lumières. Voilà, on me demande de rajouter sur un projet la présence d'un réseau d'eaux usées existant (qui n'avais pas était détecté la première fois). Le technicien souhaiterait que ce réseau d'EU apparaisse et soit côté sur mes profils en travers. J'ai pensé utiliser la Polyligne 3d que le géomètre a fait afin d'y insérer avec un suivi de trajectoire, un bloc très simple (un rond, une croix ou un point, en 2D). La trajectoire du réseau Eu, passe du versant en amont de ma chaussée au versant en aval plus bas et sort de l'emprise du projet. Je me suis dit, "fais un suivi de trajectoire avec un PT". Or, je ne sais que faire un suivi de trajectoire rectiligne avec un point typé (pour une glissière par exemple). Et si j'utilise cette méthode, je crée mon PT dans un Profil en travers, cela va complètement changer ma chaussée, qui va suivre ce PT, et vous l'avez compris, je veux que ce soit seulement mon bloc qui suive ce PT. Comment feriez-vous ? Déjà, est-ce que cela est possible? J'avoue que sur ce coup-là, je nage un peu.

En effet merci. J'ai relancé mon interpolation de Polyligne 2D en 3D, j'ai sélectionné ma polyligne posant problème et je suis entrée dans les options pour activer l'interpolation (qui était désactivée). Et magie, ça a marché. Merci encore, je ne connaissais pas cette option-là.

Bonjours, je ne comprends pas ce qu'il se passe. Voila, j'ai plusieurs polylignes 2D manquant les bordure de ma chaussée. Elles sont construite en décalage de mon axe (2D lui aussi pour l'instant). Je les passe à la moulinette de Covadis 3D, via Gestion des polylignes 2D, pour les transformer en Polylignes 3D. Je choisie mon MNT dans les options, et cool, ça marche. Je fais de même pour l'autre côté de ma chaussée et là, patatra! La transformation ne fonctionne pas. Voici le message qu'il me met: Utiliser le MNT [Sélection/Courant] <Courant> : Traitement en cours ... -> Interpolation désactivée => calcul impossible ! ... terminé. Nombre de polylignes converties : 0 Les polylignes sélectionnées n'ont pas été traitées ! Quelqu'un saurait pourquoi cela ne fonctionne pas? J'ai superposé, à ma Polyligne 2D (qui ne fonctionne pas pour la transformation) un autre polyligne. ET là ca marche. merci pour votre aide

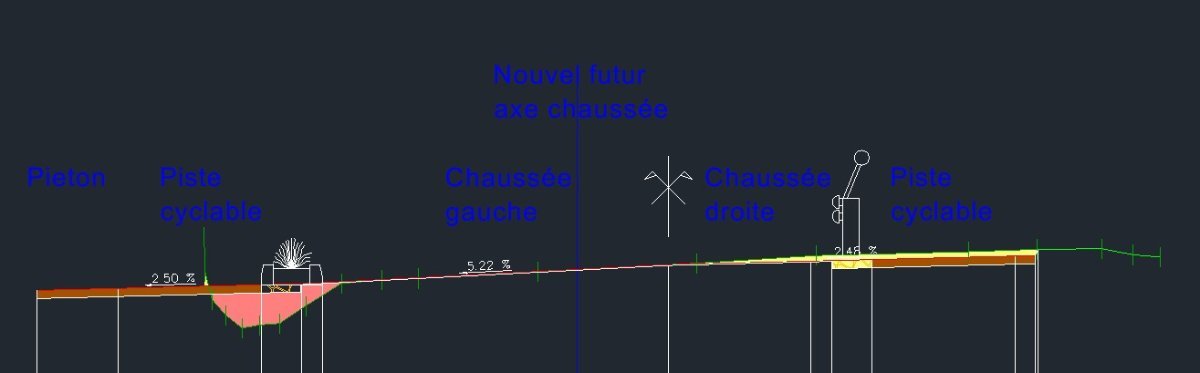

Voici une capture d'écran d'un profil en exemple. On voit bien que la partie droite ne colle pas avec le TN (jaune). Ma chaussée suit bien ma polyligne 3d. Piste cyclable en dx/pente, mais ca colle pas de partout (voir exemple de doite). Précision, ce profil a été fait en Création par couche. toute la partie cyclable et faite avec les options déblais remblais. ¨Peut être mon erreur vient de là?

Bonjour, je vous explique mon sujet. J'ai un relevé topo avec MNT d'une voie de circulation double. Mon projet est une double piste cyclable le long d'une chaussée double existante (de chaque côté). L'idée est que les rajouts de la piste concordent avec les devers de la voie existante. Tant à gauche comme à droite. J'ai créé mes profils en travers avec divers points typés, afin d'insérer des blocs comme les protections des pistes cyclables (barrière d'un côté et jardinières de l'autre). Pour ma voie de circulation, j'ai créé un profil basique (Bb ép 10cm), le projet ne la touchera pas. Mais, j'ai créé cette voie pour pouvoir visualiser mon projet das son tout. Ainsi, j'ai la voie de circulation, un espace à sa suite avec (côté droit) une barrière de protection, et (côté gauche) une jardinière. Puis les pistes cyclables suivent d'environ 1.20m. Il faut donc que je gère les dévers de la voie existante (la voie basique) et de mes pistes pour qu'elle colle avec le relevé topo et le MNT. Or, à la main, cela est interminable, et fastidieux,car j'ai pas moins de 92 profils et de chaque côté, trois points typés (*chaussée, jardinière ou barrière et piste cyclable). J'ai donc procédé à un calcul automatique de mes dévers, mais, sur les virages, cela ne colle pas avec la réalité (en général le devers proposé par le calcul est plus accentué que me voie existante. Et j'en reviens au paramétrage, à la main, profil par profil. Auriez-vous une astuce, ou aurais-je mal paramétré mon calcul ? Peut-être, y a-t-il une option dans un menu caché que j'aurias oublié de cocher afin que le calcul automatique soit plus précis et sa base réellement sur le MNT? Merci pour vos remarques et aide.

Bonjour à la communauté. J'ai un problème avec un profil en long. Je dessine mon "profil TN", puis je désire dessiner, par décalage, mon "profil projet". Et voici ce que me met Autopiste: "La courbe n'est pas recensée parmi les lignes du profil en long". Bref, je ne peux dessiner mon profil projet. Je précise au cas où que je suis débutant avec Autopiste, j'ai peut-être ou sans doute raté une étape ou mal paramétrer mon dessin.
