ChatGris

Bonjour à tous, J'ai fait une recherche rapide mais pas forcément trouvé ma réponse ... désolé d'avance si je fais doublon ! J'ai besoin d'afficher mes lignes de repères multiple avec l'orientation de mes fenêtres de présentation. Pour cela j'ai bien créé un style de texte annotatif qui affiche le texte avec l'orientation de la fenêtre et cela fonctionne parfaitement. En revanche, pour les LRM, je n'obtiens pas ce résultat. Qu'ai-je mal fait ? Je précise que le style de texte créé pour l'occasion (et qui fonctionne) est bien le même que celui qui "équipe" la LRM ! Merci la commu !

Salut @lecrabe, oui : UCSFOLLOW : 0 UCSVP : 0 J'ai aussi essayé avec d'autres valeurs, même résultat

Bien le bonjour m'sieur dames ! Comme l'indique le titre : en travaillant en double fenêtre : - fenêtre de gauche, ma situation - fenêtre de droite, un tableau contenant X champs. Quand j'édite un champ du tableau (fenêtre de droite), pour lui indiquer l'objet à prendre en considération (hâchure >> aire), en cliquant l'objet sur la situation (fenêtre de gauche), aussitôt après avoir validé l'objet dans le champ, j'ai droit à un recentrage de la vue dans la fenêtre de gauche, telle qu'elle apparaît dans la fenêtre de droite, donc centrée sur le champs précédemment édité. Inutile de vous dire à quel point c'est agaçant , car cela nécessite de revenir (fenêtre de gauche) à l'endroit où se trouvent les objets concernés sur la situation ... J'avais pensé à UCSFOLLOW, mais rien n'y fait ... Une idée svp ?

merci pour la réponse et désolé pour mon retard en effet, c'est bien grâce aux fourreaux que je vais pouvoir arriver à mes fins. Pas encore eu le temps de tester, mais Geomedia m'a fait la même réponse que toi ... Merci beaucoup !

Précision : il s'agit en l'occurence d'une batterie fibre optique de 16 x PE50

Bonjour à tous, Voilà tout est dans le titre, 🙃 Je sais très bien ajouter / modifier des tuyaux / famille de tuyaux dans le module "Assainissement et réseaux divers", mais je ne vois pas comment ajouter autre chose comme symbole, comme par exemple une batterie de tubes. J'en ai besoin pour faire apparaître chaque croisement du réseau sur mes coupes, et vu la quantité de coupes, je ne peux pas me permettre de faire l'habillage à la main ... Quelqu'un aurait une piste ? Merci la communauté !

Merci @La Lozère pour ta réponse et surtout pour ton réglage qui fonctionne parfaitement pour moi ! J'avais pourtant bien pris le temps de chercher les sujets qui traitaient de ce problème, mais je n'avais rien trouvé ... je dois pas être bien rôdé ... Tant que j'y suis, vous avez noté que le curseur blanc devient noir quand il passe sur un objet blanc quand l'accélération matérielle est désactivée, mais qu'il reste blanc lorsqu'il passe sur un objet blanc quand l'accélération matérielle est activée ?! C'est quand même assez ballot ... parce que niveau aisance de travail, c'est la merde parfois ...

Bonjour à tous ! Mon problème : dans certains cas, les grips des polylignes apparaissent non pas sur la polyligne, mais à côté de celle-ci. En fait, les grips sont bien positionnés (en terme de coordonnées) mais la polyligne est affichée avec un décalage qui peut être + ou - important. C'est extrêmement dérangeant quand on est en pleine construction d'un axe par exemple. J'ai remarqué que l'affichage peut parfois revenir à la normale en changeant le type de ligne, mais ce n'est pas une science exacte : il arrive que l'affichage déconne à nouveau. Un regen n'y change rien. En revanche, en désactivant l'accélération matérielle, tout s'affiche correctement. J'ai déjà rencontré ce problème sur différents dwg et sur différents postes , donc le matériel n'est pas en cause, ni la version d'Autocad... Quelqu'un connaît ce problème et saurait comment le résoudre ? Sans devoir désactiver l'accélération matérielle à chaque fois ? Merci d'avance !

Merci @Minocia ! Testé à l'instant et en effet, cela fonctionne. Juste dommage qu'il ne soit pas permis de modifier les courbes sur les 2 profils, mais juste sur le profil initial ... Pas grave, ça m'arrange quand même beaucoup !! Par contre, attention, je risque de revenir souvent ici poser des questions ... 😆

Bonjour à tous, Familier de Covadis, je débute cependant sur Autopiste. J'aimerais, pour un axe donné, dessiner le PL sous différentes versions d'échelles. Par exemple une version 1/500 - 1/50 et une autre 1/500-1/200. Or je vois qu'en passant par la commande, c'est le premier PL dessiné qui se met à jour avec les nouvelles échelles, et non pas un nouveau PL qui est dessiné ... Avec le module réseaux de Covadis, je n'ai jamais rencontré ce problème. Quelqu'un aurait-il une solution svp ? Merci beaucoup d'avance !

Hello tout le monde. Voilà, je suis embêté avec un problème d'état de calques concernant les Xref. Je vous explique. Soit un dwg "A", fichier qui servira de rendu pour la suite. Soit un dwg "B", contenant des Xref associées "B1", "B2", "B3" etc ... B contient une présentation que je souhaite intégrer à mon dwg A. J'insère B en Xref dans A et je copie bêtement la présentation de B dans A Et là, les calques de B dans A s'affichent de la même façon que dans B initialement. Sauf que dans la présentation, tous les calques des B1, B2 etc sont inactifs (alors qu'ils ne le sont pas dans B initalement). 😬 Je pense solutionner le problème en exportant un état de calques depuis B initial, et en le restaurant dans A. Mais voilà que la restauration de l'état de calques agit bien sur les Xref B1, B2 etc, mais se met à inactiver tous les calques de B !!! Je n'y comprends rien ! HEEEEELP !!!

En effet, c'est une solution, mais elle a l'inconvénient d'obliger à manipuler 2 objets au lieu d'un seul... c'est assez contraignant, sans compter qu'il suffit qu'un autre intervenant déplace le point pour que tout soit faux, et avec un point, difficile de voir s'il est bien placé...

Hello les cadeux ! Depuis un bon moment je me pose la question de savoir comment insérer dans une ligne de repère multiple (LRM pour les intimes... à pas confondre avec un quelconque parti politique hein !! 🤪 ) les coordonnées X et Y de la pointe de flèche de ladite LRM. Il y a bien la possibilité d'insérer un champs > objet > LRM > pointe de flèche, mais je n'obtiens rien d'autre que "----" Les concepteurs n'ont pas pensé à cette évidence ? Vous voyez une explication ? Et une alternative ?

Merci Christian ! Super 💪

Merci Dominique, ça m'a permis d'avancer. Encore quelques essais / tests et je devrais m'en sortir 😅

Hello les experts ! J'espère ne pas faire doublons mais je n'ai pas trouvé de réponses claires sur le forum, ou alors pas bien cherché ... Mon problème : je travaillais jusqu'à maintenant sans avoir besoin du mode annotatif, aussi bien pour les textes que pour les lignes. Maintenant j'en ai besoin et je me trouve confronter à ces réglages que je ne maîtrise pas... Ce dont j'ai besoin : faire des présentations avec échelles différentes (1/500 et 1/2000), et que s'affichent dans chaque présentation les lignes et les textes avec la même taille / échelle. Je patauge complètement entre les MSLTSCALE, PSLTSCALE, et les cases du gestionnaire de type lignes (facteur d'échelle globale, échelle de l'objet courant, utiliser les unités de l'espace papier ...). Une âme charitable saurait me dire comment procéder ? Je précise que je vais appeler plusieurs Xref (des réseaux), je suppose que je devrai appliquer les mêmes réglages dans les Xref ?? Des détails et explications sur le rôle de chaque variable / case sont les très bienvenus car je voudrais comprendre comment agissent ces réglages et pas simplement appliquer les bons réglages. D'avance un grand merci !!!

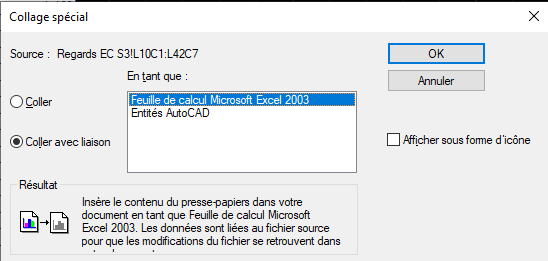

Une solution consiste à faire un copier/coller de la plage de cellules non nommées depuis Excel, puis d'exécuter la commande COLLAGSPEC dans Autocad. Plusieurs choix s'offrent. Celui-ci a l'avantage d'être lié au fichier Excel, donc mis à jour en temps réel si besoin : Par contre, l'insertion en tant qu'entité Autocad ne fonctionne pas chez moi : "fichier introuvable"...

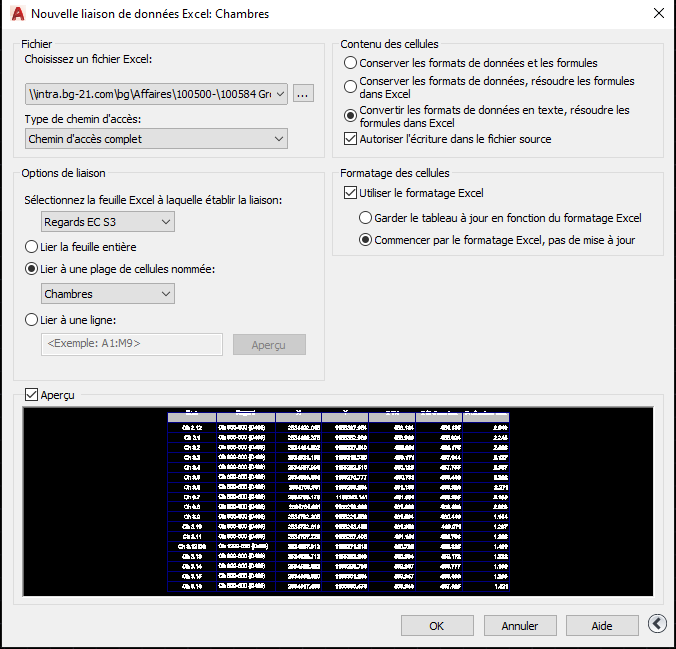

Merci Luna pour ta réponse, j'ai pu avancer un peu : maintenant la plage nommée est reconnue par Autocad : En revanche, il ne se passe toujours rien après avoir validé la liaison de données. Il faut exécuter une autre commande pour insérer le tableau ?

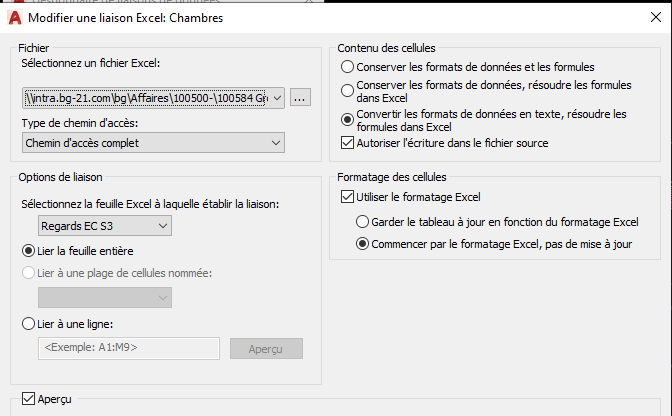

Bonjour à tous Je souhaite insérer une plage de cellules d'un tableau Excel en liaison de données, mais je n'ai pas la possibilité de cocher la case, elle reste grisée : De plus, est-il normal que même en liant la feuille entière, il ne se passe rien quand je valide la liaison ? Il n'est pas proposé d'insérer le tableau ?... Merci d'avance et désolé si ma question est peu pertinente...

C'est très certainement ça en effet ... En tout cas merci 😃

Par contre j'aimerais bien savoir comment il est possible que cette variable ait changé alors que je n'y ai pas touché... Entre temps, hier j'ai ouvert un fichier provenant d'une autre équipe, mais qui n'a rien à voir avec mon dossier. Possible que les paramètres des variables du dessin de l'autre équipe aient redéfini mes variables à moi ?

Merci Eric pour cette réponse ultra rapide et salvatrice !!! 🥰 Fichue variable que je ne connaissais pas encore ... Top, merci beaucoup !!

Je précise que je parle bien de transparence et non d'estompe. J'ai besoin de voir certains objets en plein et d'autres en transparence

Bonjour à tous Je travaille de la même façon sur plusieurs fichiers sans avoir eu le souci suivant jusqu'à maintenant : Dans mes fichiers, j'appelle une Xref en fond de plan que je mets ensuite en transparence pour mieux voir. Sauf qu'aujourd'hui la transparence n'est plus effective. Le problème se pose dans tous les fichiers et toutes les Xref, donc très certainement un problème de variable, mais laquelle ? J'ai essayé VISRETAIN et XREFOVERRIDE, aucun résultat ! HEEEEELP 😵

ah d'accord, je croyais que le forum servait justement à avoir des échanges plus complets qu'une recherche sur Google... J'ai pas dû comprendre le concept de forum...
