Bonjour chère communauté. Je me trouve confronté à un problème singulier : Depuis des années j'utilise le script ="-INSERER DZU-POINT "&B1&","&C1&CAR(10)&"1 1 0 "&D1&CAR(10)&A1 pour extraire les coordonnées d'un fichier ascii (issu d'un théodolite Topcon) vers un bloc avec attributs. La méthode classique .txt > Excel > .prn > .scr... Je viens de réaliser avec beaucoup d'enthousiasme ma canne GNSS RTK (prix de revient 400€ :)) pour relever et implanter des points sur site et apporter géoréférencement et précisons à mes relevés au scanner 3D. Au passage, si le sujet vous intéresse, je vous suggère l'excellent site https://docs.centipede.fr/ Je partagerais volontiers mon expérience avec vous! Le script foireux issu de la canne RTK (les points arrivent en tas superposés dans autocad) : -inserer DZU-POINT 45.7725935,4.83623866666667 1 1 0 253.38 1 -inserer DZU-POINT 45.7725868333333,4.83622683333333 1 1 0 253.38 2 -inserer DZU-POINT 45.7724821666667,4.836159 1 1 0 253.58 3 -inserer DZU-POINT 45.7724753333333,4.83615616666667 1 1 0 253.58 4 Un script qui fonctionne : -inserer DZU-POINT 0.000,0.000 1 1 0 0.000 1 -inserer DZU-POINT 22.413,19.526 1 1 0 -2.826 2 -inserer DZU-POINT 30.756,17.132 1 1 0 -3.279 3 -inserer DZU-POINT 24.364,28.159 1 1 0 -2.733 4 Bien sûr ATTDIA = 0 et ATTREQ = 1 J'ai l'impression que ce sont les chiffres après la virgule qui posent problème... Avez vous une idée? Merci, Sébastien Fonctionnel.scr Erreur.scr

Hello @Didier, je vais activer le notifications de nouveaux messages sur le forum moi... Donc, le bug est revenu dans un autre dessin. Il concerne une seule polyligne dans tout le dessin. Je résous/contourne l'ennui en faisant un copier/coller dans un nouveau fichier où là PL redevient normale, puis couper/coller dans le fichier initial... Bref, ce n'est pas très intéressant tout ça... Les mystères de ce logiciel sont insondables! PS: Rien à voir avec le sujet mais ce qui est sympa avec autocad, c'est que t'en apprends à vie… Après 20ans d'utilisation je découvre la commande intéressante MULTIPLE 🤣 https://knowledge.autodesk.com/support/autocad/learn-explore/caas/sfdcarticles/sfdcarticles/Insert-multiple-blocks-s.html Bien à vous tous, Sébastien

Bonjour Didier, merci pour ta réponse rapide et pleine de pistes à creuser - et désolé pour mon retour, tardif !!! Bonne année à toi, bonne année aux CadXP's! J'ai donc pu faire des expérimentations diverses avec cette poly capricieuse, notamment l'isoler dans un nouveau fichier et le problème a disparu. Au passage les divers accrochages étaient bien désactivés. Le problème n'est pas bloquant mais le mystère perdure... Cordialement, Sébastien / Dezign-UP

Bonjour chère communauté. Aujourd'hui j'ai un étrange problème d'accrochage sur une seule polyligne de 83 points. Une capture d'écran vaut toutes les explications : https://youtu.be/Pz-ic5DQpZk Une idée de piste ? Ou de variable système devrais je dire! Merci, Sébastien / Dezign-UP [EDIT] Le problème est lié au nombre de points de la polyligne. Je viens de couper cette longue PL en plus petits morceaux et l'accrochage redevient normal.

Bonjour CRL, merci beaucoup pour ta suggestion illustrée d'un excellent exemple! Cela fonctionne parfaitement 🤩 Ce sujet n'a l'air de rien comme ça, mais le travail est plus que fastidieux. Et là, ce bloc dynamique va changer la donne! Merci, et merci. Et superbe de profiter de la vigueur de ce forum! Au plaisir de pouvoir contribuer. Cordialement, Sébastien Perret / Dezign-UP

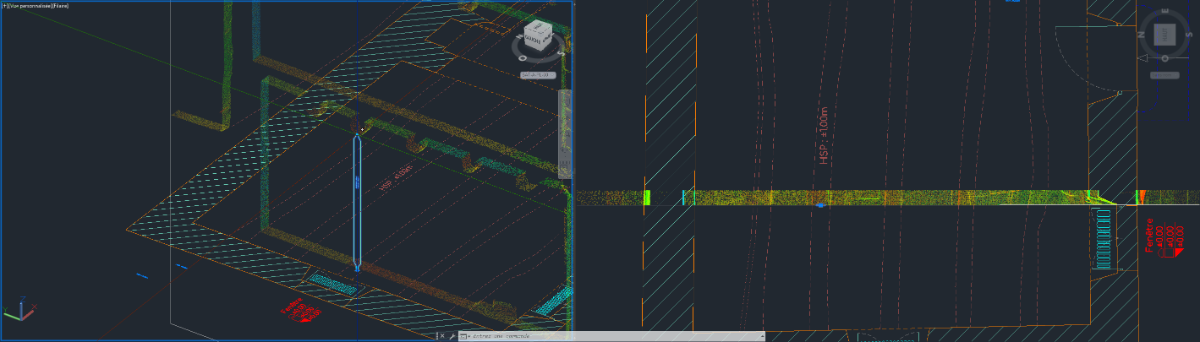

Chers Autocadiens, bonjour. Je dessine des relevés d'état des lieux sur nuages de points et suis régulièrement confronté à la cotation rébarbative des hauteurs sous plafond (HSP), sur la vue en plan. J'ai eu l'idée de créer un bloc dynamique à balader dans le nuage, avec une action d'étirement qui fonctionnerait en Z. La Distance1 obtenue serait mise à jour dans un champ objet. Or impossible d'orienter l'étiquette de ce champ pour qu'elle soit visible en plan, XY. J'aimerai tant que possible éviter de changer le SCU car je jongle déjà avec un grand nombre, lié à chaque plan de coupe, élévations, etc. L'idéal serait, évidemment, de pouvoir utiliser l'outil cote linéaire en Z et d'orienter le texte de cote en XY! J'espère que cette capture d'écran rendra mon propos plus clair et qu'un membre éclairé saurait trouver une astuce. Merci pour votre attention, Cordialement, Sébastien Perret / Dezign-UP
