Totalement c'est géré.. Merci

je vois, ce n'est pas parfaitement vertical mais on peut s'en contenter en fonction de l'objectif. La verticalité peut t elle s'obtenir tout de même ?

Bonjour à tous, Une courte question que j'aimerais vous poser : Peut-on créer deux plateformes contiguës sur un de leur coté avec une alti de l’arrête supérieure différente sur chaque plateforme. Vous pouvez imaginer les marches d'un escalier elle se touchent en ayant l'alti de leur arrete sup différente l'une de l'autre. Peut on faire un 'escalier" par l'outil plateforme ? Si je n'y arrive pas il faudrait faire des poly3d contigues avec Z différent générer pour chacune un mnt et union booléen afin d'avoir un mnt avec des marches? Covadis gère les mnt marches ce que j'ai déjà testé. Qu'en pensez vous ?

salutations diplome licence urba envi géomatique -Géometre topographe en cabinet de GE relevé 3D terrestre, topographie général, travaux foncier, relevé architecturaux xp 4ans -tech vrd maitrise d'oeuvre, AVP jusqu'a AOR modélisation hydraulique xp 1an Autocad Covadis ArcGis Register 360 DeviSoc Canoe Microsoft Office niveau utilisateur + la trentaine 39h, 2400 brut, pas de 13e pas de titre restau

Je n'avais rien trouvé la dessus. Merci pour la piste.

Bonjour à tous, Je pense que je m'y prends mal mais je n'ai aucun message d'erreur. Avec le paramétrage "dessiner le mnt projet cocher et "dessiner les mnt des lignes autres" après calcul je n'ai que le mnt projet. Projet linéaire par profil type. Je dessine des lignes autres reprenant la même longueur et directions que ma ligne projet. Je lance le calcul avec dessiner le mnt des lignes autres Qu'est ce qui bloque ? Mon objectif est d'avoir plusieurs MNT pour en faire plusieurs plateforme adjacente reprenant l'altimétrie du MNT de mon projet linéaire. Juste en passant, ce forum m'aide énormément. et merci.

C'est une manière détournée mais pertinente. Objectif atteint. Merci Aurélien

Bonjour et merci Thierry, Chaque MNT se compose d'un semis de point. Je pourrais créer 47 calques (1par semis) et isoler un par un les semis mais ca ne m'avance pas dans l'objectif. Objet visible => MNT génére des triangles entre mes ilots afin d'obtenir 1 seul MNT. Toujours en recherche.

47 mnt créés un à un et union booléen reste long vous pouvez l'imaginer.

Bonsoir à tous, J'ai la problématique mentionnée dans le titre. Dans le détail j'ai 47 MNT à générer qui seront des ilots à intégrer à un MNT ayant 47 trous. Autant c'est rapide de générer 47 trous dans un MNT existant, autant je n'arrive pas à générer 47 ilots dans un mnt existant en une fois. Auriez vous une piste ? A l'avenir je n'ai clairement pas envie de générer 47 MNT les uns après les autres... Je vois bien "ilots" dans Covadis, mais après une après midi je me suis résigné. Merci par avance et bonne soirée à ceux qui me liront.

parfait, effectivement k (ne s'appelant pas ainsi) et un paramètre a entrée, moy sur nombre de pts, option = autant que de sommet de la pol1, autant que la pol 2, union des deux, ou valeur forcée. Meci Tiphon

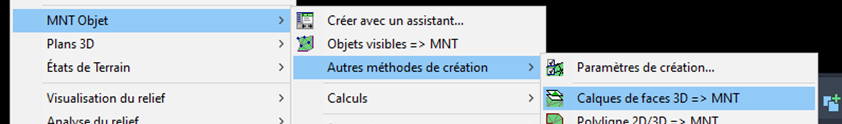

C'est bon Olivier, j'ai trouver comment convertir les face 3d en mnt, c'est MERCI OLIVIER, MERCI A TOUS

J'ai bien un maillage carré, mais il n'est pas considérer en objet mnt par covadis, c'est un groupe de face 3d. Donc pas d'état de terrain, ou tout autre exploitation qu'on pourrait avoir pour un objet mnt courant.

Olivier ca à l'air pas mal je regarde! Modifier la densité n'est pas obligatoirement augmenter le nombre de sommets.

Bonjour messieurs mesdames, Aujourd'hui une problématique qui devrait intéresser un certains nombre d'entre nous: J'ai un objet MNT dans le dwg dont j'aimerais modifier la densité de triangles. Que faire ? A l'image d'un nuage de point que je peux décimer puis générer un nouvel mnt. Je précise que je ne peux utiliser cette méthode (indirecte) car je ne dispose pas du nuage ayant généré le MNT. Covadis ou autocad permettent ils un recalcul avec une densité moindre ? une décimation ? Je n'ai pas trouvé de topic s'approchant de ma question. En vous remerciant par avance et bonne journée !

Bonjour à tous, La question est assez courte : comment covadis calcule la polyligne moyenne entre deux polylignes ayant un nombre total de sommets différent l'une de l'autre ? La question se pose surtout en plani, de la je déduirai l'alti. Et merci!

Je vais essayer, j'ai laissé les nota dans la citation

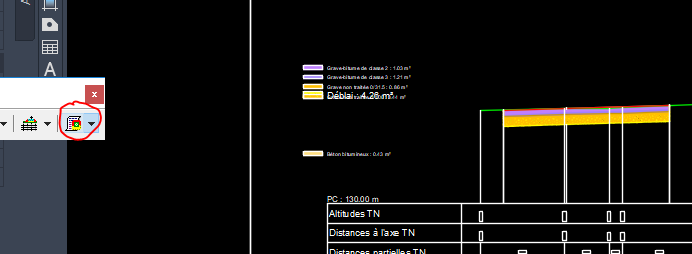

Pour le moment la seule chose que j'ai trouvé pour avoir une coupe de la structure du "profil en long" c'est de faire une plateforme avec un gabarit correspondant au profil en travers type et d'en faire une coupe. Ce n'est pas terrible parceque je ne suis plus en projet linéaire, ce qui signifie que la coupe suivra (par définition) un segment (plan de coupe) mais pas l'ensemble du linéaire de mon projet qui lui est un axe en plan (segment arc etc). Donc bof.

Bonjour à tous, Après un temps de recherche je m'oriente vers vous et ce forum qui m'aide depuis un moment. L'idée est simple : je cherche à faire apparaitre sur le profil en long de mon projet linéaire, les couches de structures de la chaussée projetée à l'image du dessin des profils en travers types. Je sais que je peux faire apparaitre des couches dans le paramétrages de mise en page du profil en long en réglant le décalage en Z, un motif d'hachurage une désignation et cetera mais tout ceci reste manuel. Cela devrait pouvoir se faire automatiquement une fois les profils en travers affecter aux tabulation. Je pense que certains ont trouvé l'automatisme mais pas moi. Sauriez vous m'aider ? Faut-il créér un .prl ? Peut t on exploiter directement les données du .pty ? Et merci!

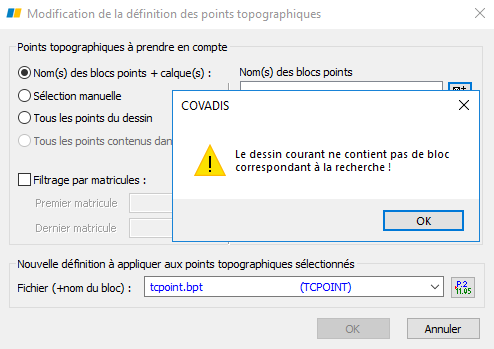

Merci didier, la redéfinition des blocs est impossible, aucunes options de la commande "modif de la def des pts topo" de covadis ne fonctionne.

je fais avancer le post, ma solution fonctionne si je genère le semis issu de l'extraction dans un nouveau dessin et seulement dans cette situation, sinon ca m'affiche la capture suivante

la solution que j'ai pour le moment: extraction de données (autocad) xyz puis retravailler le fichier pour en faire un fichier lisible geobase et regenerer dessin le semis. Je trouve ca un peu long, et source d'erreur ducoup car plein de manip à la main. Avez vous d'autre piste ?

Nota : je ne peux même pas faire "dessin de point topo"

Bonjour messieurs ! J'ai effectué des recherches sans trouver de topic correspondant. Voici la problématique : J'ai un dwg avec des bloc tcpoint ayant pour seul attribut, ALT Malgré la présence de ces bloc tcpoint covadis ne semble pas les interpréter en points topo. Je veux utiliser ces bloc tcpoint point pour réaliser un MNT mais la modification d'altitude de covadis ne reconnait aucun points topo dans le dessins. Je décide : -d'écrire un fichier de points avec cov, rien -de créer la liste des points, rien. -de modifier le fichier de définition des points, cov me répond "fichier de déf déjà inséré dans le dessin". Enfin ci-joint les captures des messages d'erreur. Il ne me reste plus qu'a créer des point par pointage + attribut à la main mais imaginer si j'ai un fichier de 1000pts. Dites moi qu'en pensez vous ? Merci par avance et bonne matinée.

ok, merci pour le retour. J'ouvre dans ce cas un post dans une autre section. Merci encore a tous.
