David M E

fausse manip de ma part ... c'est un projet ACAD2022 Electrical, et forcément j'ai renommé le fichier de tête sans renommer les autres ... dès que j'ai renommé tout le monde, ça à fonctionné normalement ... my bad ! je reprends AutoCAD, ma dernière expérience remonte a 2012, ça a bien évolué depuis, faut que je me mette à jour ^^

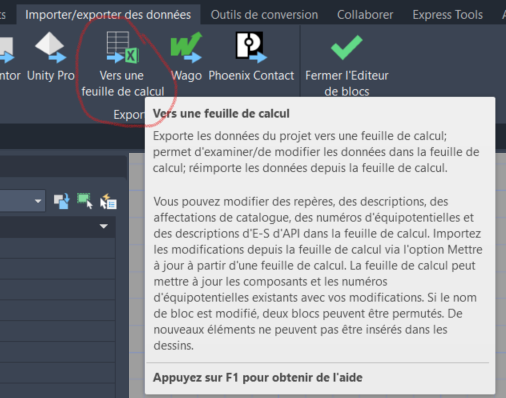

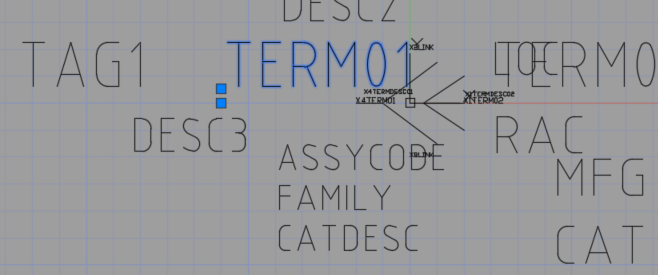

Bonjour, J'ai trouvé le fichier wd_xls_all_template.xlt, qui me permet d'exporter/importer les attributs de bloc dans excel, mon problème c'est que je n'ai pas de lien apparent entre le nom de l'attribut et le champ dans excel. (dans le dossier C:\Program Files\Autodesk\AutoCAD 2022\Acade\Support\fr-FR\) template *.xlt: On voit certains champs entre parenthèses (non modifiable pour une importation dans autocad), plusieurs onglets en fonction du type de bloc. Le fichier template*.xlt est utilisé dans importer/exporter des données via Excel : Pour comprendre comment les champs sont extraits du bloc, j'ai regardé mon bloc : Le TAG1 correspond au NOMREPERE Voilà mon problème. Comment je visualise une liaison entre un champ et un attribut? car j'ai besoin de lier d'autres attributs, pour faire des modifications dans Excel, puis les importer dans autocad. Merci d'avance 😉 David

Dessin2.dwg hello ! j'ai un bloc en exemple en JP. Merci, je vais regarder ça 😉

Bonjour Luna, Merci pour ta réponse. je travaille avec autocad electrical. Mon bloc dynamique (parent) est constitué de blocs classiques (enfants), mais typés electrical, avec des liaisons électriques, avec des équipotentiels, etc. une fois le bloc(parent) paramétré avec les infos nécessaires, je dois 'éclater' le bloc(parent), pour restituer les fonctions électriques aux blocs enfants, et aux liaisons électriques. l'intérêts du bloc dynamique c'est de mettre en commun la saisie des données, commune à chaque enfants, mais aussi diverses formes de circuits, entrées, ou sortis, avec les même infos, juste le type qui change. pour les blocs enfants: - j'ai deux blocs avec la même base de nom en xxx-yyy-A et xxx-yyy-B - un troisième bloc avec un nom de la forme xxx-TERM-yyy ils ont en commun: - un point de connexion (numéro de broche): zzz - un numéro de repère commun à la fonction du bloc parent : ppp - l'attribut localisation est indépendant : loc1, loc2, loc3 J'ai des fils électriques, pour un total de 5 équipotentielles. Je réfléchis à optimiser et automatiser une partie de mes schémas (avec une liaison vers excel pour finaliser la saisie des infos communes), qui est très répétitive. après, ce que j'imagine, n'est peut-être pas réalisable, du moins simplement, ou sous cette forme. Du coup si je ne peux pas agir sur un attribut du bloc enfant, je vais devoir limite l'action de mon bloc parent au 'précâblage', et ensuite agir sur les attributs des blocs enfants. Merci pour les pistes de recherches.

bonjour, Je suis de retour sur Autocad, la dernière fois c'était sur 2014. à l'époque j'avais fait des blocs dynamiques, pour n'avoir qu'un bloc à gérer par famille de produit, par exemple la série des connecteurs minifit femelle dans un seul bloc. jusque là tout va bien, je retrouve mes petits. Mon problème actuel, j'aimerai faire des blocs plus complexes mais qui partagent les mêmes étiquettes en gros (nom / localisation / ...). Le but étant d'optimiser la saisie des infos. (import/export excel, avec une pré-configuration dans Excel) D'où ma question : Est-il possible d'accéder à un attribut d'un bloc, contenu dans un bloc dynamique?
