Slt bseb67, j ai suivi de tes conseils, ça marche bien, merci, j aurai du y penser avant. Je ne voudrais pas abuser de ta gentillesse, mais, je cherche une autre solution pour connaitre la Lg réelle d un un cable élec entre 2 équipements. Je dois installer des équipements électriques et des chemins de cables dans plusieurs locaux techniques. Ensuite, faire un carnet de cables avec les tenants et les aboutissants, et je dois renseigner la bonne longueur pour chaque cable. Donc, j ai utilisé le conduit + raccord pour représenter le cheminement du cable. Ensuite j ai créé une nomenclature, elle me donne la Lg totale que sur les conduits, elle ne comptabilise pas les Lg des raccords, du coup, ça fausse ma Lg totale. Aurais tu une solution stp? merci par avance Bonne soirée

J'ai trouvé la solution. 1) Modifier l'esquisse du nuage d'indice 2) sélectionner le tout, copier 3) Quitter l'esquisse et coller voilà...

Bonsoir, Au départ, le gabarit du projet, sur le paramètre du projet, j'avais 10 types de paramètres, ils sont tous en occurences. Le gabarit a été modifié avec 5 nouveaux types de paramètres en occurences, je dois les rajouter sur mes 20 projets. Au lieu de rajouter les nouveaux un par un, j'ai utilisé la commande : transférer les normes du projet avec l'option PARAMETE DU PROJET. Le transfert a bien récupéré les 5 nouveaux paramètres, le problème, il a récupéré aussi les existants, du coup, j'ai des doublons sur mon projet. Est ce qu'il serait possible de récupérer en un seul clique que les nouveaux paramètres, et ignorer automatiquement les existants ? Merci par avance

Bonsoir, Je souhaiterais créer un nuage pour entourer un détail ou une annotation. Ce nuage ne doit pas etre géré comme un nuage d'indice, de plus, il aura une couleur différente que le nuage d'indice. Je vous remercie par avance pour votre aide François

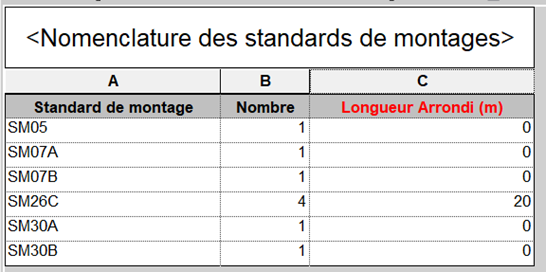

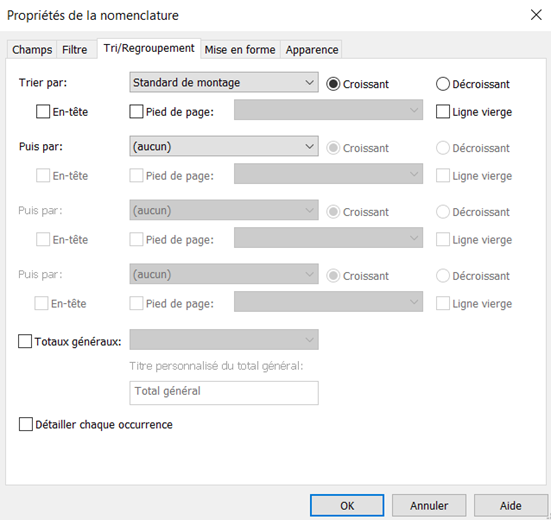

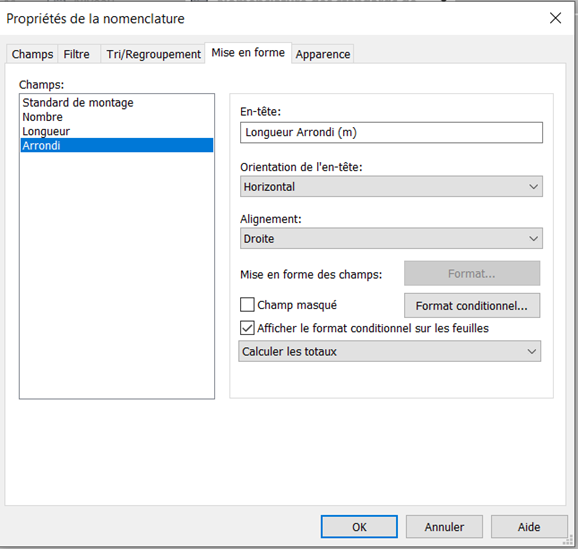

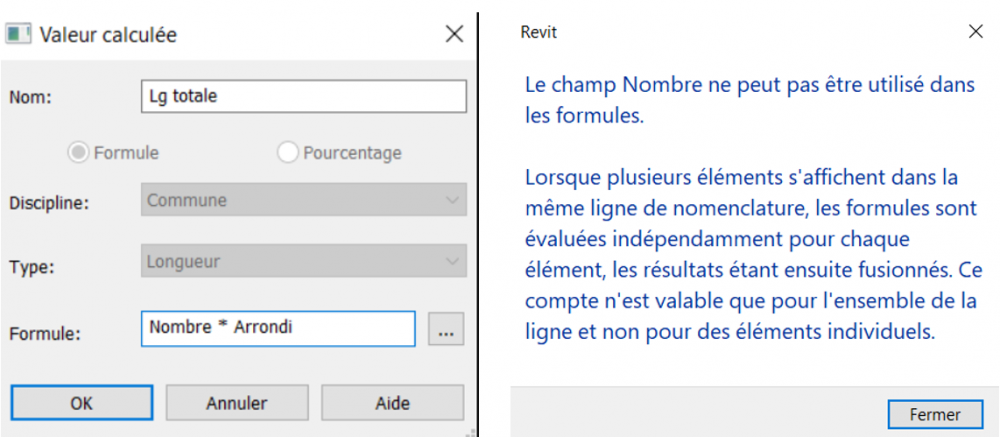

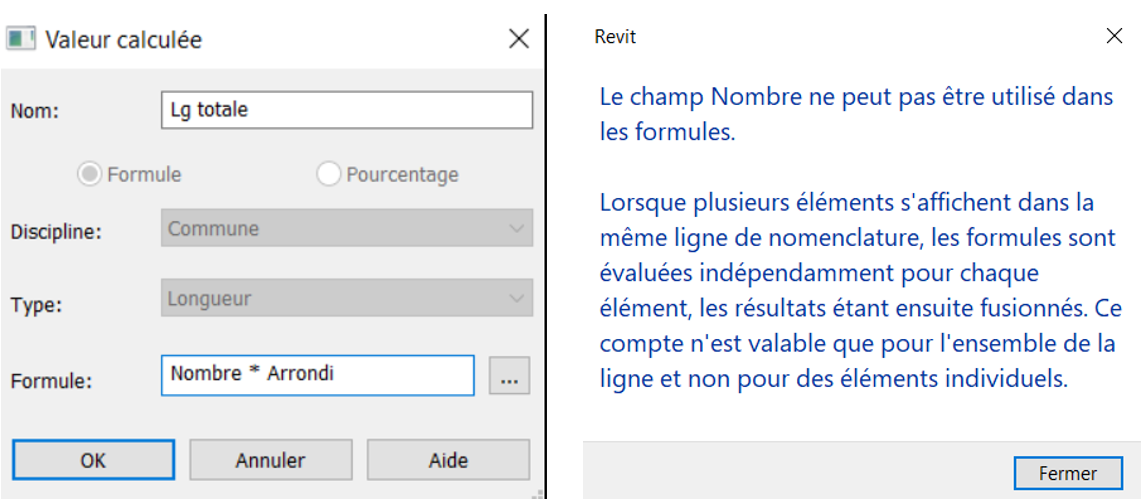

Bonsoir à tous, Je vous remercie infiniment pour vos réponses. Désolé, je ne me suis pas connecté sur le forum car quelque problème de santé. J'ai suivi tes conseils @grandss, sauf erreur de ma part, le paramètre Nombre est un paramètre système, REVIT ne m'autorise pas d'écrire la formule. J'ai finalement trouvé la solution pour afficher mes Lg totales dans la colonne Longueur Arrondi (m) 1) Onglet tri : j'ai laissé que TRIER PAR : Standard de montage 2) Onglet Mise en forme sur paramètre Arrondi, j'ai sélectionné CALCULER LES TOTAUX 3) Résultat, j'ai bien obtenu Lg totale de 20m sur le SM26. Encore merci beaucoup à tous et bonne soirée

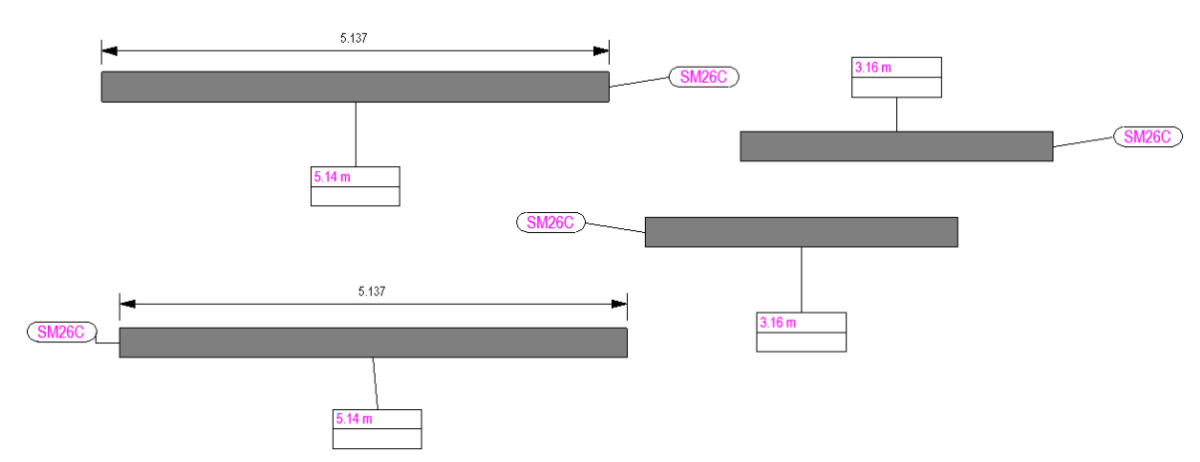

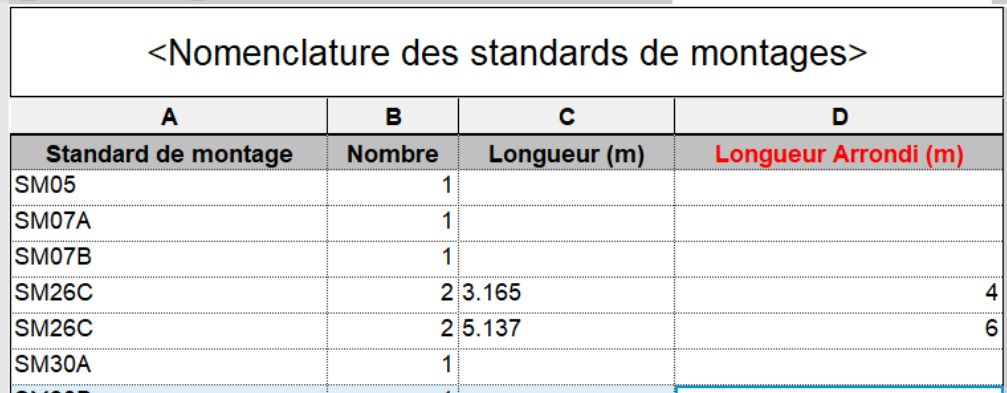

Bonsoir, J'ai besoin de votre aide si possible. Je doit créer des Standards de Montages (SM) raccord, coude, support, console, etc... sur mon projet, ensuite faire une nomenclature avec le total pour chaque SM. Je n'ai pas de problème des totaux pour des SM05, SM07A-B et SM30A, car ces derniers sont comptabilisés par NOMBRE = par pièce (colonne B). Le SM26C est un couvercle de chemin de câbles, ce dernier est comptabilisé par NOMBRE (colonne B) mais aussi par Longueur (Colonne C), j'ai arrondi toutes ces Lg (Colonne D) pour les achats. Je souhaiterai créer une colonne LONGUEUR TOTALE pour les 2 lignes des SM26 avec la formule ( colonne B * colonne D ) exemple 2 * 4 = 8. Je vous remercie par avance pour votre aide François

Super ! J'ai suivi de tes conseils, j'ai acheté le livre : Les_familles_de_Revit_pour_le_BIM_ed2_v1 chez EYROLLES, y'a plus qu'à lire...

Merci beaucoup Phil, Je pensais que je n'avais pas respecté la procédure lors de la création de cette famille équipement électrique. J'ai déjà passé 10H00 à chercher à comprendre, grace à ta réponse précieuse, je vais pouvoir arreter de chercher et d'avancer dans la création de ma base de données des équipements. En espérant que dans le futur, REVIT fera une mise à jour sur ce point. Bonne journée Cdlt François

Bonjour Phil, Merci pour ton aide. encore débutant sur REVIT, comment t'as fait pour avoir le tableau avec la colonne CUTTABLE? Pour la famille équipement électrique, je suppose que je ne peux pas transformer en CUTTABLE (yes) J'ai le plan B, j'ai créé un panneau au dessus de l'équipement avec le paramètre de visibilité oui/non. L'inconvénient, je dois activer oui/non pour chaque équipement merci François

Je pense que j'aie repéré le problème, mais je dois changer le type de la famille, remplacer le modèle équipement électrique pour un modèle générique, ça ne m'arrange pas. Je ne comprends pas ce problème, car les 2 fenetres des propriétes (modèle équipement électrique et modèle générique) ont les memes infos voir PDF joint. Si quelqu'un aurait l'explication, je serais ravi. Sur la 2 ème page du PDF, j'ai placé la coupe à +500 mm du sol, l'image de droite a été modifiée, elle montre bien les trémies au sol, contrairement à l'image de gauche, la trémie est restée à + 2 920mm Merci par avance François dejfra 3.pdf

Merci LECRABE et REBCAO pour vos retours. je ne cherche pas à voir sous mon équipement. Comme la hauteur de l'équipement est de 2 920 mm. J'ai besoin de représenter 2 vues en plan en utilisant PLAGE DE VUE : La 1ère à l'intérieur de l'équipement, hauteur de la coupe par exemple +500 mm, en regardant vers le sol pour voir les trémies du bas de l'équipement La 2ème au dessus de l'équipement, hauteur de la coupe par exemple +3 000 mm, en regardant vers le sol pour voir la trémie du haut de l'équipement Ses exercices fonctionnent très bien lorsque je suis dans la famille, par contre ça ne fonctionne pas dans un projet (voir PDF joint). Si vous souhaitez, je pourrais partager mon projet.rvt, juste me donner votre lien. Je ne fais pas de PUB. Je suis abonné sur ELEPHORM, c'est ma 2 ème année de formation REVIT par vidéo, je trouve que c'est super bien expliqué, mais je n'ai pas trouvé d'exemple pour mon cas. Merci dejfra 2.pdf

Bonjour, une solution pour moi SVP? J'ai l'impression que les experts sont tous en vacances. Merci

le PDF dejfra.pdf

Bonjour, Je suis débutant sur Révit, j'ai besoin d'aide sur la gestion PLAGE DE LA VUE, je craque, j'ai passé 3H00 à chercher, mais en vain. J'ai réalisé une famille en partant d'un modèle "équipement électrique". C'est une armoire électrique, elle a des trémies et des trous de fixations en bas et une trémie en haut de l'équipement et rien d'autre. je dois réaliser 1 plan avec les bas des équipements (trémies) et 1 autre plan avec les hauts des équipements (trémies) Dimensions de l'armoire Largeur 600 mm profondeur 1625 mm hauteur 2920 mm. PLAGE DE LA VUE sur REVIT ------------------------- A partir de la famille : j'arrive bien à représenter le bas de l'équipement avec ses trémies et le haut avec sa trémie, j'étais très fier de moi A partir du projet : impossible de représenter le bas de l'armoire, pourtant, j'ai bien utiliser les mêmes valeurs dans la plage de la vue, voir le PDF étant novice, surement, je n'ai pas bien respecté les choses, j'aurai besoin de votre aide merci par avance. Cdlt
