MathieuS

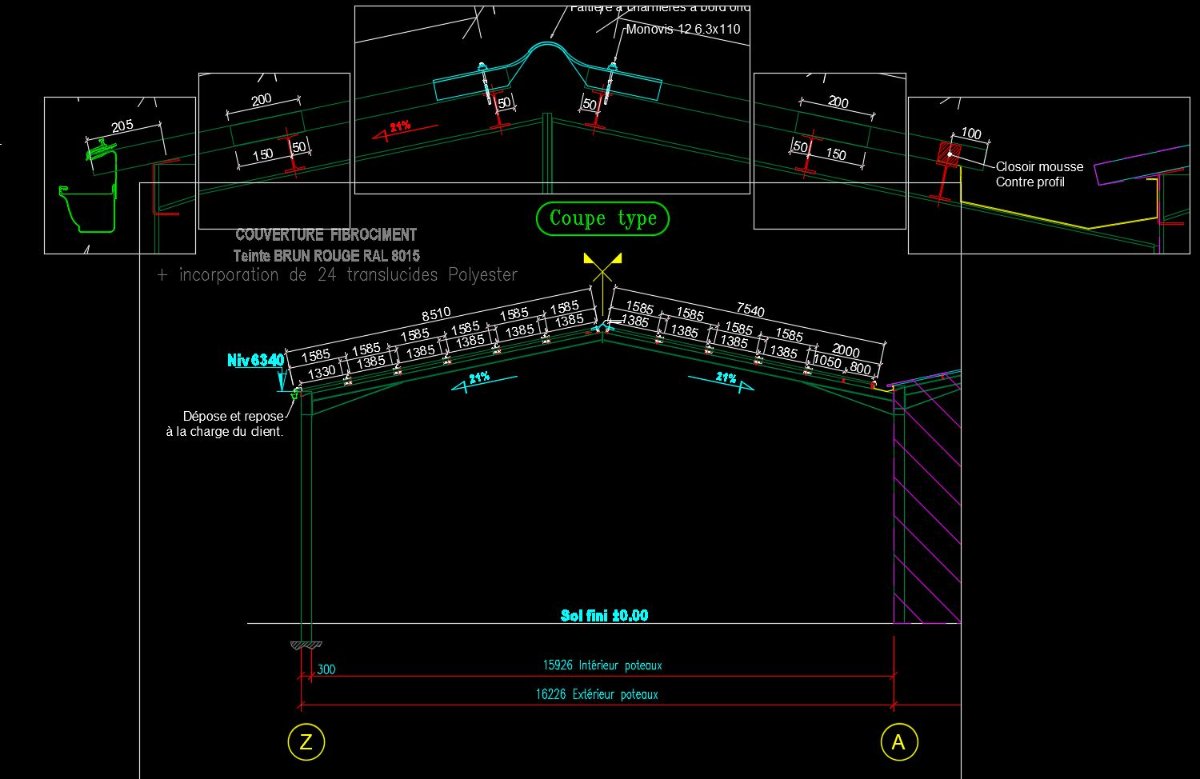

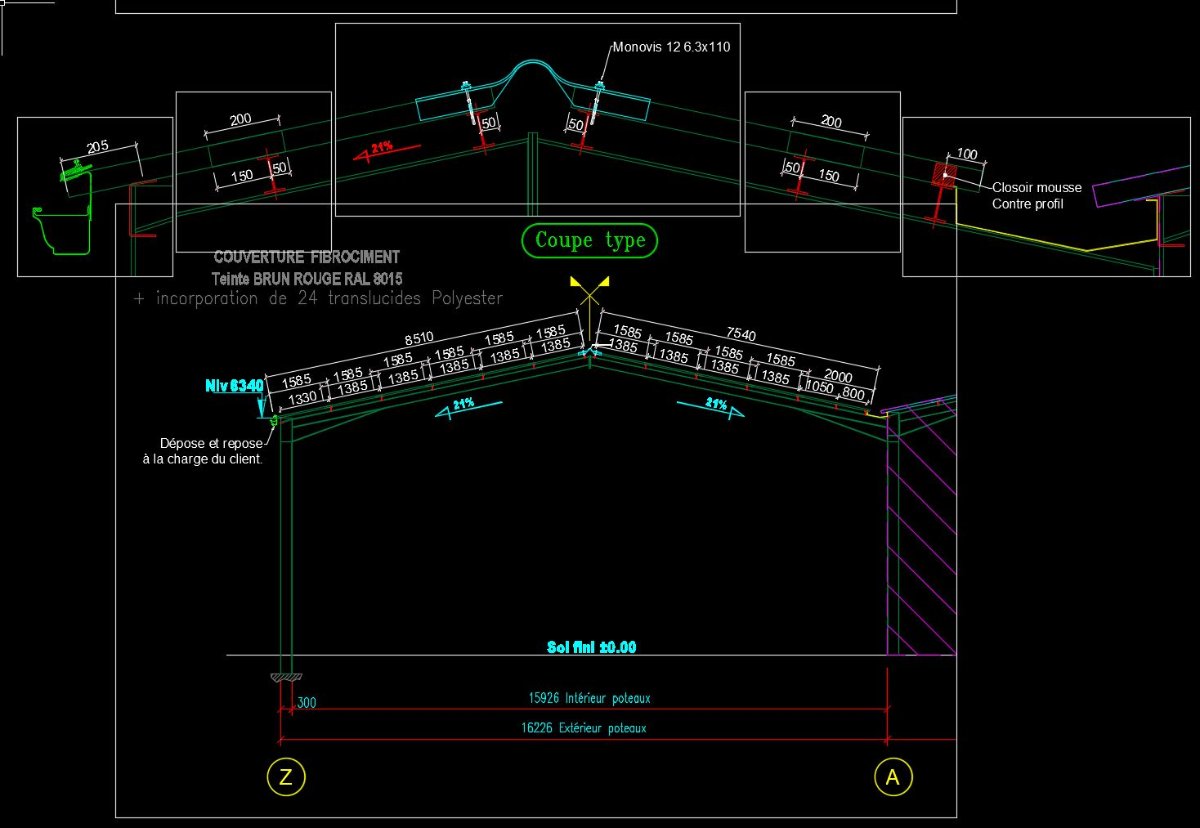

Je pense que je me suis mal exprimé, Je vais vous expliquer comment je procède : Dans mon espace objet, j'ai un bâtiment. Je le cote et j'annote au 1:100 (calque "cote 1:100" et échelle d'annotation au "1:100"). Sur ce même bâtiment, et toujours en espace objet, je vais également coter et annoter d'autres parties au 1:10 pour créer des détails (calque "cote 1:10" et échelle d'annotation au "1:10"). Ensuite, dans l'espace papier, je vais créer plusieurs fenêtres de présentation, une que je met au 1:100 où je gèle le calque "cote 1:10" pour éviter que cela laisse apparaitre des petit pâté un peu partout. puis je fait plusieurs fenêtres au 1:10, qui vont détailler différentes partie de la vue et je gèle le calque "cote au 1:100" pour éviter de laisser apparaitre les grosse cotes. (cf les deux captures que j'ai prise, la première avec la méthode expliqué précedment et la deuxième sans cacher les calques) Bon l'exemple n'est pas flagrant sur cet exemple, désolé j'ai pris le bâtiment en cours ^^ D'où ma question, peut t'on sélectionner le calque et l'échelle d’annotation en un seul clic, ou si c'est impossible ? Dans le cas échéant, peut t'on changer de calque et d'échelle d’annotation grâce au clavier ? Par exemple un raccourci ou autre ? Merci du temps que vous m'accordez !

Merci pour vos réponse, Pour ce qui est des noms de claques, je peut les changer c'est encore pas trop un problème. En fait, pour résumer je n'ai que deux calques, un ou je place tout mes cotes au centième et un ou je met mes cotes au dixième, ce qui me permet, lors de ma mis en plan, de créer des vues au centième et de désactiver les cotes des détails (pour éviter la surcharge visuel). Et lors de ma création de détails, je désactive le calque des cotes au centième pour pas que celle ci n’apparaisse pas. Si je laisse autoCAD adapter mon style de cote suivant mon échelle annotative, je me retrouve avec un brouhaha graphique et mon plan deviens alors illisible. Après je suis ouvert a toute propositions, je m'y prend peut être mal ..

Bonjour, Comme dit dans le titre, je cherche à lier un calque à une échelle d'annotation. Par exemple, si je suis dans mon calque : "Cote 1:10" j'aimerai que mon échelle d'annotation passe au 1:10 ; "Cote 1:100" --> annotation 1:100 etc.. Et si possible, pouvoir gérer ça au clavier. Est-ce que quelqu’un aurai une solution ? Merci d'avance 🙂

Incroyable ça marche ! Milles merci !

Le problème c'est que je ne parviens pas (ou je ne comprend pas) a lui demander "Sélectionne tout les blocs dont le nom commence par Mark"

Bonjour à tous, Je vous explique mon problème. Je suis souvent amené à récupérer des plans .dwg de bâtiments dessiné sur Tekla. Lors de la conversion en dwg, Tekla décide que toutes les pièces dessinés sont des blocs. Pannes, fermes, boulons et les repères. Cependant, pour pouvoir travailler dessus je dois supprimer tous les repères à la main car Tekla ne "range" pas tout sous différents calques, il met tout sous le calque "0". J'ai remarqué que tout les noms des blocs de repères commençais par " MARK " Est ce que c'est possible de demander à Autocad de me sélectionner tout les blocs qui commencent par "MARK" afin que je les supprimes ? J'ai essayé de passer par l'outil de sélection rapide mais sans succès ... Une idée ?
