LElemurien

Bonjour, Il y a aussi la commande "_solidedit" option corps puis séparer si les 2 objets ne se touchent pas. ou directement l'icone :

Excellentes fêtes de fin d'année à tous!

Merci!

Bonjour, j'essaie de télécharger sur le site du lien ObectDCL mais impossible de télécharger ObectDCL LM les autres fonctionnent pas celui là. Est-ce pareil pour vous? Est il possible que quelqu'un dépose un lien valide?

Bonjour, les options sont dans paramètre d'accrochage aux objet puis saisie dynamique.

Si tu travailles avec des objets 3D l'utilisation des vues isométriques est très pratiques.

Bonjour, Tu peux utiliser la commande aligner des objets 3D "_3dalign". Tu peux aussi utiliser le SCU dynamique (pour dessiner sur le plan choisie voir icone en bas de l'écran : Sinon tu peux choisir le SCU (SCU face) sur lequel travailler avec la commande SCU Bonne journée

Merci pour les infos. Je vais essayer de regarder tout ça quand j'aurai un peu de temps. Merci encore et bonne journée!

Bonjour, un petit Up au cas ou

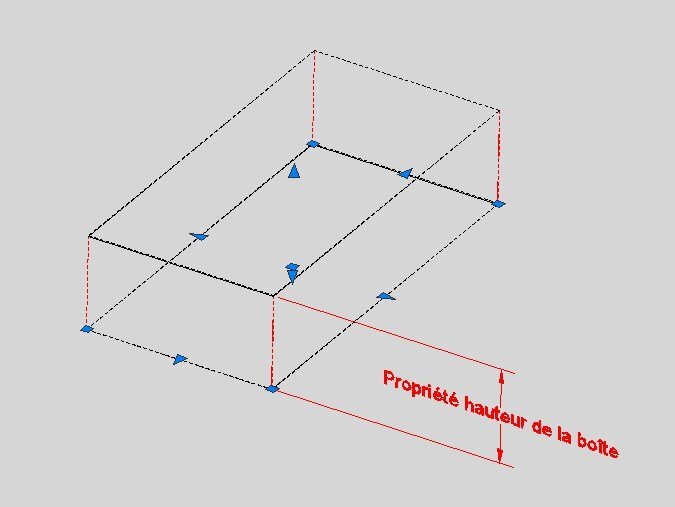

Bonjour, Je voudrais savoir si il était possible d'avoir accès par LISP aux arêtes d'un objet 3D boite (fonction _BOX). J'aimerais pouvoir faire un rayon dans mon LISP sur les 4 arêtes (rouge) qui correspondent à la propriété hauteur mais je ne voudrais pas les sélectionner à l'écran. Je ne suis pas sûr que cela soit possible quand pensez vous?

Bonjour, Si tu veux dessiner en 3D "simplement" tout dépend de la précision que tu veux mais tu peux utiliser la fonction "_box" qui te demandera de donner les 3 valeurs essentiel pour une boîte c'est à dire Longueur - Largeur et épaisseur. Sinon tu peux utiliser de la 2D et la passer en 3D avec la fonction "_extrude". Après il s'agit de réaliser plusieurs forme 3D et de les assembler ou de les soustraire en règle générale. Mais il n'existe pas qu' une seule méthode à chacun de choisir la meilleure.

Il y aussi la commande isoler (_IsolateObjects) pour garder que certains objets et pouvoir travailler dessus. Ah oups tu connais tu l'avais indiqué dans le 1er message

Bonjour, C'est normal qu'il se dissocie car le calque est gelé donc dans l'espace présentation il ne retrouve plus le point de référence. Mais si tu vas dans l'espace objet que tu gèles ton calque et que tu fais les modif. et que ensuite tu le dégèle et que tu retourne dans l'espace présentation cela devrait fonctionner.

Bonjour, Aurais tu un fichier en exemple pour essayer de comprendre ou de voir ou est le problème?

Bonjour, Peut-être en annulant les mises à jour avec un point de restauration de l'ordinateur juste avant les mises à jour?

Bonjour, Une autre solution car ils en existent beaucoup avec AutoCAD. 1 - Réaliser la 2d en vue de dessus (les 2 cercles ainsi que les 2 traits pour réaliser le 1/3 de l'anneau) : 2 -Ensuite réaliser un contour du 1/3 de l'anneau avec l'aide la commande contour ou (_boundary). 3 Faire une extrusion de la polyligne fermée obtenue juste avant sur l'étape 2 4 - Créer les rayons sur les arêtes supérieures : 5 - Faire 1 fois la fonction miroir pour obtenir les 2/3 et 1 autre fois pour obtenir l'anneau complet avec 3 solides. 6 - Pour finir faire union des objets solides pour en obtenir un seul : Et il est possible de faire une présentation de l'objet 3D avec la fonction vue de base pour obtenir une vue de face ou autre et il également possible de faire des coupe et des détails mais ceci est autre sujet <acronym class=dict title=. Bonne journée

Bonjour, Si c'est pour faire un plan comme dit Fraid il y a l'espace papier et utiliser la fonction " _VIEWBASE" pour faire une vue de face ensuite tu peux faire des vues projetées, coupes et détails qui sont automatiques (Tu bouges le trait d'axe de la coupe et cela se met à jour automatiquement). Voir l'aide d'autocad : https://help.autodesk.com/view/ACD/2024/FRA/?guid=GUID-28C70012-CD61-41BC-801C-7D3A26CC22AD

Bonjour, Je ne sais pas si je me servirai de cet outil un jour mais merci pour le partage ! Bon dimanche à tous!

Bonjour, Peux tu envoyer le fichier DWG si ce n'est pas confidentiel car comme ça je ne vois pas ce qui ne vas pas?

Bonjour, Je pense que tu n'as pas coché la case dans la fenêtre du tracé de l'imprimante "tracer avec épaisseurs de ligne". Vérifier aussi la variable LWDISPLAY pour afficher ou masquer l'épaisseur de ligne. Bonne journée

Bonsoir, A mon avis les surfaces ne sont peut-être pas le mieux pour des rendus je dis cela parce que je travaille toujours qu'avec des solides donc c'est peut-être pas vraiment certain ce que je dis désolé. Une autre piste dans les options → Affichage → Résolution de l'affichage → Lissage de l'objet rendu (diminué à 0.1) peux peut-être aider. Le rendu sur AutoCAD n'est pas évident peut-être le faire sur autre logiciel si possible (Mais là je ne suis pas expert peut-être d'autre personne). Bonne soirée

Bonjour, Je ne pense pas que tu puisses faire du paramétrique avec AutoCAD en objet 3D où alors si tu y arrives cela m'intéresse. Après si c'est juste une boîte dans AutoCAD comme le dit Turtle76 avec la fonction boîte c'est tout simple et après pour la modifier il te faut juste aller dans les propriétés et changer les dimensions. Bonne journée

Ok merci Turtle76, j'utilise la version 64 bit mais je l'ai installé, je ne sais pas pourquoi il y aurait une différence mais peut-être, Enfin cela n'arrive pas tout le temps donc ce n'est pas vraiment dérangeant. Bonne journée

Bonjour, J'utilise aussi QDir et je le trouve génial, par contre il arrive parfois que lorsque je ferme la fenêtre et que je la réouvre plus tard il ne me remet pas tous les onglets que j'avais ouvert. Il y a une quelque chose à faire ou à régler Turtle76 ?

Je reviens un peu tard mais merci à vous 2. La solution de @bonuscad a parfaitement fonctionnée. Merci encore et bonne journée
