Fred-P

Salut ! Oui c'est tout a fait possible il te suffit de créer une légende de motif/couleur dans l'onglet "analyser" Tu cliques sur ton dessin pour créer la légende tu cliques sur celle-ci et tu fais "modifier le schéma" Tu crées ton schéma avec les paramètres que tu veux en sélectionnant bien la catégorie pièce si le paramètre ce trouve dans les pièces En dessous de couleur tu pourras sélectionner par quoi tu veux que la légende soit faite dans ton cas le nom de la pièce donc tu sélectionnes "nom" et voilà Par la suite tu pourras modifier les couleurs et mettre celle que tu veux (il est même peut-être possible de ne pas mettre de couleur (attention je dis bien peut-etre je ne suis pas sur de ca) pour n'afficher que 1 nom de pièce) A+ 🙂

Salut ! Malheureusement les légendes sont toujours un gros bordel sur Revit il n'y a pas vraiment de solution miracle.. L'insertion d'une image quand une famille est trop "volumineuse" est une des solutions les plus pratiqué je pense mais il est vrai que la solution de JPhil se fait aussi chacun à sa méthode pour résoudre ce problème. J'avais commencé à créer une légende mais par nomenclature il y a un petit moment car il y a un paramètre ou tu peux insérer une image il faudrait donc avoir l'image de chaque type enregistré et la lier à chaque type de tes familles pour avoir une légende correcte il faudrait redimensionner chaque image à la même taille, c'est fastidieux mais peut-être que tu aimeras cette solution. (Personnellement j'ai abandonné l'idée ^^) A+

Salut, Problème résolu finalement il fallait que je créé les espaces sur chaque vue en fonction du niveau utilisé par bâtiment pour qu'ils s'affichent. merci quand même pour les réponses 🙂

Salut ! Par serveur tu veux dire serveur du lycée ou tu es ? ou serveur même externe ? La solution Adsk 360 n'est pas accessible gratuitement pour les étudiants et professeurs ? (Je demande car je ne le sais pas et ca pourrait régler peut-être ton problème) A+ 🙂

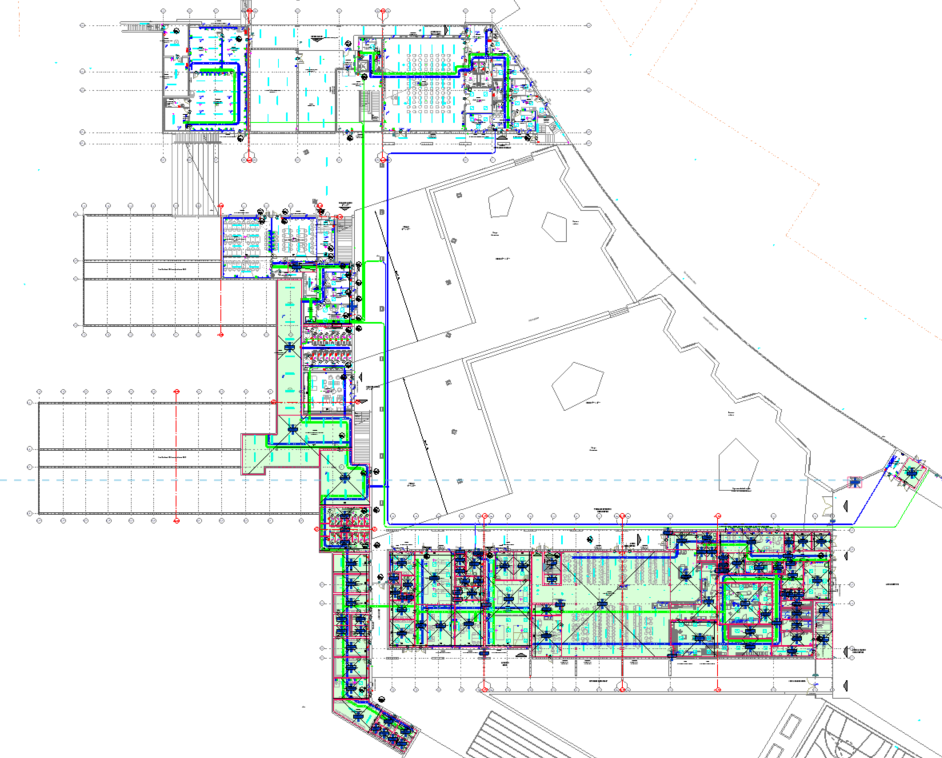

Salut à tous ! J'ai un problème avec des espace que j'essaye de placer sur un seul et même projet (Maquette archi lié dans ma maquette projet) J'ai plusieurs bâtiments avec plusieurs niveau de RDC et un bâtiment qui se partage 3 niveaux de RDC diffèrent Quand j'essaye de placer mes espaces sur un bâtiment tout va bien quand je passe sur le bâtiment avec 3 niveau je ne vois qu'une partie des espace placé et quand je vais sur un autre bâtiment encore je ne vois aucun espace de placé (même avec l'ampoule) pourtant ils sont bien placés car quand je sélectionne tous les espaces il y en a un certain nombre et donc je sais qu'ils sont bien placé Merci pour votre aide si vous avez une idée de comment les afficher si j'ai raté une option ou quoi que ce soit comme ca fais un moment que je n'ai pas touché à ce coin la ^^ Voici une capture explicite Batiment du haut 1 niveau de RDC (RDC "haut") Batiment du milieu 3 niveaux de RDC (RDC "haut" / RDC "intermiédiaire" / RDC "bas") Batiment du bas 1 niveau de RDC (RDC "bas")

Salut ! Pour du générique rien de tel que de concevoir ces propres famille paramétrable ! ^^ (il faudra te lancer dedans si jamais pour pouvoir vraiment faire ce que tu veux) Apres tu peux regarder dans la bibliothèque de revit par défaut il doit y avoir des familles que tu pourrais modifier facilement je pense ? Je ne connais pas vraiment de site regroupant des familles générique car la plus part du temps ce qu'on trouve sur les sites c'est des fichiers fournisseur (après rien ne t'empêches de pécher dedans et de renommer et d'enlever toute trace de la marque) (BIM object / BIM content / Free BIM objects / Revit city / ect) A+

Salut ! Je viens de me souvenir aussi que si tu es sur une maquette bien faite avec des pièces et des espaces il me semble qu'il y a une fonction grillage ou quadrillage je ne sais pu, qui peut servir je crois à ce genre de chose aussi 🙂 En clair tu cliques sur cette fonction et tu sélectionnes une pièce ou un espace je ne sais pu lequel des deux désolé ^^ et ca te créé un quadrillage et tu peux définir l'espacement des lignes je crois 🙂

Salut, Ce que tu cherche à faire est une implantation précise ? est-ce que tes luminaires sont avec ou sans hôte ? il y a plein de façon de procéder : Tu fais du classique mais simple et rapide copier avec les distances voulu entre chaque luminaire Tu peux utiliser les cotations entre chaque luminaire posé Il existe aussi un principe de création de famille pour avoir un même objet avec des distance voulu il me semble Et je pense avoir oublier d'autre solution ^^ Edit : Il me semble que tu peux aussi faire du dialux to revit si jamais 🙂 Et il doit peut-être exister un plugin pour ca ? a chercher ^^

Bonjour à tous, J'aimerai exprimer 2 de mes vrai projet BIM auquel j'ai pu participer dans le début de ma longue carrière qui m'attends je l'espère sauf si ces expériences continuent ainsi… Pour vous expliquer en bref 2 projets BIM qui se font (je fais la partie elec) (je suis en conception) L'entreprise dans laquelle je suis fait elec cvcpb et structure 1 projet que j'ai repris après APD un début assez fastidieux mais de mon point de vu j'ai limité la casse car maquette très bancale (mais ne partons pas dans un sujet qui n'est pas le principal) après rendu du PRO beaucoup de remarque sur le BIM (nom des familles en IFC, géo référencement, nom des matériaux des familles, et j'en passe..) ces points ont été résolu, pourtant le client refuse de nous payer car encore des problèmes soulevé par l'AMO BIM nous avons fait 3 PRO en tout pour régler les problèmes pour au final que notre PRO ne soit pas payé à 100% ce projet était une catastrophe donc je me suis dit que ce n'était que la faute du projet et de comment il a été commencé niveau BIM. Je m'en suis donc arrêté là. Viens le 2eme projet ou cette fois je le commence depuis le début (même client) on se calle correctement sur les noms des famille en IFC, les noms de matériaux, le géo référencement, ect, (bon tout ne se passe jamais comme prévu avec les exports il se trouve que certains noms n'ont pas suivis lors de l'export ce qui peut arriver) mais rien de bien grave car l'AMO BIM approuve notre rendu par rapport à la convention BIM, et pourtant le client refuse de nous payer l'intégralité de l'APD BIM à cause d'une synthèse qui n'a pas été assez faite de son point de vue, d'un point de vue je veux bien qu'on me dise que la synthèse est bancale mais d'un autre on est en APD on ne peut pas nous demander un projet sans clash entre les lots pour un APD du coup j'ai abandonné et laissé passer le message et avalé la pilule. Mais après ce que je me dis est-ce qu'on peut vraiment mettre la synthèse dans le BIM ? Pour moi non on a pas attendu le BIM pour faire de la synthèse Refuser un APD BIM pour de la synthèse est-ce vraiment juste ? Je ne pense pas Ce que je voulais savoir c'est est-ce que vous avez aussi ce genre d'expérience désastreuse ou non ? Et quel est votre avis concernant la synthèse et le BIM (je ne parle pas de l'un ou de l'autre mais bien des deux assemblés) Merci 🙂

Salut ! Bien évidemment que tu peux ajouter un paramètre sans recréer un fichier texte sinon imagine le bordel ! ^^ Et oui on sait qu'un paramètre nous sera utile sur plusieurs projets en pratiquant et tout est comme ca toute façon on apprend sur le tas ! 🙂 Si tu n'en as jamais eu besoin tant mieux c'est que tu arrives à produire sans, mais peut-être qu'un jour tu te feras une réflexion sur un paramètre et tu te diras pourquoi je n'y ai pas pensé plus tôt ^^

Incroyable il fallait que j'en parle pour qu'ils sortent leur version 2023 ^^ bon eh bien déjà une bonne chose de réglé ! Maintenant il me reste plus que les matériaux...

Bonjour à tous ! Je suis un peu dans une impasse avec un projet que je dois effectuer en BIM avec une MOA assez pointilleuse, je me heurte à un problème concernant les familles et surtout les matériaux. Voici le contexte : REVIT 2023 J'effectue une maquette ELEC 1 - Je dois réussir a supprimer les matériaux non utilisé par mes familles oui j'ai la purge mais il reste toujours des matériaux que je n'utilise pas car il y a toujours des famille qu'on ne peut pas supprimé dans revit car il doit garder pour X ou Y raison au moins un type de mur ou autre donc des matériaux lié à ces familles. Ma question vous vous en doutez est comment je peux réussir à supprimer les matériaux que je n'utilise pas avec mes familles elec sans avoir à chercher si tel matériaux c'est bien dans une de mes familles et tel matériaux non. 2- Comment renommer facilement les familles (l'outil diroots n'étant actuellement pas dispo sur RVT23) auriez vous un autre outil ? (Je dois renommer toute mes familles avec la codification que veux la MOA) Merci !

Hm il me semble qu'il veut pourvoir sélectionner les éléments verrouillé mais sans voir les punaises

Salut ! Tu peux aussi être amené à utiliser des paramètres partagés pour le BIM ! Comme par exemple le fameux paramètre "IfcExportAs" qui classifie directement tes types "revit" dans la bonne classe IFC quand tu fais un export pour lire par exemple dans bimcollab ou autre viewer ifc.

Bonjour à tous ! J'ai un collègue qui a un problème il travaille sur une copie local d'une maquette centrale quand il enregistre tout se passe bien mais quand il synchronise un message d'erreur apparait "La famille est connectée à un réseau et la connectivité ne peut pas être maintenue." (il est bien le seul à modifier les réseaux concernés personne d'autre ne les touche) Et ce message concerne plus de 50 familles d'un coup donc refaire les connexions des réseaux s'avère un peu fastidieux si ca le fait à chaque synchronisation... est-ce que quelqu'un a déjà eu se problème et sait comment le régler ? Merci 🙂
