john57

Bonjour, Je souhaite modifier un fichier .stp qui est composé de plusieurs solide ".ipt" et d'assemblage ".iam" Pour ce faire j'ouvre une des pièces via un clic droit sur celle-ci donc j'obtient uniquement la pièce en format ipt. Il faut que je simplifie la pièce au maximum (suppression des perçages, suppressions des congés etc) La fonction "Remplir les cavités" pour supprimer les perçages inutiles fonctionne sans problème Par contre la fonction "Supprimer les détails" ne fonctionne pas toujours. Lorsque je veux simplifier certains congés j'ai un message "Aucune face n'a été supprimée" qui apparaît (environ 10% des congés) et j'ignore pourquoi. Le plus gênant est lorsque je fais "sélection automatique" il suffit d'avoir un seul congé qui pose problème pour que la commande m'affiche le message d'erreur "Aucune face n'a été supprimée" et dans ce cas aucuns des congés sélectionnés n'est simplifiés... Je crois que les dessins 3D que je souhaite simplifiés ont été réalisés avec Creo. => Comment contourner ce problème? Merci d'avance!

Nan je n'ai pas accès aux extrusion, esquisses etc comme pour les fichier step Si je comprends bien dans Creo il y a des contraintes d'assemblages et des arbres de constructions et dans un fichier step on a uniquement la partie graphique et c'est pour cette raison qu'on a pas de problème de montage en passant par un fichier step?

Bonjour, Je souhaite ouvrir des fichiers au format Creo (.prt pour les pièces uniques et .asm pour les assemblages) dans Inventor. Mais lorsque j'ouvre un des assemblages .asm toutes les pièces sont montées n'importe comment. Il n'y a plus aucune contrainte de montage. Lorsque j'enregistre d'abord le fichier Creo en format step je n'ai plus ce problème. Est ce qu'Inventor est capable de gérer des assemblages .asm de Creo? Ou faut-il obligatoirement enregistrer en format Step avant d'ouvrir dans Inventor? Ou s'agit-il d'un problème de paramètres dans Inventor? Merci d'avance

Merci pour la réponse Il est possible de faire manuellement (sur chaque pièce individuellement) certaines modifications ("Supprimer les détails" et "Remplir les cavités") dans un fichier STEP. Donc je voulais savoir si il était possible de faire une sorte de script via iLogic ou une autre fonctionnalité d' Inventor du genre: - Ouvrir pièce 1 - Sélectionner toute les faces - "Remplir les cavités" - valider - Sélectionner toute les faces - Supprimer les détails - Valider - Fermer pièce 1 Ce genre de scrpit est faisable sur Autocad pour "purger", "ajouter des calques" etc Est-il possible de faire le même genre de manipulation sur Inventor? Merci d'avance

Bonjour, Est-il possible d'utiliser des règles iLogic afin de simplifier un fichier STEP. => Insérer les fonctionnalités "Supprimer les détails" et "Remplir les cavités" dans une règle et l'appliquer sur toutes les pièces composant un assemblage. => Supprimer (ou masquer) automatiquement toutes les pièces d'une certaines taille (pour la visserie par exemple) Merci d'avance.

Merci pour l'astuce ça a fonctionné.

Merci pour vos réponses, En effet je peux déplacer la pièce ou ajouter de la matière sur une des faces par exemple mais si je veux par allonger la pièce c'est possible ou pas? Si oui comment?

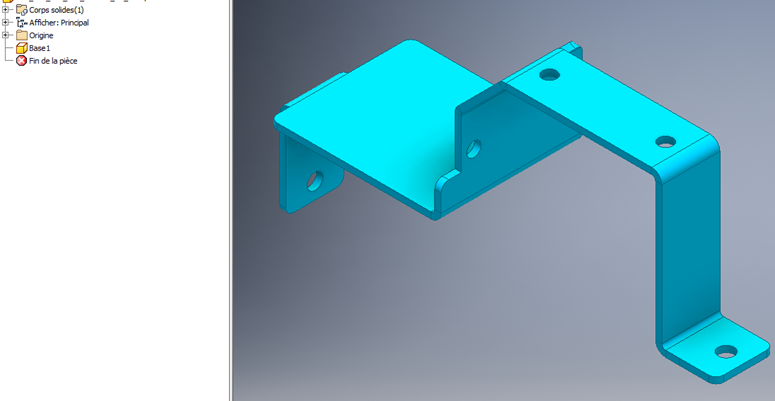

Bonjour, Je souhaite modifier un fichier .stp qui est composé de plusieurs solide ".ipt" et d'assemblage ".iam" Pour ce faire j'ouvre une des pièces via un clic droit sur celle-ci donc j'obtient uniquement la pièce en format ipt. (voir en PJ une capture d'écran) Les seules modifications que j'arrive à effectuer sur cette pièce sont: - "Supprimer les détails" : très utile pour supprimer les chanfreins etc. - "Remplir les cavités" : pour supprimer les perçages - Modifier une fonction existante en cliquant directement dessus(par un exemple un perçage) là je peux déplacer, agrandir ou supprimer ce perçage Mon problème est que je n'arrive pas à accéder à l'esquisse de la pièce du coup je ne peux pas modifier la forme de celle-ci comme je le souhaite. Comme le montre la capture d'écran il n'y a qu'un seul solide "Base1" pour cette pièce et impossible d'accéder à l'esquisse est donc aux cotations de la pièces. Ne connaissant pas très bien les fonctionnalités "avancés" de Inventor je ne sais pas de quelle façon la pièce à été dessinée et donc comment la modifier. Pour info j'utilise la version Inventor 2016. Merci d'avance pour vos conseils!
