Merci pour vos réponses à tous. bonne fin de semaine

Bonjour Olivier alors, effectivement concernant le calcul multi emprise, je n'y ai pas pensé pour les stocks ...bien que je l'utilise régulièrement pour des calculs par parcelles. Je vais changé ma méthode, merci pour le rappel. Je ne connais pas les MNE et MNS ...j'ai donc regardé vite fait sur le net pour comprendre un peu et corrigez-moi si je me trompe : MNE : issus de la photogrammétrie et génère un nuage de point, dont on peut sélectionner la densité MNS = le maillage issu du MNE, la précision dépend de la densité, donc plus léger qu'un MNT issu d'un nuage RCP brut RCP = nuage de point brut avec toutes les données , donc très lourd à utiliser Pour le détourage , il se fait directement sous RECAP

Bonjour Didier oui ils sont issus du même nuage de point, c'est juste un découpage qui génère un décalage. je reprends mon explication : à partir de relevé par drone, je récupère un nuage de point A, dans celui-ci, je détoure tous les stocks B,C,D etc... je fais un un fichier RCP pour chaque. Ils sont tous remis en vue de dessus dans RECAP. je passe sur Autocad, à partir des fichiers RCP, j'insère le nuage A, je génère un MNT (pour une mise à jour de la topo générale) ...j'insère ensuite le B, je génère un MNT ...je fais 2 coupes provisoire en croix pour vérifier si tout est OK et je m'aperçois qu'il y a un décalage en position et en alti. le contact au sol avec le MNT de base (trait vert) est ok, mais plus entre le MNT A (trait blanc) et le MNT B (trait rouge) qui sont tous les 2 issus du même fichier RCP sur un calcul stock, cela ne me pose pas de problème pour le volume, mais je trouve ça anormal : si je dois transmettre des coupes, un décalage pareil, ça va pas le faire ! ça peut remettre en cause mon levé.

Bonjour LILI2006 merci pour les réponses, mais il ne s'agit pas de nuages différents, juste d'un découpage dans un seul (le trait blanc) pour générer plusieurs "zones" de calculs (les traits rouge)... je prends le nuage de point, je fais la découpe, le replace en vue de dessus puis l'enregistre ...je le récupère sous Autocad / Covadis, je crée un MNT de l'ensemble, puis un autre de la découpe ...et si je prends une coupe temporaire (capture d'écran plus haut), j'obtiens ce décalage à la fois en position et en alti ...pas logique le MNT vert est lui, issu des relevés de terrain "classiques" càd terrestre, il me sert de contrôle pour les bords (replats) des stocks, pour voir si j'ai un écart en alti.

bonjour il y a la commande GEOCARTE pour une vue aérienne générale, puis IMAGEGEO pour un découpage d'une zone. en sélectionnant l'image, dans les propriétés on peut régler la définition. seul problème : liée au dessin, non exportable et non copiable d'un dessin à l'autre je n'ai pas vu que l'on était sur Autocad LT ...je ne sais pas si les commandes y sont ! dsl

Bonjour M'sieur ! je suis sous Autocad Map 3D 2022 .0.1 et Covadis 17.1g voilà

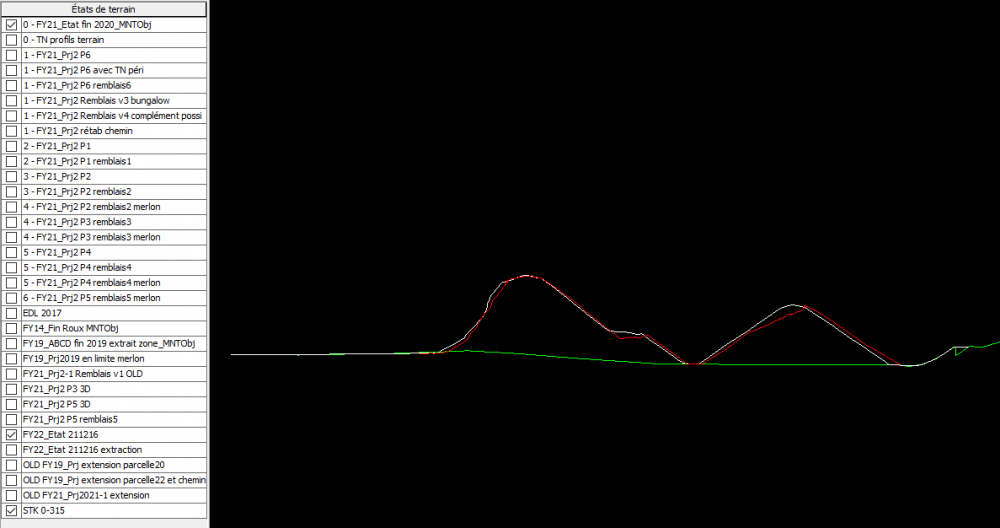

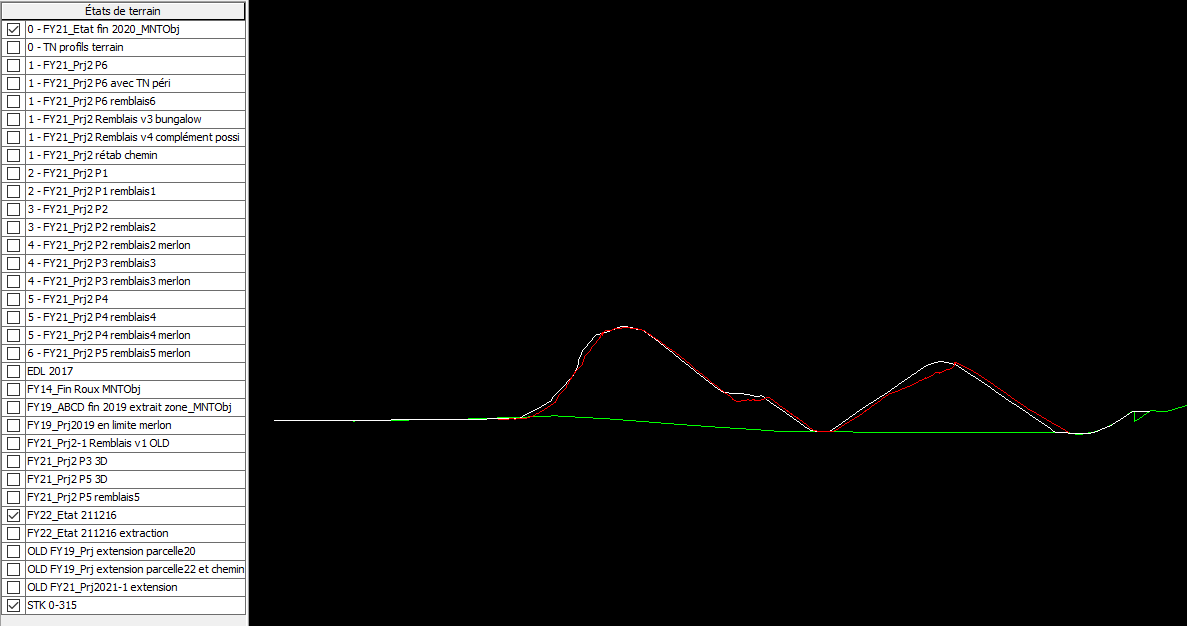

Hello ! me revoici ... avec un nouveau soucis Un tour d'horizon , je travaille dans les travaux publics, nous avons des carrières, je fais des relevés par drone, je sort des orthophotographies / des fichiers RCP avec nuage de point. ces fichiers me servent à générer des MNT pour des calculs de volumes ...jusque là tout va bien ? Un peu plus en détail, je part d'un nuage global, dans lequel je détoure les stocks, les zones d'extraction, afin de limiter la zone et le temps de calcul. sauf que ...en contrôlant mes MNT (issus des découpes de nuage et le global) par rapport à la base connue pour les calculs, avec l'option coupe temporaire "ETERCOUPE" , je m'aperçois que les MNT de stocks ont un décalage en position et en Z par rapport au MNT global ...ils ont l'air d'avoir la même forme, mais un peu à côté de la plaque ! merci pour le travail à venir de vos neurones! dans la coupe jointe, le vert = TN de base / le blanc = MNT global / le rouge = MNT stock découpé dans le global

Ha bin de suite ça va bcp mieux ! un grand MERCI à vous et très belle fin de journée !

Bonjour à tous Je viens d'ouvrir un dessin dans lequel je voudrais mettre 2 vues sur l'écran : 1 vue en 3D + 1 en plan normal 2D. J'arrive très bien à partager mon écran, mettre en 3D d'un côté ...sauf que ...quand je repasse dans la vue 2D, le côté modifié en 3D reprends exactement le même affichage général 2D Auriez-vous une solution à me soumettre pour que l'affichage 3D reste tel que je veux ? En vous remerciant pour votre aide ...belle journée à tous. DD

C'est bon , c'est revenu ... Tout est rentré dans l'ordre. Merci pour le tuyau ! Bye

:P ;)

Bonjour à tous je viens d'avoir un souci sur un dessin : je voulais faire un décalage en 3D , avec projection sur un Mntobjet ... sauf que j'ai planté Autocad ! je relance, et là plus de Covadis ! Les menus sont affichés, mais les commandes ne répondent plus ... d'ailleurs Covadis ne se charge pas au lancement. J'ai changé de compte utilisateur ... même souci ! Dès que je lance une commande, j'ai un message en ligne de commande "fichier ARX non valide" Si je force Covadis seul, j'ai un panneau qui me demande le fichier LTU.EXE ...qu'est ce donc ? Je suis sous AutoCAD MAP 3D 2021 + Covadis 17.1c En vous remerciant, AR

Bonjour à tous, je voudrais changer l'ordre de création des onglets de présentation, en bas de la fenêtre de dessin : - actuellement les onglets sont dans l'ordre du plus ancien au plus récent : "objet" / dessin 1 / dessin 2 ... le plus récent ce place à droite - ce que je voudrais faire : inverser l'ordre de ces onglets : "objet" / dessin 2 / dessin 1 ... le plus récent ce place de suite après "objet" , les plus anciens à droite. A vos idées ... Salutations DD

Super ...et moi qui cherche comme un fou ...pour rien. un grand merci ! bonne journée.

Hello tous ! merci pour vos réponses ...je regarde vos astuces. mais cela ne me dit pas pourquoi j'ai perdu la ligne dans le menu déroulant "insertion" ...elle y était dans la version 2019. bien à vous @+
