barbichette

Bonjour, Pas d'idée sur mon problème ? Ce n'est pas bloquant, mais juste un peu chiant de devoir re-noter les côtes qui ont sauté...

Bonjour, Le problème qui m'amène ici dure depuis quelques temps, mais il est très handicapant. Ma version de Autocad est la suivante : T.161.0.0 autocad 2023.1.2 Mon problème est le suivant : Mes côtes sautent... Voici le plan de base : Voici le même avec le problème Ou un autre extrait du même plan En fait les points d'accrochages des cotations sautent et se déplacent. Cela ne le fait pas sur toutes les côtes Cela concerne surtout les côtes pivotées (mais aussi parfois les côtes alignées) Sur le plan en exemple, j'ai juste : isolé un calque au pif, puis activé tous les calques. Cela arrive parfois également que Autocad me signale que le fichier doit être récupéré. A l'issue de la récupération, une partie des côtes sont affectées du problème. Cela arrive également au moment de la sauvegarde automatique. Cela vous est-il déjà arrivé et comment résoudre ce problème ? Merci

Bonjour, J'ai récupéré les plans d'un projet d'un bâtiment de 17 étages. Sur ce plan, il y a un grand nombre de côtes. Certaines de ces côtes présentent un problème La position de la ligne de côte par rapport aux point d'attache est décalée en X. Y'a t'il la possibilité de faire en sorte que la ligne de côte soit remise exactement sur les points d'attache. On a essayé de "triturer" toutes les propriété de nos côte, mais aucune ne semble gérer le décalage entre les points d'attache et la position des lignes de côte.

Ok Donc il n'y a pas de mise à jour d'installé. Question, la 2023.1.2, il faut la mettre ? Question numéro2, Ma version du T et la tienne ne correspondent pas, c'est en raison de la mise à jour ?

Bonjour, En vérifiant la version de mon Autocad 2023 il est noté : T.53.0.0 AutoCAD 2023 Et en allant sur le site de Autodesk, je viens de voir que la dernière mise à jour dispo est la : AutoCAD 2023.1.2 Update 64-Bit Ma question : comment savoir à quelle version de mise à jour je suis en ayant mon numéro T.53.0.0, Et faut il installer la 2023.1.2 ?

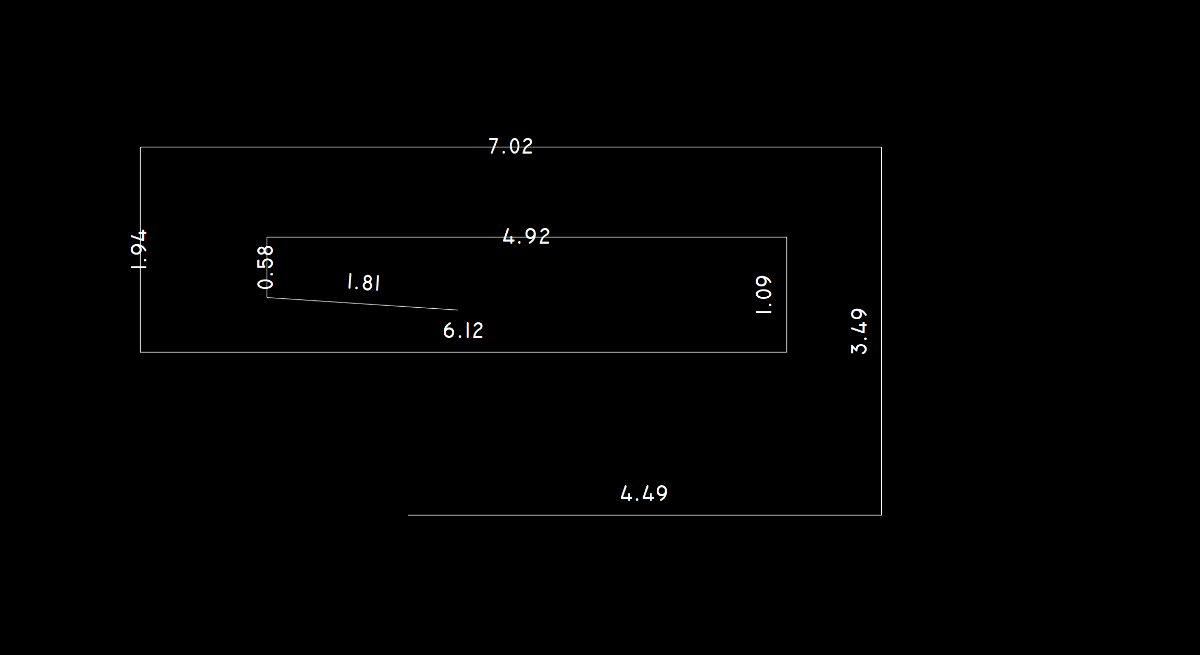

Salut Luna, Tout d'abord, merci pour ton aide précieuse... ça a fonctionné, mais j'ai maintenant un "problème" : Quand la polyligne est orienté de droite à gauche, le décalage du texte de 15cm (ou de la valeur définie) fait que celui-ci se retrouve "sur la ligne" (par exemple pour 7.02, 1.94, 4.92, 0.58....) Je pense que cela est dû au problème que tu évoques quand à la valeur de "d".

Cette routine est tout simplement extraordinaire. Comment pourrais-je la modifier pour que les longueurs se notent avec un décalage de 15cm par rapport à la ligne ? La plupart des polylignes que je cherche à dimensionner sont des représentations de murs d'une épaisseur de 20 cm, et donc le texte est superposé avec la ligne) Meric

Merci beaucoup.... Ca marche très bien

Bonjour, Je réalise mes métrés sur Autocad. L'ensemble des plans d'un projet sont dans le même fichier et les différents niveaux sont séparés d'une distance de 100 M Je cherche à créer des macros qui pourraient me permettre sur un simple clic sur un icône - de faire un panoramique de 100 m dans l'axe X - de faire un panoramique de -100 m dans l'axe X - de faire un panoramique de 100 m dans l'axe Y - de faire un panoramique de -100 m dans l'axe X J'avoue avoir essayé de récupérer les éléments notés dans la barre des tâches quand je tape la commande à la main, mais je ne sais pas comment les convertir en ligne de code.

En fait c'est moi qui suit trop con.... Je n'ai pas attribué la bonne macro au bon bouton...

Bonjour, J'ai récupéré ce lisp qui me permet de transformer une Multiligne en Polyligne. Ca marche super bien sauf que cela n'agit qu'une seule multiligne à la fois. comment pourrais-je modificer ce lisp pour qu'il prenne en compte une sélection de ML ? ;;--------------=={ Multilines to LWPolylines }==-------------;; ;; ;; ;; Converts a selection of Multiline (MLINE) objects into ;; ;; LWPolylines. ;; ;;------------------------------------------------------------;; ;; Author: Lee Mac, Copyright © 2012 - www.lee-mac.com ;; ;;------------------------------------------------------------;; ;; Version 1.1 - 10-06-2012 ;; ;;------------------------------------------------------------;; (defun c:ml2pl ( / *error* doc el en i s1 s2 val var ) (defun *error* ( msg ) (if val (mapcar 'setvar var val)) (if doc (LM:endundo doc)) (if (not (wcmatch (strcase msg) "*BREAK,*CANCEL*,*EXIT*")) (princ (strcat "\nError: " msg)) ) (princ) ) (setq doc (vla-get-activedocument (vlax-get-acad-object)) var '("CMDECHO" "PEDITACCEPT" "QAFLAGS") val (mapcar 'getvar var) ) (if (setq s1 (ssget "_:L" '((0 . "MLINE")))) (progn (LM:startundo doc) (mapcar 'setvar var '(0 1 0)) (repeat (setq i (sslength s1)) (setq en (ssname s1 (setq i (1- i))) el (entlast) s2 (ssadd) ) (command "_.explode" en) (while (setq el (entnext el)) (ssadd el s2) ) (command "_.pedit" "_M" s2 "" "_J" "" "") (setq s2 nil) ) (mapcar 'setvar var val) (LM:endundo doc) ) ) (princ) ) (defun LM:startundo ( doc ) (LM:endundo doc) (vla-startundomark doc) ) (defun LM:endundo ( doc ) (while (= 8 (logand 8 (getvar 'undoctl))) (vla-endundomark doc) ) ) (vl-load-com) (princ)

Ok, merci à vous, je vais lui indiquer la procédure...

Bonjour, La question est dans le titre. J'utilise Autocad 2022 et un géomètre doit me fournir un plan. Mais ce plan est en Mensura, et il me dit qu'il n'est pas en mesure de le convertir en DWG. Vrai ou pas ? Comment, au final, pourrais-je récupérer son plan pour l'utiliser ?

Bonjour, Je souhaiterai pouvoir faire la chose suivante : Tracer une multiligne qui aurait ces caractéristiques : - Ligne du haut : décalage de 0.5 - type le ligne continuous - couleur Ducalque - ligne centrale : décalage 0 - type de ligne Limite2 - couleur Dubloc - ligne du bas : décalage -0.5 - type de ligne continuous - couleur Ducalque Activation du remplissage de la multiligne avec pour paramètre Ducalque Voilà ce que je souhaiterait faire, mais je ne sais pas comment faire ni même si c'est possible - Définir des épaisseur de ligne différentes - Déterminer une transparence, mais uniquement pour le remplissage

Salut Oli553, Aurais tu des copies d'écran de l'explorateur W11 ?

Salut, Il te faut le volume de quoi ? Du vide dans le skate park ?

Bien sur : Outils=> Personnaliser=>Menu Dans le cadre liste des commandes, créer une nouvelle commande Donner un nom, dans la macro : ^C^C(command "_.chprop" (ssget ) "" "CA" "! ! métré - Cotation Décompté" "") Choix d'un icône de bouton Rajout de cet icône/commande dans la barre d'outils souhaitée =>Appliquer=>Ok

Bon, Finalement, vous m'avez incité à chercher et comprendre au lieu de juste demander à ce que l'on me le fasse. J'ai finalement trouvé. J'ai créé un icône et lui ait attribué la macro de commande suivante : (command "_.chprop" (ssget ) "" "CA" "! ! métré - Cotation Décompté" "") et cela fonctionne. Merci

Euh ? oui sûrement...

J'ai donc fait des recherche et j'ai trouvé ce bout de code (defun c:setpl1 () (command "_.chprop" (ssget ) "" "LA" "! ! métré - Cotation Decompte" "") ) Setpl1 : lance le lisp chprop : c'est la commande qui va changer le calque de la sélection "! ! métré - cotation decompte" : est le nom du calque de destination mais cela ne fonctionne pas autocad me renvoi "<selection: 284>"

En fait non... L'ordre est bien Je sélectionne les cotations que j'ai pris en compte je clic sur un icône et zou, plus rien à faire. En fait, pour expliquer la raison du besoin de ce lisp est que je l'utilise pour faire mes métrés. J'ai un certain nombre de cotation sur mon/mes plans, et dès que je prend en compte une cotation, je la déplace du calque "Cotation" au calque "Cotation décompté" Ce lisp est destiné à réduire (un tout petit peu) mes actions.

Salut Luna, En fait je suis plutôt calé en programmation VBA pour Excel. Je connais un peu le principe des variables et des commandes. Je sais également que ce domaine est très sensible à l'écriture (code, parenthèses, ordre des commandes...) J'ai déjà posé un certains nombre de question ici, et ait reçu en retour des réponses très utiles. Mais à chaque fois que j'ai essayé de décrypter les codes qui m'ont été envoyé, je me suis heurté à mon manque de connaissance en lisp et un manque de temps pour les approfondir.

Salut JPhil, Tout d'abord, merci d'avoir prit le temps de regarder mon problème. Ensuite, pour répondre à ta question l'ordre est plutôt : 1) sélection du ou des objets à déplacer 2) clic sur l'icône (lié à la commande lisp) qui déplace les objets dans le calque voulu 3) désélection des objets

En fait j'en suis à : Je ne sais même pas par où commencer...

Bonjour, Je voudrais créer un lisp qui se nommerait : Décompté et qui ferait l'action suivante : Quel que soit l'objet sélectionné => déplacement dans le calque : "! ! métré - Cotation Décompté" Le calque "! ! métré - Cotation Décompté" existe déjà Comment faire ? j'ai essayé d'enregistrer une action (l'équivalent de enregistrer la macro sur Excel) mais je ne pense pas que ce soit la bonne solution...
