Bonjour, Je dois créer un fichier pour une niveleuse au Format 12 ou 10.8 SVB ou SVL. J'ai mon listing de point topogrpahiques. Comment l'exporter dans le bon format ? Merci

Quand j'essaye, il me dit : COVADIS v13.0f : insertion de points topographiques à partir d'un MNT. ERREUR : le dessin ne contient pas de faces. J'ai crée un MNT Objet.

Merci pour cette réponse très complète. Concernant le calcul de plate-forme, de quelle fonction parles-tu ? Comment créér son MNT Projet facilement ? Avec les pentes et les noues ? Merci encore.

Bonjour, Je vais réalisé un levé topographique assez dense pour une plateforme. Le but final est de donner un fichier au terrassier avec un maillage tous les 5m avec l'altitude actuelle et la souhaitée. La plateforme comprend une pente régulière du Nord au Sud et 2 noues réparties sur la largeur (EST/OUEST). Création des points de l'état actuelle 1) Réalisation du levé. 2) Calcul du MNT du levé Covadis 3D->MNT OBjet->Créer avec assistant 3) Création du maillage tous les 5m Covadis 3D->Visualisation du relief->Création d'un maillage d'un maillage régulier En face 3D ou polyface ? 4) Création des points topographiques au "intersection" du maillage et raccroché bien sûr au MNT Est-ce possible ? Création des points de l'état souhaitée 1) Dessin des pentes et noues en 3D J'ai bidouillé dur pour arrivé à dessiner mes différents faces en 3D dans un calque. 2) Création des points topographiques à la même place que ceux de l'état actuelle mais avec l'altitude souhaitée Aucune idée comment faire ça. Voilà si vous pouviez me donner des pistes pour avancer. Merci

Bonjour, J'ai décidé de me mettre à AutoCAD 3D pour les pièces avec coupes. Je commence doucement avec les tutos du site du zéro : Tutorial Il parle du Gizmo de rotation. J'ai rien qui ressemble. Est-ce disponible dès AutoCAD 2007 ? Et si non, comment rotationer une polyligne par rapport à un axe ? (Dans mon cas X). http://img15.hostingpics.net/thumbs/mini_585127Sanstitre.jpg Merci Edit : en fait comment afficher les barres d'outils des fonctions 3D, style genérer coupe,etc.

En fait, la (petite) société où je bosse crée une autre société. Et pour l'instant, c'est moi qui fait les plans nécessaires à la construction de cet atelier. Donc j'ai fait des plans de bâtiments, de pièce pour pont roulant, enfin tout ce dont ils ont besoin pour faire leur commande et monter leur usine. Mais je pars de zéro. Et quand l'usine sera en route, je devrais faire les plans pour les usineurs/programmeurs sur place. Mais je pense qu'ils prendront un autre dessinateur car je pourrais pas tout faire. Normalement je suis le géomètre de la première boîte et je m'occupe des levés, implantations, recolements pour leur chantier (d'où Covadis).

Merci pour vos réponses. En fait, je recherche une charte graphique qui répondent au norme du dessin industriel. J'ai trouvé ce lien qui explique un peu pour se créer un cartouche : SiteduZero Et sinon ce sont des plans pour usinage de pièce en acier. Mais après je fais un peu tout (commande de tôle, de pièce pour machine,etc...). J'ai à faire des coupes et des vues de côté. Je fais ça pour l'instant avec AutoCAD en 2D mais pas pratique. Quand il y a une modification, je dois modifier toutes les coupes manuellement. Pensez-vous que je devrais passer à autoCAD en 3D, ça me simplifierait les MAJ ? Ou sinon un autre logiciel assez simple à me conseiller ? Je vais chercher si il existe un bon magazine/revue sur AutoCAD. Merci encore.

Bonjour, Je ne faisais que des plans topographiques mais je dois maintenant faire des plans de dessin industrielle avec des coupes, des plans au mm. J'ai acheté le guide du dessinateur industrielle de Chevalier qui m'aide déjà bien. Je le trouve juste pas très précis sur le dessin du cartouche. C'est pourquoi je recherche des cartouches de dessin industrielle avec si possible des styles de côtes bien défini et répondant au norme du dessin industriel. Merci à qui peut m'aider.

Merci pour la réponse. 1) Ok je vais m'y atteler. 2) ça vaut le coup de faire par exemple : - mm_distance_0_décimale - mm_distance_1_décimale - mm_distance_2_décimale - mm_distance_3_décimale - m_distance_0_décimale - m_distance_1_décimale - m_distance_2_décimale - m_distance_3_décimale 3) ensuite sur la fenêtre "Gestionnaire des types de lignes" Où trouve t'on cette fenêtre ? Etle facteur d'échelle globale, ça se trouve où ? Donc je fais mes types de ligne (surtout CACHE et AXE) dans ma fenêtre de présentation ? Et non dans l'onglet objet pour voir ce que ça va réellement donner ? Et dans mon onglet objet, l'échelle me donnera des pointillés correct ? Désolé si c'est pas clair.

Merci pour la réponse. L'option TTR a l'air bien approprié.

Je relance le post pour un autre profil de rail : http://img15.hostingpics.net/thumbs/mini_260699zoom.jpg J'ai un problème en problème en haut à gauche sur l'enchaînement des rayons R8/R300/R80/R13. Comment le traceriez-vous ? Le R13 commence pour moi à 15.19 de l'horizontal au point d'intersection avec la pente 1/20 qui sert aussi de tangente, ça je suis quasi sûre. Le R8 est un raccord avec l'horizontal et la verticale. Mais après comment tracer les deux rayons R300 et R80 avec ces contraintes et pour que leur point d'intersection soient tangente au deux. Je suis pas sûre que ça soit possible ? Et comment prendre en compte l'inclinaison de 1/40. Si quelqu'un a déjà fait ce type de dessin et peut m'aiguiller... Merci

Voici mon fichier actuel avec les cartouches pour dessin industriel. Par ici

Bonjour, mon poste a évolué récemment. Alors que je ne faisais que du relevé topographique et plan projet, je suis maintenant amené à faire des plans de dessin industriel. Genre pièce, soudure, tige filetée... Je me suis acheté le "Guide du dessin industriel" de Chevalier qui a l'air de faire référence dans ce milieu. J'aurais voulu savoir si il existe de bon logiciel (gratuit?) pour faire du dessin industriel. Actuellement j'ai autocad Map 3D 2007 et Covadis mais j'ai beaucoup de mal pour les côtes et les styles de ligne. Sinon existe t'il des styles de côte pour le dessin qui respecte les normes de ce type de dessin ? Pareil pour les types de ligne ? Je dessine ces plans au millième mais mes styles de ligne change entre l'espace objet et l'espace papier (en général je sors au 1:50) ? Des lignes CACHE au moment de l'impression deviennent pleine et je dois bidouiller mes échelles du type de ligne pour avoir quelques choses de correct. Si quelqu'un peut m'aider. Merci

Moi je fais différement. 1) Je fais une ligne qui devrai être horizontale. 2) USCFOLLOW=1 3) SCU-Nouveau-Objet-> Clic ligne 4) USCFOLLOW=0 Je sais pas exactement à quoi sert uscfollow mais ça marche bien.

Merci pour ta réponse. J'ai d'abord regardé le DWG. Je vois que tu as rajouté un paramètre au bloc. Comment l'utilise t'on quand le bloc est inséré dans le fichier ? Dans les propriétés de la poignée, j'ai bien Type de poignée alignement mais dans Nom du paramètre j'ai des carrés (genre bug). Sinon le lisp, ça ne fonctionne pas trop. Je sélectionne mon bloc puis le début de mon appareil qui est le point tangent comme point de base, puis ma courbe et après il fait suivre mon bloc à la courbe mais pas du tout dans le bon sens. Tu as réussi à le faire fonctionner chez toi ? Merci en tout cas pour l'idée du bloc avec un paramètre je vais bosser ça. Edit : en fait j'avais le point d'insertion du bloc au même point que le point de paramètre et je n'arrivais pas à sélectionner à la souris le paramètre. J'ai refait mon bloc avec un paramètre Alignement tangent et ça fonctionne bien. Quelquefois il part dans un sens sans trop que je comprenne pourquoi mais c'est déjà très bien ! Merci beaucoup. Edit 2 : est-il possible de faire une droite tangente à un arc de cercle existant facilement ? Et inversement créer un arc de cercle d'un rayon défini qui doit être tangente à une droite en un point défini ? Actuellement, je décale ma ligne tangente du rayon R et je trace mon cercle de rayon R.

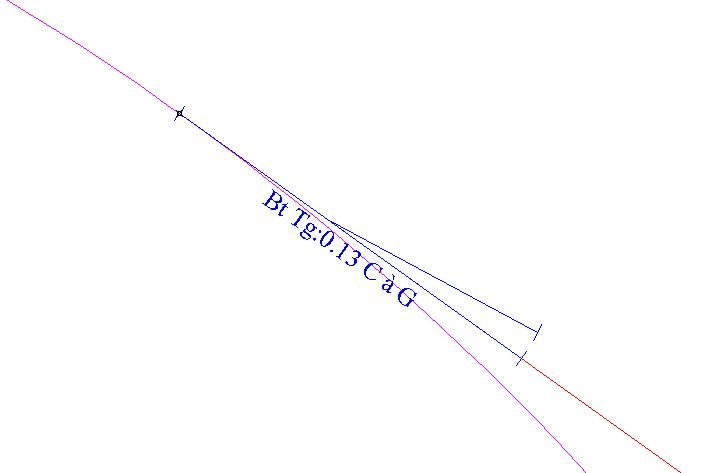

Bonjour, Je fais des projets de voie ferrée avec Autocad MAP 3D 2007 et Covadis. En voie ferrée, pour faire des intersections de voie, on utilise des appareils de voie (quelques détails). J'utilise un bloc pour représenter un appareil. Ce bloc représente les axes de voie. Par exemple pour un appareil Tangente 0.13 Court à Gauche, ça signifie que une voie va continuer tout droit et que une autre voie va partir sur la gauche. Après la tangente 0.13 signifie que la tangente de l'angle entre file déviée et file droite fait 0.13 (avec l'angle en grade). Chaque appareil est défini précisément, il est normalisé. Par exemple le Tg 0.13 CàG fait exactement 23.600m et l'angle d'ouverture 8.229902gr. (tan(8.229)=0.13) Voici en lien, le bloc que j'utilise pour l'insérer dans mes plans projets. Ce que je souhaiterais faire, c'est déplacer mon bloc appareil sur une tangente de cercle. J'ai fait une capture pour expliquer plus facilement. Donc j'ai une courbe de rayon 150 par exemple. Je cherche à placer mon bloc appareil au mieux pour la suite du projet. J'ai une contrainte à respecter: ma file droite doit être sur la tangente de la courbe au point de fin de courbe. Sur ma capture, j'ai représenté ma courbe en rose et la tangente au point en rouge. Ce que je voudrais faire c'est pouvoir déplacer mon bloc sur la courbe et qu'il reste toujours tangent au cercle. Actuellement, je trace la tangente au point puis je rotate manuellement mon bloc et ainsi de suite jusqu'à trouver la bonne place. Est-il possible de fixer une contrainte pour un bloc et permettre de le déplacer sur le cercle et qu'il reste tangente à ce cercle. Voilà un long discours pour essayer d'expliquer un truc pas très compliqué.

J'ai un problème similaire. Voici ce que la commande renvoie chez moi : Nom : "Standard" Fichier : "txt.shx" (texte) Nom : "" Fichier : "ltypeshp.shx" (forme) Nom : "Style-STANDARD" Fichier : "ltypeshp.shx" (texte) Nom : "Style-ENGINEERING" Fichier : "ltypeshp.shx" (texte) Nom : "Style-arial" Fichier : "ltypeshp.shx" (texte) Nom : "Style-WORKING" Fichier : "ltypeshp.shx" (texte) Nom : "S0" Fichier : "ARIAL.TTF" (texte) Nom : "ARIAL" Fichier : "ARIAL.TTF" (texte) Nom : "S2" Fichier : "italicc.shx" (texte) Nom : "romans-bloc" Fichier : "romans.shx" (texte) Nom : "S1" Fichier : "simplex.shx" (texte) Nom : "arialB" Fichier : "" (texte) Nom : "times" Fichier : "TIMES.TTF" (texte) Nom : "NORMAL_CAT" Fichier : "ARIAL.TTF" (texte) Nom : "Verdana 1.0" Fichier : "verdana.TTF" (texte) Nom : "Verdana 2.0" Fichier : "verdana.TTF" (texte) Nom : "1" Fichier : "simplex" (texte) Et donc le problème. Le lien mis pour le LISP ne renvoie sur rien chez moi. Merci http://img11.hostingpics.net/pics/931342Sanstitre.jpg

Bonjour, Merci pour vos réponses. Depuis que j'ai "bidouillé" les imprimantes. J'ai un problème récurrent et systématique. Sur certains plans quand je veux lancer une impression, je sélectionne mon imprimante (n'importe laquelle) après je choisis l'option fenêtre et je sélectionne la zone à imprimer. La fenêtre Publier revient mais là tout est bloqué. Seul façon de sortir de ça, un CTRL+ALT+SUP. C'est sur certains plans seulement (pas de pot c'est sur celui sur lequel je bosse le plus :( )

Merci ;-)

Bonjour, Je souhaiterais effectuer une petite manipulation assez simple mais je n'ai pas trouvé comment le faire proprement. J'ai deux courbes avec des Rayons différents. Je voudrais matérialiser par un cercle lorsque l'écartement des deux courbes est égale à une valeur. Actuellement, je fais mon cercle et je le cale au mieux avec les accroches objet "proche" sur une des deux courbes. http://data.imagup.com/11/1148361580.JPG Existe t'il un moyen de le faire proprement ? Merci Edit : Comme d'habitude, je trouve un moyen juste après avoir posté, c'est magique !! En fait, en décalant chaque courbe du Diamètre d'écartement, on trace un cercle ayant pour centre le milieu de l'intersection des courbes. http://data.imagup.com/10/1148362101.JPG

Depuis que j'ai fait quelques modifs, impossible d'imprimer sur le traceur. Quand je le sélectionne, ça donne ça : http://data.imagup.com/12/1148211778.JPG

Désolé pour le HS. C'était pour aller dans le sens de mikL44 car j'étais plutôt d'accord. et biensûr que ça dépend de la région/diplôme/société. et oui je suis conscient d'être assez chanceux. Enfin c'est quand même bien d'essayer de défendre la barre minimale des salaires de la profession...

C'est clair. Mon premier post, je crois que j'étais à 2500 brut (2200€ dans l'annonce mais j'ai négocié) avec voiture de fonction+essence+note de frais et je sortais tout juste d'école. C'est pas comme si on avait même pas le bac...

J'ai supprimé les AUTO. J'ai gardé certaines dont je ne me sers pas. Après dans mon menu déroulant, j'ai toujours mes imprimantes et tout en double avec PC3. Comment supprimer ces .pc3 ? Je voudrais avoir pour simplifier : PDFCreator -A4 -A3 -A2 -A1 -A0 Traceur T770 -A4 -A3 -A2 -A1 -A0 -Rouleau 1067mm 3050 KX -A4 -A3 1220C -A4 -A3

Bonjour, Je suis sous Autocad Map 3D 2007 avec le plugin Covadis. Actuellement ma fenêtre pour imprimer donne ça. J'ai beaucoup d'imprimante dont je ne me sers que de PDFCreator/ Kyocera TASKalfa 3050ci KX/HP Deskjet 1220C/HP Designjet T770 44in HPGL2 http://data.imagup.com/10/1147689946.JPG Comment faire pour masquer les autres imprimantes ? Et après pour les imprimantes qu'il resterait, je voudrais pouvoir sélectionner les types de feuilles que j'utilise car actuellement, j'en ai une tripotée : http://data.imagup.com/12/1147690119.JPG Je voudrais avoir le A0->A4 et après mes tailles de rouleau 1067mm par exemple actuellement. Comment faire pour configurer ça proprement ? merci
