D'accord ! Merci beaucoup !

Merci Gilles pour ton professionnalisme ! Je ne connaissais pas ce principe des dictionnaires et du tableau des éléments. Pour une information personnelle, à quoi sert le (progn Merci !

Bonjour à tous, Je m'étais créé un LISP pour sélectionner rapidement mes cotes, calques, styles de texte et style de repère rapide. Mais maintenant je voudrai gérer les erreurs. Par exemple, parfois il manque le calques correspondant, et je voudrai qu'il continue de sélectionner les autres sans s'arrêter à cette erreur. Voici un extrait pour les cotes échelles 1. (defun c:11 (/ VAR1) (setvar "cmdecho" 0) (command "-calque" "libérer" "BID1_COT_1.1" "") (setvar "clayer" "BID1_COT_1.1") (setvar "textstyle" "COT. 1-1") (command "-cotstyle" "restaurer" "1-1 mm") (setvar "cmleaderstyle" "1-1") (princ) ) Merci d'avance,

Justement, De ton idée, je recherchais depuis quelques temps s'il y avait une solution pour associer une dimension de décalage à un paramètre linéaire. Que dès que la dimension du paramètre change, la résolution du réseau s'y adapte. Un peu dans le principe où j'associe plusieurs paramètre de diamètre au premier qui est modifié par le tableau. Mais je n'y arrive pas. Si certains on une idée de génie ... Merci encore

Oui, c'est un seul bloc Oui, l'entre-axe est la distance en Y, variable, soit en 32 soit en 50. Dans mon fichier, j'ai nommer de la même façon. Oui, cet écartement est géré simplement par un paramètre linéaire et une action d'étirement. Mon but est simplement de savoir s'il est compatible de faire un bloc avec une action réseau et une table des propriétés. Si ce n'est pas possible, je pense que j'y arriverai en jonglant avec différents paramètre de visibilités. Merci encore de l'intérêt que vous y portez.

Je voudrai faire genre ça : Mais dès que j'ajoute un paramètre de Réseau, je n'ai pas les autres options. Ou alors ça me fait des truc complètement distordus. Le but est simple. Pouvoir mettre une rafale de trous de taquets avec différents paramètre. - Perçages Ø5 entre-axe de 32 - Perçages Ø5 entre-axe de 50 - Perçages Ø8 + douille (deux cercles) entre-axe de 32 - Perçages Ø8 + douille (deux cercles) entre-axe de 50 Si ce n'est pas possible par cette méthode, je pense que je pourrai y arriver par des paramètre de visibilité. Mais ça me fait multiplier les actions et les traits. Merci encore.

Bonjour à tous, Et merci d'avance de l'attention que vous portez à cette lecture. Je me suis inspiré de ce sujet pour faire mon bloc. Mon objectif est de faire un bloc dynamique de perçages de taquets pour la conception intérieur de mobilier. Je voudrai savoir s'il est possible d'ajouter un paramètre de réseaux pour ajouter des perçages verticaux à volonté. J'ai fais pas mal d'essai, et j'ai peur que ce ne soit pas possible. Avez vous une idée ? Je vous met également le fichier actuel. Essai1.zip Merci encore. Kris

J'ai réussi à faire ça rapidement. (defun c:11 (/ VAR1) (setvar "cmdecho" 0) (setvar "clayer" "1_COT_1.1") (setvar "textstyle" "COT. 1-1") (command "-cotstyle" "restaurer" "1-1 mm") (setvar "cmleaderstyle" "1-1") (princ) ) Par contre, je ne peux pas le faire si le calque est gelé ... Je continu mes recherches. mais déjà, Merci !

Ah d'accord ! C'est aussi simple que ça !? Je vais refaire des essais avec ça alors. Je vois la démarche. Merci !

Bonjour Olivier, Merci de ta réponse. Ce n'est pas urgent, ça fait plusieurs semaines que je cherche des solutions. Mais ta réponse m'intéresse ! Merci encore !

Bonjour à tous ! Je m'explique plus précisément, car le titre ne l'est pas vraiment. Je voudrai créer un LISP pour sélectionner rapidement : - le calque, - le style de texte, - le style de cotes, - le style de la ligne de repère multiple. Je voudrai un truc simple et personnalisable (pas forcement universel). Par exemple, pour c:1.10 (comprendre choix des cotation 1/10) dans la commande du lisp, Je voudrai qu'il mettent directement le bon calques en courant, et les autres éléments. Même si dans le LISP il faut d'abord rentrer manuellement le nom du calque, style de cote, etc ... J'ai d'abord essayer en Macro, mais n'en suis pas capable. Je pense qu'en LISP c'est possible, j'ai lu beaucoup de choses, dont je remercie (gile) qui fournis énormément d'éléments, mais j'ai vraiment du mal à tout comprendre. Vous est-il possible de m'aider à créer ce type de LISP ? Merci d'avance !

Je trouve ça excellent ! Mais à tout hasard, y as t'il un moyen d'avoir ceci, mais qu'il ressorte une liste complète des rectangle sélectionné ? Et à la limite, une extraction excel ... Mais j'en demande peux être un peu trop là. Je ne sais pas si c'est possible. Merci d'avance !

Merci Beaucoup alala ! Ta réponse est tout aussi bonne !!! :-) Et en plus c'est bien expliqué. ça me permet de bien apprendre ! Merci encore !

C'est déconcertant ! C'est déconcertant de voir la facilité avec laquelle tu jongle avec les LISP. Le pire de tout, avoir le LISP, c'est que j'ai l'impression que ce n'était pas si compliqué. Je essayer de me pencher dessus pour comprendre un peu mieux le principe de fonctionnement de tout ça. Lecrabe ! encore une fois, Merci Beaucoup !!! Ca fonctionne à merveille !

Merci pour ta réponse, mais je pense que tu vois trop loin. C'est plus simple que ça. Je veux créer un cercles par points, dont le centre seras justement le points. Exemple, j'ai un nuage de points, je veux créer à chaque points un cercle centré sur celui-ci du diamètre sélectionné. Si j'ai 1000 points, je voudrai 1000 cercles. Où chaque cercles aura pour points de centre un points du jeu de sélection. Merci encore

Bonjour à tous ! Je suis la recherche depuis un moment et je n'arrive pas a faire ce que je veux. J'ai essayé de m'inspirer des LISP existant, mais trop complexe pour mon niveau. Je voudrai créer des cercles qui ont pour point de centre un nuage de point existant. Et ceci en choisissant le diamètre des cercles à créer. Principe détaillé : - Choix des objets (points), - Demander si l'on veux supprimer ou non les points, - Demander le diamètre des cercles à créer, - Créer les cercles au diamètre indiquer sur le calque courant. Pour info, j'utilise très souvent le LISP "Fusion" de Gilles je crois. Je le trouve très bien fait et très simple. J'ai donc essayer de m'en inspirer, mais je n'arrive à rien. Et même après de multiples recherche sur ce forum, je n'ai trouver aucune solutions. Pouvez-vous m'aider ? Merci d'avance. Kris

Oui, justement ! Nous parlons donc bien de la même chose. Comme me l'avait conseillé Titi, j'ai appliqué a chaques fenêtres sont propre style. Pour toutes les fenêtres, je suis en style visuel "Masqué". Cependant, ce que je voudrai c'est que les objets s'impriment tous selon les couleurs du CTB. Par exemple : Un trait en couleur 40 dans mon espace papier s'imprime en noir épaiseur 0.5mm. alors qu'un trait de la même couleur dans mon espace objet visible dans une fenêtre s'imprime en orange. Est-ce que j'arrive à me faire comprendre ? ou est-ce moi qui ne saisi pas quelque chose ? Merci encore de votre aide !

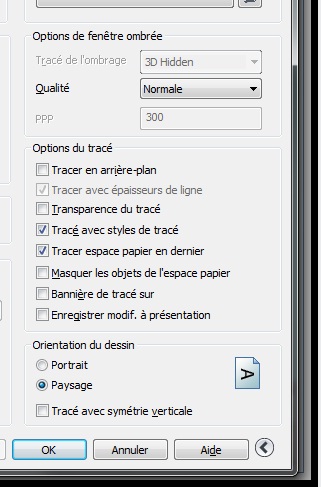

Si, changement ! Je viens de m'appercevoir que dans les "options de fenpetres ombrées", Il met en "3D hidden", alors que dans tout mes autres plans (habituellement 2D) il indique "au format affiché". Mais ce choix est bloqué. Quelqu'un aurait-il une solution ? Voir ci-dessous : Merci d'avance.

Salut, De mon coté, je n'ai tjr pas trouvé de solutions. Je viens d'essayer ta méthode à l'instant, et ... non. Ca ne résolve pas mon soucis. Mais justement, contrairement à ce que tu dit, je ne veux pas de couleurs. Le CTB transforme les couleurs en trait noir d'une certaine épaisseur. Et l'épaisseur est défini par la couleur. Cette modification s'applique comme il se doit à tout les objets de mon espaces papier, mais il ne s'applique pas aux objets de l'espace papier dans les fenêtres.

Et même si je met le CTB Monochrome, les objets dans les fenêtres s'impriment en couleurs ...

Oui, ca c'est coché ! Dans option de tracé j'ai : "tracé avec épaisseurs de ligne" => coché et grisé, "Transparence du tracé" => non coché "tracé avec style de tracé" => coché "Tracé espace papier en dernier" => coché "Masquer les objets de l'espace papier => non coché

Et bien un CTB c'est une "table de style de tracé". On se sert de ça pour que, lors de l'impression, chaque couleurs de calque correspond à une épaisseur de ligne. Et justement,j'ai appliquer un style d'affichage pour chaque fenètres, car j'ai fait des vues 2D et 3D sur ma présentations, Mais toutes les fenêtres s'impriment sans prendre en compte le CTB, alors que toutes mes côtes et le cartouche qui sont en sur l'espace papier sont bien imprimé avec le CTB.

Bonjour à tous ! J'ai demande votre aide, car après un long moment de recherche, je ne trouve toujours pas de solutions. Je me lance dans la 3D sur Autocad, et j'ai un sousci avec les impressions d'un plan en 3D. Lorsque je lance une impression avec le CTB de ma boite, seuls les objets dans l'espaces papier s'imprimment avec le CTB. Tout les objets visibles par les fenêtres ne tiennent pas compte du CTB. Est-ce normal ? Il y a peut-être quelque choses que je n'ai pas compri sur le 3D. Ou avez-vous une solutions, car je n'arrive pas a en trouver. Merci d'avance,

De mon coté, mais c'est peut être hors-sujet, j'ai modifier les "actions enclanché par le double-clic" dans les personnalisations. Ce qui m'ouvre la boite de dialogue directement lorsque je double clique sur le bloc en question. Si ça peut t'aider

Oui, pas mal cette méthodes, je vois que je me compliquai la vie. juste pour ceux qui voudrai rire, je faisait un RENOMMER du bloc a redefinir (type "porte_old") puis un simple copier coller du nouveau bloc. Merci à vous,
