julboubou

bonjour, merci hoppla, malheureusement je ne suis pas expert en langage java. cordialement

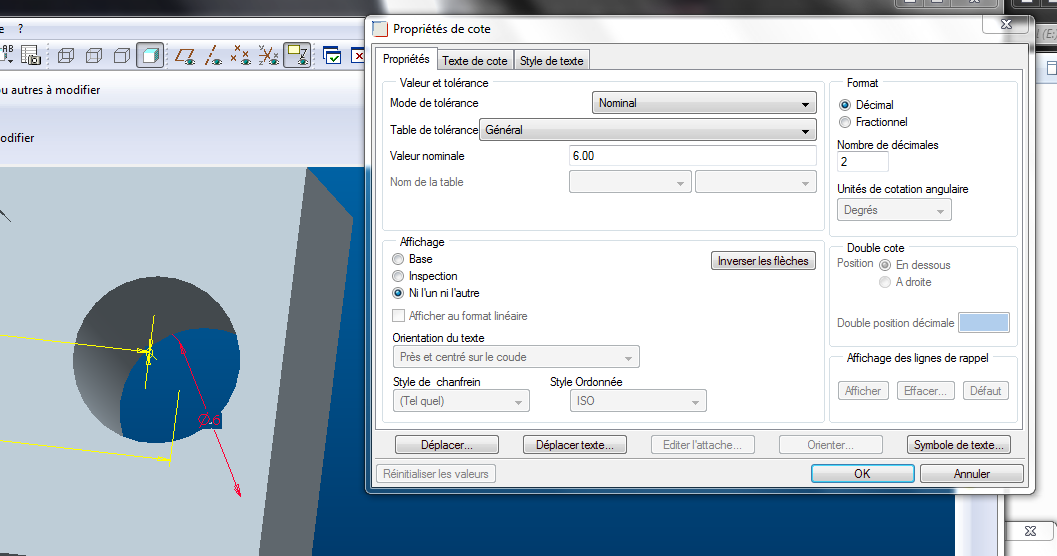

Bonjour Jaunin, le problème c'est que chez moi le menu orientation du texte( dans la fenêtre propriété de la cote) est grisé... merci

bnojour, les annotations 3D s'affiche suivant le plan Z, quand j'ai une cote de Ø dans le planZ les flèches sont différentes de quand mes cotes sont dans les plansX ou Y.... j'ai des cote 3D pour mes diamètre et quand je fais la mise en plan, elles sont automatiquement affichées. je souhaiterai qu'elles soit toujours affichées comme une cote de diamètres (cote avec une seule flèche...) merci

j'ai trouvé une solution: 2 fichiers a créer dans votre dossier D: start_proe pour utiliser une macro pour la mise en plan de pièces et d’assemblages avec reprise du même nom( nom de la pièce ou asm actif). Vérifiez que vous n’avez pas de macro d1 ; d2 ; d3 ; d4 ; od Ainsi que a4v ; a4h ; a3h ; a3av ; a3ah ; a2ah ; a1ah ; a0ah qui sont les macros pour les différents formats. ouvrir un nouveau document "bloc note" et copier: ****************************************************** @echo off ::ouvrir le plan associe au modele prt ou asm for %%F in (*.tif) do set picname=%%F set drwname=%picname:.tif=% del %picname% >>d:\\start_proe\registre_macro.pro echo mapkey od ~ Command `ProCmdModelNew` ;~ Select `new` `Type`1 `Drawing`;\ >>d:\\start_proe\registre_macro.pro echo mapkey(continued) ~ Input `new` `InputPanel1` `a`;~ Input `new` `InputPanel1` `%drwname%`;\ >>d:\\start_proe\registre_macro.pro echo mapkey(continued) ~ Update `new` `InputPanel1` `%drwname%`;~ Activate `new` `OK`; exit ****************************************************** renommez le new_drw_same_name_part et enregistrer le fichier sous d:/start_proe et modifier l’extension en .bat ouvrir un nouveau document "bloc note" et copier: file_open_default_folder working_directory (attention a bien faire"enter" après directory). renommez le registre_macro et enregistrer le fichier sous d:/start_proe et modifier l’extension en .pro Dans votre config.pro copier les macro suivantes: mapkey d1 ~ Command `ProCmdModelSaveAs` ;~ Open `file_saveas` `type_option`;\ mapkey(continued) ~ Close `file_saveas` `type_option`;\ mapkey(continued) ~ Select `file_saveas` `type_option`1 `db_563`;~ Activate `file_saveas` `OK`;\ mapkey(continued) ~ Activate `shd_img_param` `OK`; mapkey d2 @SYSTEMD:\\start_proe\\new_drw_same_name_part.bat; mapkey d3 ~ Command `ProCmdUtilPref` ;~ FocusOut `preferences` `InputOpt`;\ mapkey(continued) ~ Activate `preferences` `Open`;\ mapkey(continued) ~ Trail `UI Desktop` `UI Desktop` `DLG_PREVIEW_POST` `file_open`;\ mapkey(continued) ~ Activate `file_open` `SAB_pfafs:drives`;\ mapkey(continued) ~ Select `file_open` `Ph_list.Filelist`1 `d:`;\ mapkey(continued) ~ Activate `file_open` `Ph_list.Filelist`1 `d:`;\ mapkey(continued) ~ Select `file_open` `Ph_list.Filelist`1 `start_proe`;\ mapkey(continued) ~ Activate `file_open` `Ph_list.Filelist`1 `start_proe`;\ mapkey(continued) ~ Select `file_open` `Ph_list.Filelist`1 `registre_macro.pro`;\ mapkey(continued) ~ Activate `file_open` `Ph_list.Filelist`1 `registre_macro.pro`;\ mapkey(continued) ~ Activate `preferences` `ok`; mapkey d4 %od; mapkey a4v %d1;%d2;%d3;~ Activate `preferences` `Close`;%d4;\ mapkey(continued) ~ FocusIn `dwg_create` `inp_model_name`;\ mapkey(continued) ~ Select `dwg_create` `rad_format`1 `1`;\ mapkey(continued) ~ Select `dwg_create` `lst_template_names`1 `a4_vert_prt_gabarit`;\ mapkey(continued) ~ Activate `dwg_create` `psh_ok`; mapkey a4h %d1;%d2;%d3;~ Activate `preferences` `Close`;%d4;\ mapkey(continued) ~ FocusIn `dwg_create` `inp_model_name`;\ mapkey(continued) ~ Select `dwg_create` `rad_format`1 `1`;\ mapkey(continued) ~ Select `dwg_create` `lst_template_names`1 `a4_hor_prt_gabarit`;\ mapkey(continued) ~ Activate `dwg_create` `psh_ok`; mapkey a3h %d1;%d2;%d3;~ Activate `preferences` `Close`;%d4;\ mapkey(continued) ~ FocusIn `dwg_create` `inp_model_name`;\ mapkey(continued) ~ Select `dwg_create` `rad_format`1 `1`;\ mapkey(continued) ~ Select `dwg_create` `lst_template_names`1 `a3-hor-prt-gabarit`;\ mapkey(continued) ~ Activate `dwg_create` `psh_ok`; mapkey a3av %d1;%d2;%d3;~ Activate `preferences` `Close`;%d4;\ mapkey(continued) ~ FocusIn `dwg_create` `inp_model_name`;\ mapkey(continued) ~ Select `dwg_create` `rad_format`1 `1`;\ mapkey(continued) ~ Select `dwg_create` `lst_template_names`1 `a3-vert-asm-gabarit`;\ mapkey(continued) ~ Activate `dwg_create` `psh_ok`; mapkey a3ah %d1;%d2;%d3;~ Activate `preferences` `Close`;%d4;\ mapkey(continued) ~ FocusIn `dwg_create` `inp_model_name`;\ mapkey(continued) ~ Select `dwg_create` `rad_format`1 `1`;\ mapkey(continued) ~ Select `dwg_create` `lst_template_names`1 `a3-hor-asm-gabarit`;\ mapkey(continued) ~ Activate `dwg_create` `psh_ok`; mapkey a2ah %d1;%d2;%d3;~ Activate `preferences` `Close`;%d4;\ mapkey(continued) ~ FocusIn `dwg_create` `inp_model_name`;\ mapkey(continued) ~ Select `dwg_create` `rad_format`1 `1`;\ mapkey(continued) ~ Select `dwg_create` `lst_template_names`1 `a2-hor-asm-gabarit`;\ mapkey(continued) ~ Activate `dwg_create` `psh_ok`; mapkey a1ah %d1;%d2;%d3;~ Activate `preferences` `Close`;%d4;\ mapkey(continued) ~ FocusIn `dwg_create` `inp_model_name`;\ mapkey(continued) ~ Select `dwg_create` `rad_format`1 `1`;\ mapkey(continued) ~ Select `dwg_create` `lst_template_names`1 `a1-hor-asm-gabarit`;\ mapkey(continued) ~ Activate `dwg_create` `psh_ok`; mapkey a0ah %d1;%d2;%d3;~ Activate `preferences` `Close`;%d4;\ mapkey(continued) ~ FocusIn `dwg_create` `inp_model_name`;\ mapkey(continued) ~ Select `dwg_create` `rad_format`1 `1`;\ mapkey(continued) ~ Select `dwg_create` `lst_template_names`1 `a0-hor-asm-gabarit`;\ mapkey(continued) ~ Activate `dwg_create` `psh_ok`; mapkey nom @SYSTEMD:\\start_proe\\new_nomenclature_asm.bat; mapkey drnom %d1;%nom;%d3;~ Activate `preferences` `Close`;%d4; ==>j'ai bien sur des gabarits de format: A4 vertical, A4 horizontal... dans le config.pro ajouter l'option pro_format_dir pour determiner le chemin des gabarits de mise en plan ==> renommer les noms des gabarits par vos noms de gabarits( ex: a4_vert_prt_gabarit) Le fichier new_drw_same_name_part.bat est un exécutable qui permet d’utiliser le nom exact de l’objet actif Le fichier registre_macro.pro contient la macro ’’od’’ qui évolue à chaque création de plan 2D utiliser les macros a4v ; a4h ; a3h ; a3av ; a3ah ; a2ah ; a1ah ; a0ah pour vos diffèrents formats (A4; A3, A2,...) ENJOY !!!

bonjour, j'ai crée une nomenclature de mon assemblage pour toute les pièces d'usure. => toute mes pièces d'usure ont un paramètre usure ==yes. j'ai donc un tableau avec la liste des pièces qui on le paramètre usure == yes je souhaiterai avoir la vue iso de chacune de ces pièces dans une colonne de mon tableau est-ce possible? j'ai bien sur une vue ISO créé dans chacune de mes pièces. Cordialement

peut-on mettre des tolérances à la création du trous (H7) pour ne pas avoir à aller dans les propriétés de la cote? merci.

tjrs pas de réponse, moi aussi bloqué

Bonjour, Je voudrais animer un robot ABB (IRB1600)robot 6 axes j'ai crée un squelette ou je positionne le bout de mon robot (axe 6) par rapport a la base du robot, et mes 5 autres axes ce positionnent automatiquement. si je modifie la position du bout du robot, après régénération, les autre axe suivent. cela marche très bien maintenant je voudrai pouvoir simuler des trajectoires de robot: faire varié le bout de mon robot( avec les axes qui suivent bien) j'ai essayé avec des relations et une contrainte de temps :temps=temps+1 et j'ai fait varié les positions=> a chaque régénération le robot bouge mais je voudrais des MOUVEMENTS. comment pourrais-je animer mon robot avec des mouvements fluide en gardant le principe de mon squelettes. Merci d'avance je joint le squelette de mon robot vous pourrez trouver les éléments du robot à http://www.abb.fr/product/seitp327/521ba37cddebbc63c1257150002d498f.aspx?productLanguage=fr&country=FR&tabKey=7 bien sur il faut recréer des repères dans ces éléments. robot_irb1600__skel1.prt.zip

bonjour j'ai creer une table de famille de verin dans le générique je souhaiterai creer un pro-program pour que proe me pose la question de la course du verin a la régénération de l'assemblage j'ai donc creer un paramètre "sortie_de_tige" et j'ai creer mes relations en fonction de la valeur dans mon générique. Problem: Si j'insert plusieurs vérins de la table de famille je ne peu pas avoir des verins avec des sortie de tige diffèrentes. je souhaiterais que mon paramètre "sortie_de_tige" soit renommer avec le non de l'instance: sortie_de_tige(nom de l'instance)= ainsi chaque verin aurait un paramètre sorite de tige diffèrent. si vous avez un otre solution elle est biensur la bienvenue Merci d'avance.

Merci Hoppla et Julien12 Je retiendrait la solution a hoppla qui me permet de ne plus charger de search.pro: tout mes repertoires sont des projets diffèrents avec a chaque fois un dossier Standard et un dossier Produit. Merci a tous julien.B

Bonjour, es-ce possible de charger un search.pro avec le config.pro (l'option search_path_file) directement avec le chemin du repertoire: charger un search.pro diffèrent selon le repertoire choisi. en admettant que le search.pro a le mème nom pour tout les repertoires mais pas les mèmes chemins. merci. :cool:
