Bonjour à tous, je souhaiterai programmer un filtre avec une règle qui trierait automatiquement les composants (pièces et assemblages) en fonction d'un paramètre. En résumé mes composants auront deux paramètres binaires (oui ou non) nommés "Boitier1", "Boitier2". Ma mise en plan contiendra deux tables "boitier 1" et "boitier 2". Dans la 1ère table je souhaiterai afficher uniquement les composants ayant le paramètre "Boitier1" en valeur Oui. Dans la 2éme table je souhaiterai afficher uniquement les composants ayant le paramètre "Boitier2" en valeur Oui. Savez-vous quelle est la règle de filtre à programmer ? Merci ! Sébastien

As-tu trouvé une solution à ton problème ? Peux-tu confirmer que les liens défectueux sont ceux des nouveaux répertoires que tu as créé dans la bibliothèque ? Si tel est le cas, j'ai une manip à te conseiller qui fonctionne depuis quelques années chez nous (création d'un search_path). Seb

Bonjour, je réveille le post ! La 5éme solution est un peu cowboy mais fonctionne très bien ! J'ai renommé ma pièce avec l'explorateur windows. Au redémarrage, Creo recharge la nouvelle pièce comme la précédente. Seb

Bonjour à tous, je suis confronté à un problème sur un gros assemblage. L'assemblage est basé sur une pièce que j'aimerai remplacer (clic droit -> remplacer). La pièce de remplacement sera basée sur l'ancienne pièce mais avec pas mal de modifications, et j'aimerai la classer dans ma bibliothèque de composants. Connaissez-vous une solution pour effectuer ce remplacement sans devoir redéfinir toutes les liaisons d'assemblage des composants connectés ? En bref je souhaiterai éviter d'effectuer l'opération "remplacer -> composant dissocié". Merci ! Sébastien

Bonjour, merci pour ta réponse. Peux-tu m'apporter plus de précisions ? Je n'ai jamais utilisé les macros. Seb

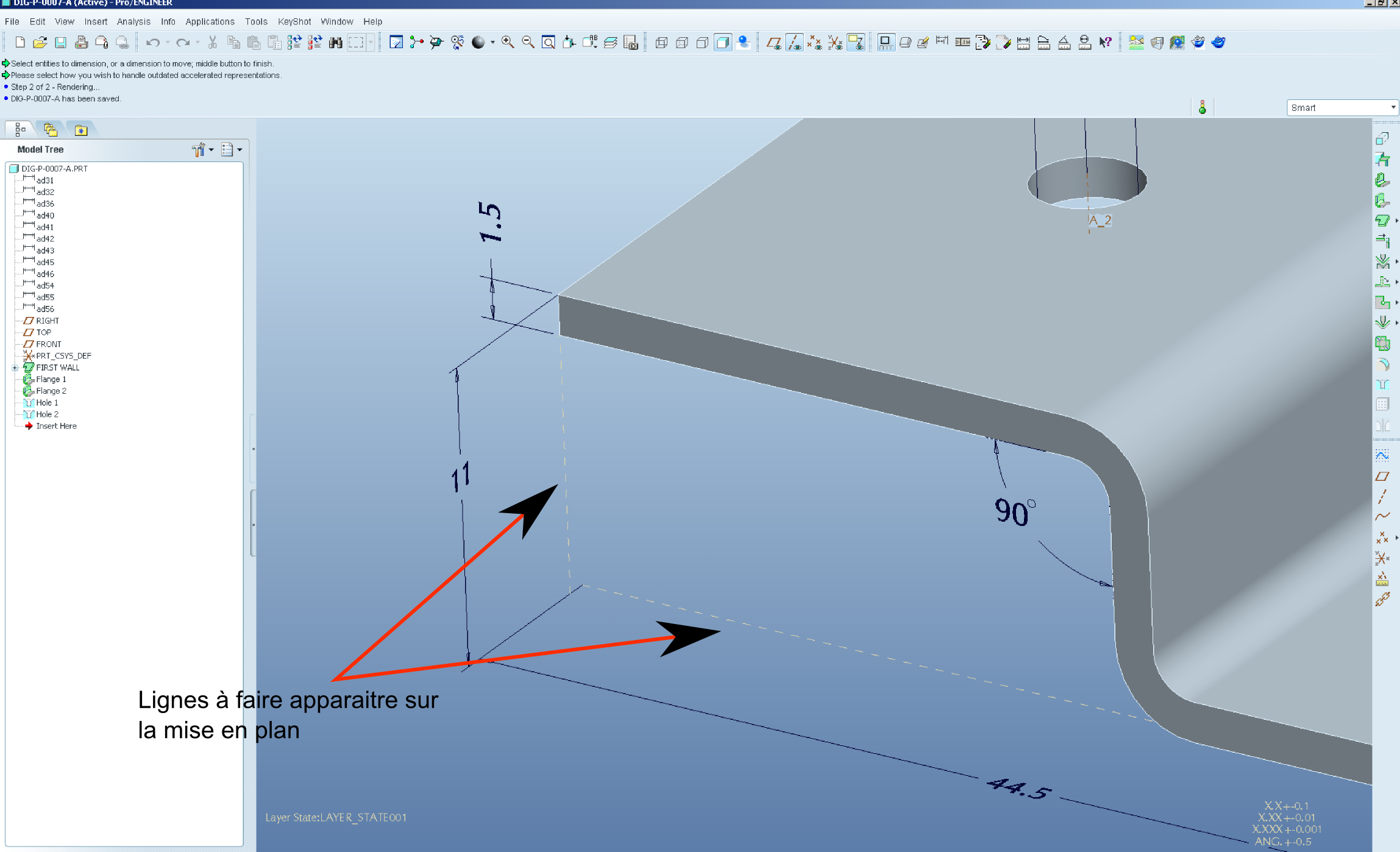

Bonjour à tous, je tente de m'initier à la cotation 3D et je rencontre un problème d'affichage. Lorsque je place mes côtes sur la pièce 3D des lignes grises en tiret apparaissent. Elles permettent de mieux identifier visuellement les arêtes utilisées pour le placement des lignes de côtes. Cependant dès que je passe sur la mise en plan 2D, ces lignes disparaissent de mon plan. Savez-vous comment faire pour les afficher ? Je vous ai mis une photo en PJ. Merci ! Seb

Merci, ça marche nickel! Du coup j'ai une colonne "paramètre" dédiée dans ma table des familles :) . Seb

Bonjour à tous, j'ai une pièce (écrou plat métrique) qui contient 8 lignes en table des familles (1 ligne par dimension d'écrou). Je souhaiterai rajouter un paramètre REFERENCE_FOURNISSEUR dédié sur chaque pièce correspondant à une ligne de ma table des familles. Le but est que chaque écrou (M3, M4, M5,....) puisse avoir son paramètre REFERENCE_FOURNISSEUR avec sa référence fournisseur propre. Actuellement, lorsque que je rajoute un paramètre dans un des écrous, je le retrouve dupliqué à l'identique avec sa valeur dans tous les autres écrous, y compris le générique. Avez-vous une solution ? Merci ! Seb

Merci hoppla ! C'est effectivement avec ModelCHECK que l'on peut rajouter des paramètres sur plusieurs pièces ou assemblages automatiquement. Je ne suis pas du tout familier avec ModelCHECK, j'ai donc cherché des tutos et des conseils sur le net. C'est quand même assez compliqué de prime abord. Pour le moment je n'arrive pas à le faire fonctionner. Étant donné que je dois rentrer "à la main" mes valeurs de paramètres sur chaque pièce, j'ai découvert un truc tout simple au fil de mes recherches : le copier/coller de paramètres.... Donc pour le moment, je me contente de copier 3 lignes de paramètres nommé mais sans valeur, ensuite je colle ces lignes dans ma pièce à mettre à jour.

Bonjour à tous, est-il possible dans Pro/E Wildfire 5 de charger une configuration de paramètres dans une pièce déjà crée ? Je m'explique, nous avons rajouter plusieurs nouveaux paramètres dans nos nomenclatures et nous devons par conséquent reprendre toutes nos pièces en rajoutant ces nouveaux paramètres. Existe t-il une fonctionnalité pour charger un fichier (xml ou autre...) rajoutant automatiquement plusieurs paramètres dans une pièce déjà crée ? Merci ! Sebastien

Merci pour vos réponses ! De mémoire j'ai été confronté une fois à ce problème avec un PC Dell DImension. La carte graphique était une ati radeon (grand public) et Pro/engineer plantait lorsque que l'on lui demandé un calcul important. J'avais appelé la hot line et après 10 min de diagnostique avec un ingénieur la question fatale est tombée : - quelle est votre configuration ? Je n'ai pas pu aller plus loin, vu que ma station n'était pas certifiée (mais aussi sous-dimensionnée pour les taches demandées). En regardant les caractéristiques des ordinateurs certifiés mis à part les cartes graphiques (forcément quadro ou firepro) ou trouve soit des microprocesseur intel core i... ou des Xeons. Apparemment les processeurs AMD sont supportés mais pas encore certifié. Ce qui me fait dire au final que le plus important reste je pense d'avoir une carte graphique certifiée. Si l'on monte son PC soit même, une bonne carte mère avec des composants certifiés compatibles (processeur et mémoire ram) limite grandement les risques d'incompatibilité. Qu'en pensez-vous ? Seb [Edité le 17/8/2011 par sebastien_seb]

Vous parlez de celle là : http://www.ldlc.com/fiche/PB00109402.html ? Ce n'est pas du tout dans mon budget. Cependant à configuration égale mieux vaut-il choisir une ati firepro ou une nvidia quadro ? Concernant l'utilité de la station certifiée, nous nous sommes fait la même réflexion. Pour le moment, tous nos problèmes rencontrés avec Pro/e ont été reproduits sur les stations des ingénieurs maintenance, jusqu'au jour où.... Quelqu'un aurait-il déjà été confronté à une instabilité critique uniquement dûe à une configuration non certifée ? Actuellement notre station non certifiée à uniquement une carte graphique certifiée (ati firepro). Elle marche sans problème, on l'utilise principalement pour les rendus ARX. Depuis 8 mois d'utilisation, rien à lui reprocher... et la maintenance PTC ne m'a fait aucune remarque. Bonne soirée Seb

J'ai commencé à me renseigner auprès de Dell. La 1ére config (Precision T1600) est à 1000 € ttc environ avec un Intel® Xeon® E3-1225 (3.10GHz, 6MB, QC) et une 1 Go ATI FirePro V4800. Sans écran, avec clavier et souris. Il y a t'il un intérêt de prendre un intel xeon plutôt qu'un intel core i7 par exemple ? Par ailleurs il est clair qu'à 1000€ je peux avoir un PC grand public plus puissant... Seb

Bonjour à tous, nous devons investir au bureau d'étude dans une nouvelle station de travail pour Creo. D'après vos expériences pouvez-vous orienter mon choix ? : - station de travail certifiée Pro/engineer ou non ? - quelle carte graphique (ati firepro ou Nvidia quadro) ? - avez-vous une marque préférée (dell, hp, lenovo, ...) ? Actuellement nous n'avons aucune station de travail certifiée. Un PC a été monté en interne avec une carte graphique ati firepro et il fonctionne très bien. Je n'ai pour le moment aucun problème de compatibilité. En revanche j'avais eu quelques plantages sur mon portable avec des rendus ARX (config. non certifié pro/engineer). Selon vous est-ce indispensable d'avoir au moins une config. certifiée en bureau d'étude ? Bonne journée ! Seb

Ok merci pour tes conseils. Pour info tout est à cette adresse : http://www.cadxp.com/modules.php?op=modload&name=XForum&file=viewthread&tid=25969 . En revanche je n'arrive pas à utiliser correctement denumerote.bat . Je l'ai placé à la racine de ma bibliothèque mais j'ai l'impression qu'il me scanne tout mon disque dur (et donc m'efface plein de fichier). Je l'ai arrêté après quelques secondes par précaution. Sinon au niveau procédure : - je modifie mes vis, table des familles, etc... - je lance éventuellement denumerote.bat dans ma bibliothèque - je lance cree_mnu.bat pour mettre à jour mes fichiers mnu Est-ce le protocole le plus judicieux au niveau du temps,nb de clics, etc... ? Seb PS : Merci à Hugues François pour tous ces utilitaires ! [Edité le 28/1/2011 par sebastien_seb]
