nicos42

petie précision je suis sous inventor 2008

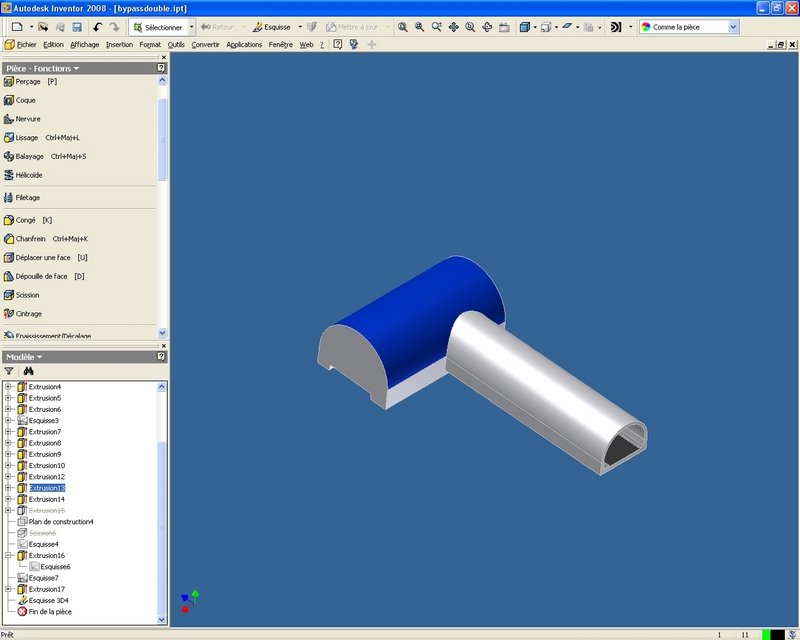

Bonjour j'éprouve quelques problèmes (lié très certainement à un manque de formation) Je dois faire un raccord entre 2 tunnels courbes J'ai pris l'option de tout réaliser dans la même pièce. Après la création de différentes esquisses et la réalisation de différentes extrusions, je me retrouve face à un problème. Contexte : les 2 extrusions se coupent Volonté : je souhaite que l'une des extrusions s’arrête à la surface de la seconde. J'ai essayé de faire une esquisse 3D mais l'extrusion ne s’arrête pas en limite de surface (ou alors mal réalisée) J'ai essayé avec scission mais je ne trouve pas de solution fonctionnant (bug de réalisation par commande d’impossibilité de réalisation). Je ne peux utiliser la commande de dépouillement de face car mon plan de référence est courbe. Autre question : peut on réaliser des dépouillements tels que je le souhaite faire mais directement dans un assemblage de pièces (1 des pièces devant être "percée" pour recevoir la seconde) ou bien doit on obligatoirement le faire dans l'ipt. Quelqu'un aurait il une idée sur le type de commande à effectuer afin de réaliser CETTE JONCTION En vous remerciant par avance

Bonjour Adenia Je certifie que XP est en 32 bits (le service info ne souhaite pas pour l'instant me passer en 64 ...) j'ai essayé en step en l'insérant directement dans l'ensemble (meilleur rendu) mais problème d’échelle (le véhicule est plus petit et impossible (ou pas trouvé) jouer sur l'échelle de l'objet inséré J'ai aussi eu un autre bug : lors de l’enregistrement de mon ensemble, ce dernier a été sauvegardé dans la bibliothèque (d'ou impossible de modifier position et contraintes objets)

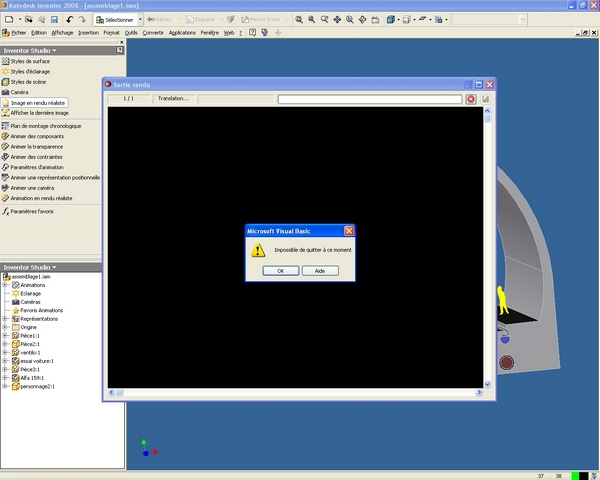

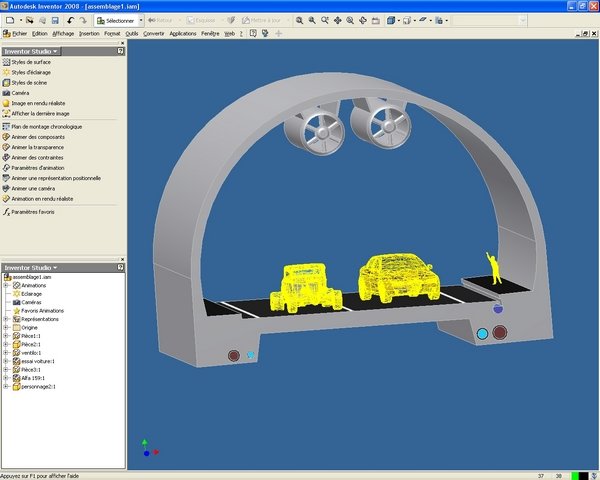

Bonjour à toutes et tous Je travail sur inventor 2008 pour réaliser des coupe 3D de tunnel et autres bâtiments architecturaux (je sais ce n'est pas le bon logiciel qu'il faut utiliser mais les finances publiques font que je fais malheureusement avec ce que j'ai....) J'ai donc réaliser un assemblage comprenant une coupe d'un tunnel, 2 véhicules ainsi qu'un piéton. Lorsque je passe par l'invenor studio, et que je cherche à faire un rendu réaliste en 800*600 (dans un premier temps....rendu pas top mais bon c'était pour voir comme au poker...) la fenêtre de travail du rendu s'affiche bien , semble travailler puis d'un coup m'annonce "microsoft visual basic : "impossible de sortir maintenant"" et bien évidemment inventor plante. Je joins en pièce jointe une capture d'écran avant demande de rendu et une seconde lors du message voici mes caractéristiques machine : Microsoft XP with intel core 2duo (E8500 at 3.16 Ghz), 3.48Go RAM carte graphique : NVIDIA QUADRO FX370 Merci si vous avez des astuces ou solutions ! Bonne journée

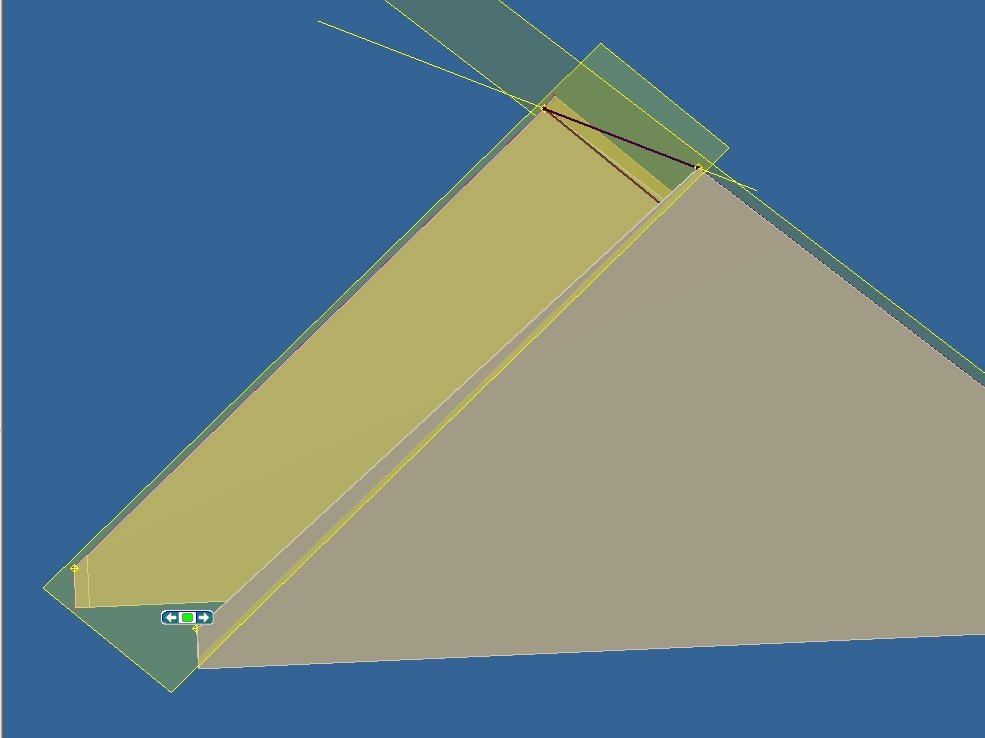

Je cherche a faire une manipulation qui parait assez simple mais qui dans les fait se trouve etre plus complexe. Je dois créé 2 pignons en vue de faire un toit le tout sous INVENTOR. Je crée donc depuis l'esquisse 2D mes 2 pignons ( à savoir que le bâtiment n'est pas carré ni rectangulaire donc pignons décalés avec impossibilité d'extruder directement) Je réalise par différentes manipulations (1 extrusion positive et des extrusions négatives) mes 2 pignons. Depuis une esquisse 3D, je cré des points bloqués afin de faire passer un plan (seulement je n'ai pas trouvé la possibilité de créé un plan courbe donc il s'agit d'un plan simple). Question 1 : comment exclure la matière de l'extrusion du pignon par rapport au plan? question 2 : voyez vous une autre possibilité sans "tricher" afin de pouvoir créer mon toit correctement? merci d'avance à tous. Ps : pièce jointe d'un visuel de ma problématique

Bonjour à tous! Je n'arrive toujorus pas à assembler hormis en créant une vue, en incorporant les différents étages et en les déplacant collant mais je pense qu'il doit bien y avoir une autre solution. merci de l'info si vous avez!!

Bonjour à tous! Je viens de commencer a essayer la version d'essai d'autocad Architecture pour réaliser des plans "sommaire" de batiment. J'ai créé 1 projet, des conceptions (1 conception par étage) J'ai eu beaucoup de mal avec les escalier mais je m'en suis à peu près sorti Me reste l'assemblage de mes différents étages pour réaliser une modélisation 3D Comment fait on cela? La je coince et l'aide n'est pas très explicite pour l'assemblage Je précise que les plans des différents étages n'ont pas été géoréférencés Quelq'un pourrait il me donner un petit coup de main sur cette première question? 2eme question : je souhaite introduire un autres style de porte (porte coupe feu) J'ai donc créé à partir d'un style de porte existant un nouveau style Cependant, je souahiterias qu'à l'affichage 3D l'ensemble de la porte soit d'une certaine couleur. comment modifier ce paramétrage dans les propriétés du nouveau stryle de porte afin de vérrouiller définitivement le nouveau style de porte coupe feu En vous remerciant pour les réponses à ces deux questions [Edité le 4/11/2010 par nicos42]

Bonjour à tous! Je viens de commencer a essayer la version d'essai d'autocad Architecture pour réaliser des plans "sommaire" de batiment. J'ai créé 1 projet, des conceptions (1 conception par étage) J'ai eu beaucoup de mal avec les escalier mais je m'en suis à peu près sorti Me reste l'assemblage de mes différents étages pour réaliser une modélisation 3D Comment fait on cela? La je coince et l'aide n'est pas très explicite pour l'assemblage Je précise que les plans des différents étages n'ont pas été géoréférencés Quelq'un pourrait il me donner un petit coup de main sur cette première question? 2eme question : je souhaite introduire un autres style de porte (porte coupe feu) J'ai donc créé à partir d'un style de porte existant un nouveau style Cependant, je souahiterias qu'à l'affichage 3D l'ensemble de la porte soit d'une certaine couleur. comment modifier ce paramétrage dans les propriétés du nouveau stryle de porte afin de vérrouiller définitivement le nouveau style de porte coupe feu En vous remerciant pour les réponses à ces deux questions

bonjour! qu'entend tu pas réparation?réinstallation? merci d'avance

Bonjour à toutes et tous!! J'ai un problème de plus en plus récurrent qui m'arrive sur atocad! Vos solution,s seront les bienvenues j'explique la situation : à chaque fois que j'ouvre tout simplement la fenêtre de gestionnaire des type de ligne pour charger 1 ou 2 type, autocad plante ou plutot se bloque . d'autre fois il s'agit simplement de plantage lors de la demande de centrage du fichier dans la fenetre de gestion d'impression Merci de votre aide en tout premier lieu pour la première merdouille

bonjour à tous! J'utilise Autocad 2010 Pour l'impression en .JPG, l'utilité est de l'insérer dans un .XLS necessaires à mes collègues pour leur travail. L'impression en pdf marche parfaitement ! Merci à tous!!!

Bonjour à toutes et tous! Je suis à la recherche de la manip pour exporter en jpg l'ensemble de ma présentation (dessin + présentation). Avec la commande imprimer il faut allé à taton pour trouver la bonne taille de représentation et cela peut prendre un bout de temps (surtout lorsque les plans et présentations n'ont pas été fait pas moi) oubien par l'export jpg out (mais dans ce cas comment faire pour sélectionner et la présentation et l'espace objet en même temps?) Merci à toutes et tous de vos réponses

résolu ! il s'agissait d'un simple beug d'affichage merci bien

Bonjour J'ai quand meme un probleme lié à la définition : L'image que j'insère fait pas loin des 5 Mo (ou moins pour d'autres) et elles sont complètement modifiées du point de vue des couleurs....Est ce normal? si non comment y remédier? De plus, lorsque j'insere mon image (déformée pt de vue des couleurs), et que je souhaite enregistrer, cela m'est impossible: "des erreurs sont survenues lors de l'enregistrement) [Edité le 12/2/2010 par nicos42]

je n'ai trouvé aucune commande intitulée 3DSout.......... et les imports en ne peuvent pas se faire sous mechanicalen IGES..seulement du .SAT, DGN, 3DS et WMF[Edité le 9/2/2010 par nicos42] [Edité le 9/2/2010 par nicos42]
