Bonjour, Suite au post décrit ici, je rencontre un problème sur l'utilisation de mon bloc LABEL_XYZ. Celui ci dispose d'un paramètre d'action "Etirer" et lorsque le bloc est effectivement étiré dans l'onglet "Objet" alors je vois que le bloc devient référencé en tant que bloc anonyme (cf commande liste). Comment puis je corriger cela ... Cf ci joint, le fichier avec la définition du bloc Merci de vos retours Bloc-Label_XYZ_V1.zip

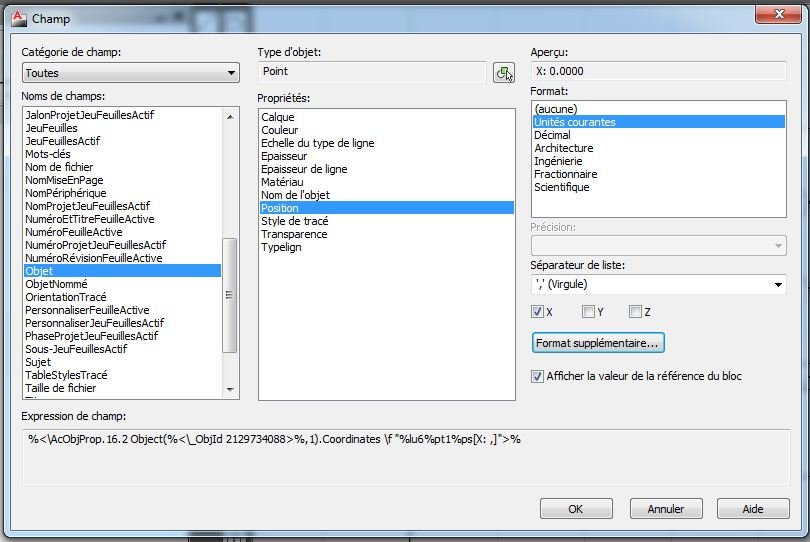

Bonjour, Le bloc est crée à partir d'un rectangle + une ligne de repere multiple + 1 point (très important) qui est le point d'insertion du bloc. J'ai paramétré 3 attributs de blocs, X,Y et Z (cf éditeur de bloc) tels que leurs propriétés soient - Mode = prédéfini - Valeur par défaut = Objet / Point (sélectionner le point d'insertion) / Position / Coordonnées X : Dans le format supplémentaire, j'ai ajouté le préfixe X: ou Y: ou Z: selon le cas Avec le mode "Prédéfini", l'attribut récupere automatiquement la position. Cependant si tu déplaces le bloc un REGEN est necessaire pour mettre à jour les coordonnées

Cher nosset, Dans le fichier joint, il ya une ligne horizontale à cote du rectangle (celui qui contient les coordonnées XYZ). Cette ligne est une partie de la ligne de repere multiple qui est utilisée dans la définition du bloc. Je souhaite que celle ligne reste à gauche du rectangle, car dans la définiton actuelle, si je déplace le rectangle à gauche du point d'insertion du bloc (grace à toi), je vois que la ligne horizontale vient dans le rectangle sous l'affichage des coordonnées. Suis je clair ? cf fichier joint

Bonjour nosset, Je te remercie pour ta contribution. Je ne connaissais pas ce mécanisme : Je vais essayer de reproduire avec ta procédure. J'ai un complément d'information à te demander : Si je souhaite garder la ligne de rappel de ma flèche toujours à l'horizontale, faut il que j'utilise autre chose qu'une ligne de repere multiple ? ou bien est ce de nouveau un paramétrage du bloc ? Merci de ton retour

Bonjour, En lisant votre post, j'ai une question complémentaire à cette problématique d'ouverture de fichier sous Autodesk, fichier créé sur un logiciel non Autodesk. La variable DWGCHECK permet d'inhiber l'affichage de la popup à l'ouverture du fichier sous AutoCAD. Ma question est : A t on la possibilité de transformer ce fichier .dwg non AutoCAD en fichier pur Autodesk. J'ai tenté : - Enregistrer sous : A l'ouverture du nouveau fichier, le message indique toujours que le fichier est un fichier Non Autodesk. - De faire un wbloc : A l'ouverture du nouveau fichier, le message indique toujours que le fichier est un fichier Non Autodesk. Autre alternative ? Merci de votre retour

Bonjour, Vous trouverez ci joint BlocLabelXYZ.zip un fichier .dwg définissant un bloc LABEL_XYZ permettant d'afficher un ligne de repere multiple avec un cadre dans lequel sont mises à jour les coordonnées X,Y,Z du point d'insertion du bloc. Seulement, j'aimerai pouvoir gérer le déplacement du cadre relativement à la ligne de repere multiple, c'est à dire pour l'utilisateur de disposer d'un point sur le bloc à partir duquel il peut déplacer le cadre contenant les coordonnées sans que le point pointé par la ligne de repere multiple soit modifié(La ligne de repere multiple doit pouvoir s'étirer ou subir une rotation sans que le point d'insertion soit modifié). Question : Comment paramétrer le bloc ???? J'ai vu qu'il existait des actions mais je ne sais pas mettre cela en oeuvre. Merci de votre retour, très chers amis acadiens....

Bonjour, Voila nous allons demander à des prestataires de réaliser des levés topographiques. Afin de valider la qualité de leurs levés sans aller sur le terrain, nous allons demandé de nous fournir les coordonnées de qq points dit "caractéristiques" physiquement facilement identifiables sur le terrain, points dont nous connaissons exactement les coordonnées X,Y,Z (lambert) La solution envisagée est qu'ils fournissent leur levé de points caractéristiques dans un calque dédié. Ces points etant alors à exporter au format .csv pour être comparé avec les coordonnées que nous avons stockées. Questions : 1) Que pensez vous de cette solution ? Est il judicieux de faire cette comparaison hors AutocAD ? NE faudrait il pas injecter nos points dans le .dwg livré par le prestataire et faire la comparaison ? 2) Quels techniques pour exporter les points en .csv : dxe ou extraction ou autre ? 3) Quelqu'un a t il des exemples en script, ou lisp ? Merci de votre bienveillance

Bonjour, A ce jour nous disposons d'une application web hebergeant des fichiers AutoCAD 2002. Les utilisateurs peuvent consulter les fichiers AutoCAD via Autodesk True View 2007 installé sur le poste client directement en cliquant sur le lien WEB correspondant au fichier (c'est une URL vers le fichier déposé sur le serveur) Nous sommes en train de migrer nos postes clients vers Autodesk True view 2009. Or avec true view 2009, une fentre de sélection d'un gabarit apparait systématiquement au démarrage de true view ? Comment eviter cela ?

Bonjour, Dans l'article paru su cadxp en juin 2009 au sujet des nouveautés relatives à True view 2010 (cf http://www.caderix.com/journal/spip.php?article300), il est dit qu'Autodesk ne livrera pas de version francaise de True View 2010. Qq1 sait il si la position d'Autodesk a évolué ? Sinon, la version francaise sera t elle disponible sous Trueview 2011 ? Merci pour vos réponses !

Bonjour, Mon fichier AutoCAD reference un fichier .tif au travers d'un autre fichier .tfw. Les 3 fichiers .dwg, .tif et .tfw sont dans le meme repertoire local de mon PC. Si je transfere ces fichiers sur un autre poste, je constate que le lien vers le fichier .tif depuis le fichier .dwg est perdu (l'image n'est pas affichée) Y a t il une configuration spécifique à AutoCAD p our le recherche des ressources de type image ? cordialement

Bonjour a tous, La partie AutoCAD 2010 m'intrigue un peu, aussi ai-je qq questions : 1- A t on un idée précise de la date/période de sortie AutoCAD 2010? 2- En tant qu'utilisateurs confirmés, pourriez vous me dire si je peux aller vers AutoCAD 2010 sans attendre un éventuel equivalent-service pack?Sinon, en général au bout de combien de temps arrive ce SP? Au bout d'un an chez Autodesk? 3-Je travaille a ce jour avec un AutoCAD 2002 pour lequel j'ai des fichiers ARX développés par un prestataire : le passage vers une nouvelle version d'AutoCAD va engendrer une revue de ces ARX. Me conseillez vous bien d'attendre 2010 ? ou bien si je pars sur du 2009, l'équivalent ARX fonctionnera t il sur 2010 ? 4- Quelles sont les fonctionnalités majeures qui sont d'ores et déja affichées pour 2010? J'ai entendu dire qu'il y aurait un nouveau format de fichier AutoCAD 2010: est ce vrai ? Merci de vos réponses que j'espere nombreuses.

Bonjour, Mon problème est désormais résolu depuis qq jours déja et je poste la solution: Il s'agit en fait d'un probleme d'accès à un disque réseau par l'application Autodesk Map 5. En effet, au démarrage de l'application, Autodesk met à jour les données relatives au fichiers récemment ouverts (Menu Fichier, on voit la liste des fichiers récents). Si par malheur vous avez temporairemt ouvert un fichier qui était positionné sur un disque réseau et que ce disque est désormais inaccessible (c'est ce que j'avais fait avec l'application Remote Host de microsoft), l'application Autodesk Map 5 sortira en erreur fatale tant que ce fichier sera référencé dans le menu Fichier. L'astuce est donc de rétablir le disque réseau , démarrer Autodesk et ouvrir autant de fichiers locaux pour que la référence au fichier sur le disque réseau soit effacée. Je n'ai effectivement pas trouvé d'autres moyens pour effacer la référénce au fichier réseau: Si qq1 a cette réponse... A bon entendeur salut ! Et merci a Charon car j'ai bien testé sa solution malheureusement sans succès.

Bonjour, J'utilise Autodesk MAP 5 qui a été installé en local sur un serveur Windows 2003 pour etre utilisé par une application tiers. J'utilise une connexion distante pour me connecter et ouvrir ma session sur ce serveur (utilitaire de connexion = mstsc) Au démarrage de l'application Autodesk MAP 5, Autodesk MAP plante: "abnormal program termination" "ERREUR FATALE: Unhandled Access Violation Reading 0x2875c10 exception at 1c0d6a9h" Pour information, mon utilitaire de connexion me permet de mapper les disques locaux de mon PC à la connexion (comme ceci je peux donc voir les disques de mon PC depuis le serveur) Si j'active cette option lors de la connexion distante, le plantage n'apparait pas.... Quelqu'un aurait il une idée, une siouxerie ? Cordialement,
