Menu Analyses
Ce menu est accessible depuis le menu principal par l'icône
. Il permet de combiner des grandeurs, de tracer l'une en fonction de l'autre.
Choix d'une mesure
Les mesures enregistrées dans le menu Acquisition pendant une session sont accessibles depuis le bandeau supérieur.
Vous pouvez sélectionner jusqu'à 4 mesures pour superposition si nécessaire. Pour cela, sélectionner dans les menus déroulants votre mesure 1 (le menu déroulant 2 est alors disponible). Une fois la mesure sélectionnée, si vous passez et maintenez la souris au dessus du menu déroulant, la description renseignée dans le menu Acquisition pour la mesure donne des informations utiles !
Vous pouvez supprimer des mesures de manière définitive en les sélectionnant dans ces menus déroulants et en cliquant sur le symbole
.
Il est possible de charger des mesures déjà enregistrées sur le disque dur en cliquant sur le bouton
.
Les mesures chargées sont mises à la suite des mesures de la session. Elles ne peuvent ni être à nouveau enregistrées ni effacées du disque dur depuis le logiciel.
Sélection de l'abscisse et des ordonnées
En cliquant sur la flèche sous la zone Abscisse, on accède à toutes les grandeurs disponibles. Sélectionner la grandeur souhaitée.
Les ordonnées sont sélectionnées en cliquant sur les boutons correspondant, autour de l'image du simulateur.
Ceux-ci apparaissent en surbrillance
et dans la liste Ordonnée. Il suffit de cliquer à nouveau sur la grandeur pour la déselectionner.
Pour tracer les courbes, il suffit d'appuyer sur le bouton
. Le menu obtenu est le même que celui d'affichage des courbes du menu Acquisition.
Les grandeurs sélectionnables sont les suivantes :
Icône | Description |
| Angle de roulis en ° |
| Angle de tangage en ° |
| Vitesse angulaire de roulis en °/s |
| Vitesse angulaire de tangage en °/s |
| Accélération selon l'axe X en m.s2 |
| Accélération selon l'axe Y en m.s2 |
| Accélération selon l'axe Z en m.s2 |
| Déplacement du vérin 2 en mm |
| Effort dans le vérin 2 en N |
| Déplacement du vérin 1 en mm |
| Effort dans le vérin 1 en N |
| Pourcentage d'enfoncement de la pédale d'accélération |
| Pourcentage d'enfoncement de la pédale de frein |
| Angle du volant en ° |
| Données 1 à 4 fonction du type de travail lancé : si le menu Pilotage n'est pas coché, DATA1 à DATA4 sont des données issues du jeu (configuration dans ServeurSimulateur). Si Pilotage est coché, DATA1 et DATA2 sont les consignes (DATA3 et 4 non utilisées) |
Le bouton Export csv permet d'enregistrer les données sur le disque dur en un format lisible par les tableurs standards (open/libreoffice, excel).
Opérations sur les données

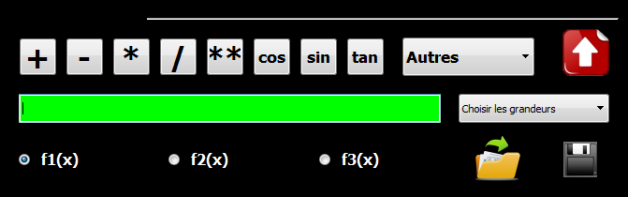

Pour réaliser des opérations mathématiques sur les données, on utilise le bouton
qui permet de définir jusqu'à 3 fonctions f1, f2 et f3.
Celles-ci sont alors sélectionnables par les boutons
et apparaissent dans la liste Ordonnées.
Renseigner la zone verte soit en tapant directement la formule désirée soit en sélectionnant les opérateurs et les grandeurs disponibles. L'opérateur ** correspond à la puissance. La syntaxe est celle de Python.
Si une formule est incomplète ou fausse, la zone devient rouge.
Choisir à quelle fonction associer la formule. Une coche verte indique qu'une fonction est déjà renseignée.
Une formule peut être chargée ou sauvegardée grâce aux boutons correspondant.
En sortant du menu
, la formule est vérifiée automatiquement.
L'opération de dérivation est faite en utilisant un taux d'accroissement.
En sortant du menu, les boutons sont sélectionnables si les fonctions ont été définies dans le menu Opération.
