Axe Emericc

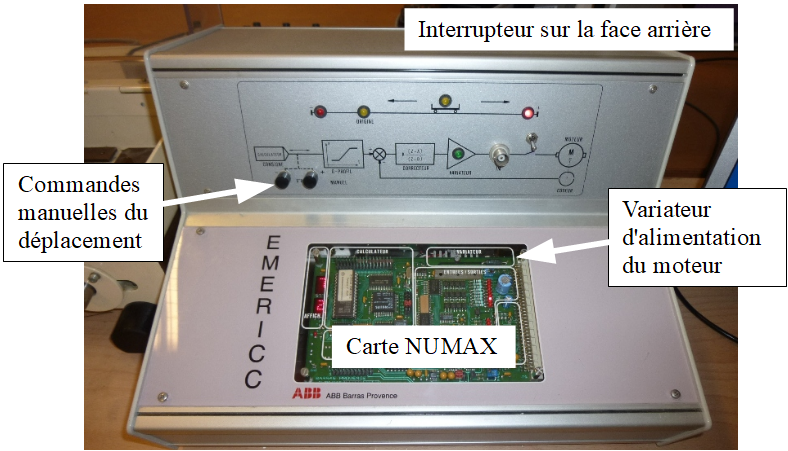

Si ce n'est déjà fait, allumer le système par le bouton situé sur la face arrière du rack de puissance situé à côté de l'axe linéaire.

Il est alors possible de démarrer le logiciel en suivant le chemin suivant : menu Démarrer => Tous les programmes => SII => Matériel => Winaxe32.

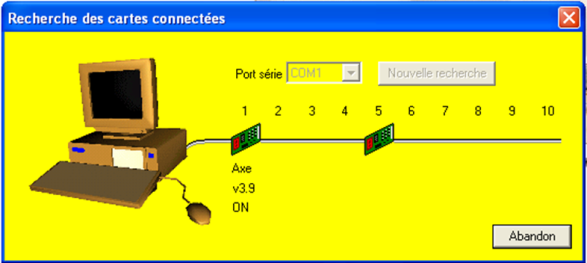

Le logiciel se lance et cherche alors, de manière automatique, à établir la connexion avec la carte de mesure située dans le rack et il apparaît alors l'écran de recherche des cartes connectées;

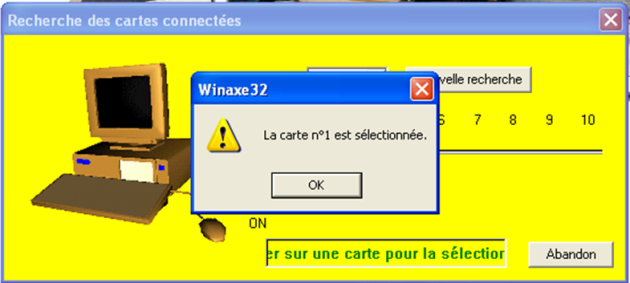

Quand la carte est trouvée, le logiciel l'indique dans une fenêtre qui apparaît au premier plan. Il suffit alors de cliquer sur OK pour valider cette recherche.

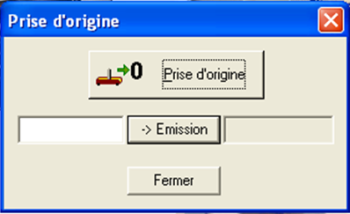

Le capteur est de type « relatif », il est alors nécessaire, avant de commercer les mesures, de faire une prise d'origine : pour cela, cliquer sur l'icône « Prise d'origine » situé dans la colonne de gauche, ce qui a pour effet d'ouvrir la fenêtre correspondante :

En cliquant « Prise d'origine », on lance l'opération de détermination de la référence de positionnement : le chariot se déplace alors jusqu'à ce qu'il repère le capteur inductif central. Cliquer ensuite sur Fermer. Il est alors possible de commencer les mesures.
