Réducteurs à roue et vis sans fin du transat berceur

Généralités

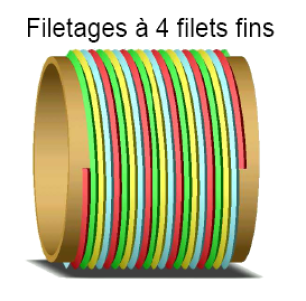

Ce type de transmetteur transforme un mouvement de rotation en rotation d'axe perpendiculaire, en adaptant le niveau de vitesse, on peut obtenir de très grand rapport de réduction, en effet c'est le ratio entre le nombre de filets de la vis et le nombre de dents du pignon.

Réducteurs à roue et vis sans fin du transat berceur

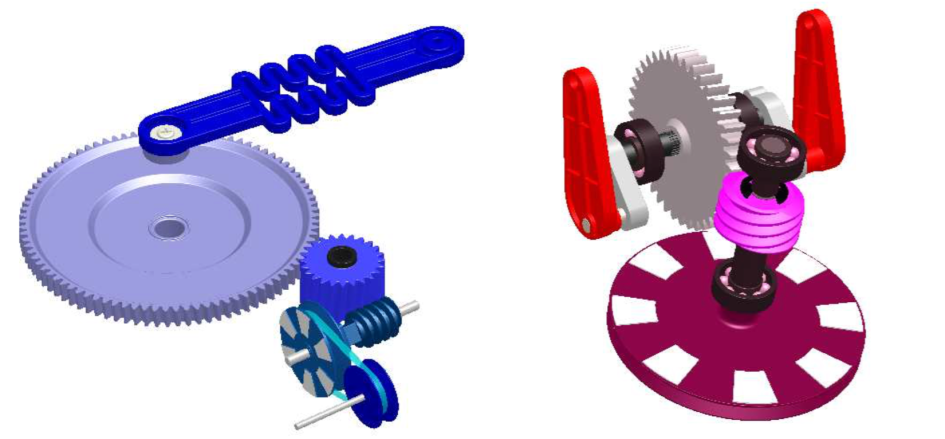

Ces deux réducteurs sont visibles sur les images suivantes.

Implantation des roues codeuse sur les poulies réceptrices

Rapports de réduction :

  • 1/90 pour le mouvement horizontal,

  • 1/20 pour le mouvement vertical.
