Diagramme de bloc interne
Le diagramme de bloc interne (ibd) représente la manière dont interagissent les blocs par leurs connexions et leurs flux d'échange.

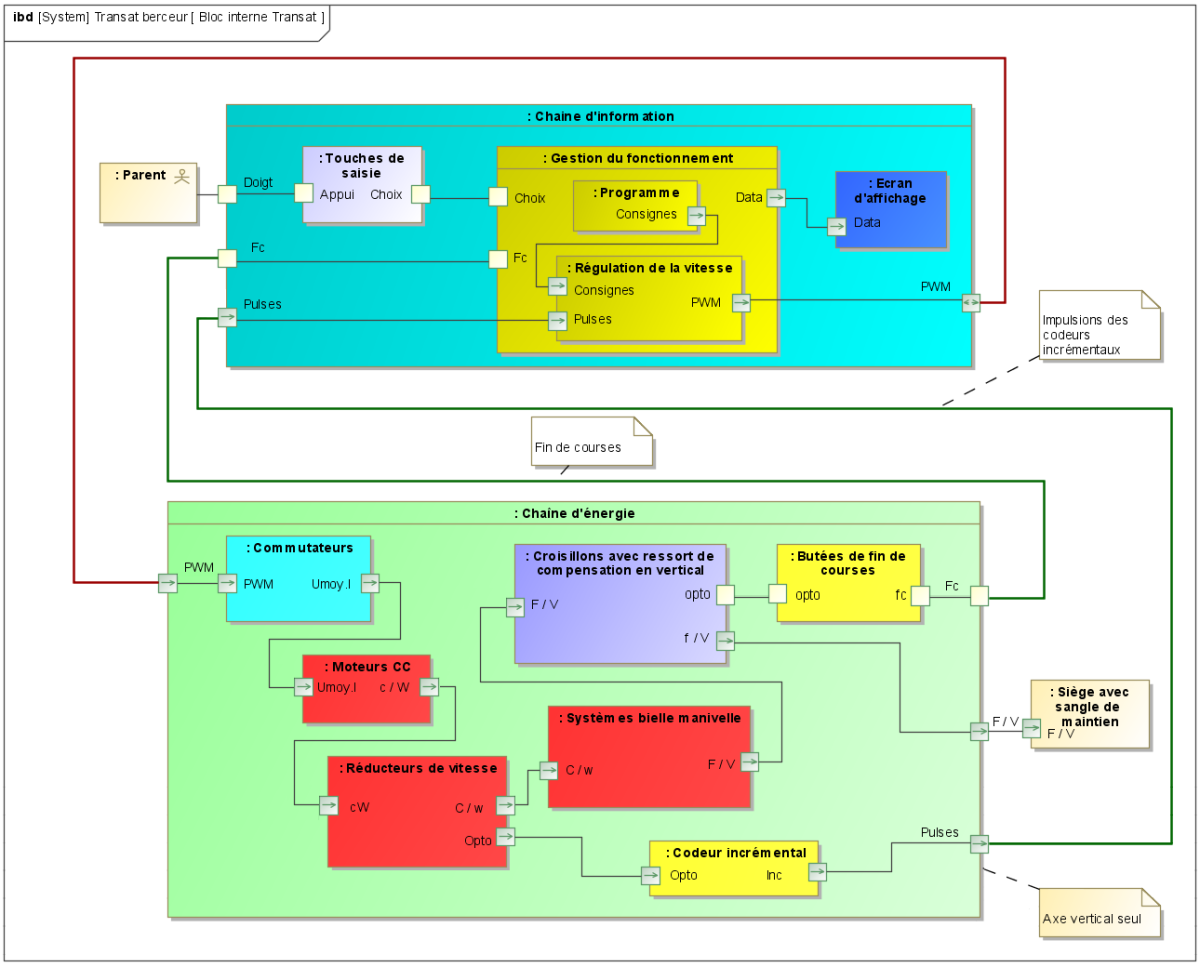

Diagrammes de blocs internes pour le mouvement vertical
Ce diagramme est constitué de 2 diagrammes de bloc interne (Chaîne d'information et chaîne d'énergie).

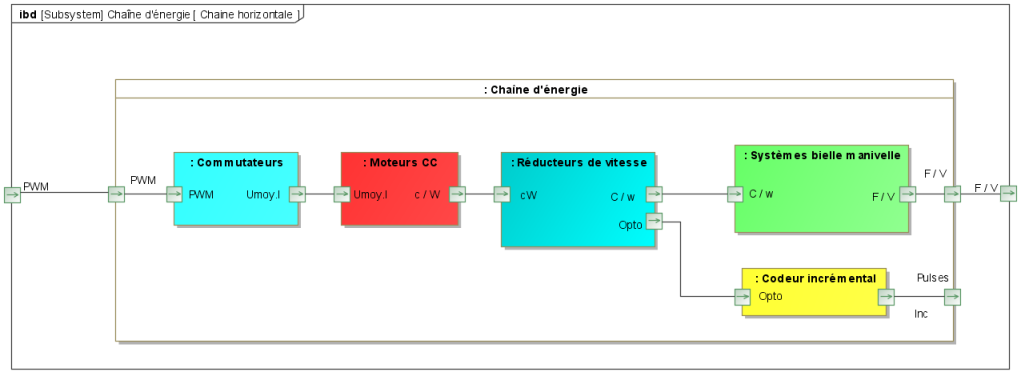

Diagramme de bloc interne pour le mouvement horizontal
Seul le diagramme de bloc interne concernant la chaîne d'énergie est représenté (la chaîne d'information étant la même que pour le mouvement vertical).

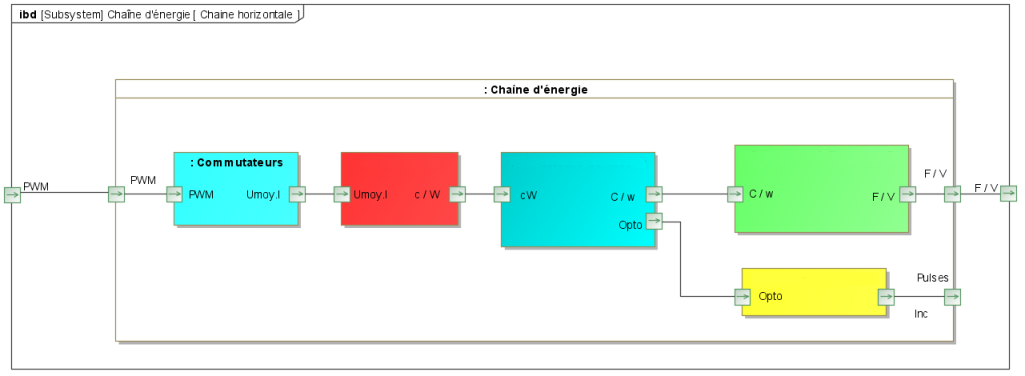

Diagramme de bloc interne pour le mouvement horizontal
Seul le diagramme de bloc interne concernant la chaîne d'énergie est représenté (la chaîne d'information étant la même que pour le mouvement vertical).
