Train engrenage composé
Présentation

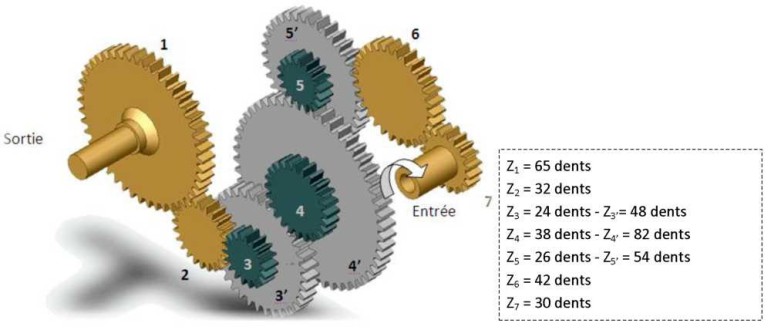

Un train d'engrenage, dans lequel toutes les roues dentées sont en mouvement de rotation par rapport au bâti autour d'axes parallèles entre eux, est représenté sur la figure ci-dessous :
Question
Indiquer, à l'aide de flèches, le sens de rotation de chacune des roues dentées. Déterminer le nombre d'engrenages, puis le nombre d'engrenages à contact extérieur.

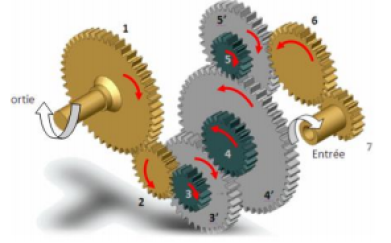

Solution
5 contacts engrenages tous extérieurs
Question
Indiquer, à l'aide de flèches, le sens de rotation de chacune des roues dentées. Déterminer le nombre d'engrenages, puis le nombre d'engrenages à contact extérieur.
Solution
\(k=\frac{{{\omega }_{e/0}}}{{{\omega }_{s/0}}}=\frac{{{\omega }_{7/0}}}{{{\omega }_{1/0}}}={{\left( -1 \right)}^{6}}\frac{{{Z}_{6}}.{{Z}_{5'}}.{{Z}_{4}}{{Z}_{3'}}.{{Z}_{2}}.{{Z}_{1}}}{{{Z}_{7}}.{{Z}_{6}}.{{Z}_{5}}{{Z}_{4}}.{{Z}_{3}}.{{Z}_{2}}}\)
AN : \(k=19.42\)
Il s'agit donc d'un réducteur qui réduit la vitesse d'entrée d'environ 20 fois.
