Testeur
de casque d’aviation générale
Introduction
|
Ceci est un projet personnel de testeur de casque d’aviation. Il fonctionne par un principe simple de reboublage : Parler dans le micro et vérifier qu’on s’entend dans le casque. Si ce n’est pas le cas, on peut s’aider d’un casque que l’on sait être fonctionnel. Je ne vais pas faire de graphe de décision, je suis certain que vous avez compris le principe : brancher un micro que l’on sait fonctionnel et vérifier que l’on s’entend dans les écouteurs du casque testé. Effectuer l’opération opposé si l’on ne s’entend toujours pas (c’est probablement que les écouteurs du casque testé sont HS). Caractéristiques : - Testeur autonome sur pile 9V - Bouton ON/OFF avec voyant LED de mise sous tension - Réglage du volume - Boitier de taille modérée |
|
Cet article et tous les fichiers nécessaires à la fabrication d’un boitier sont mis gratuitement à la disposition de tous sur mon espace de partage : https://filedn.eu/lVLvWdBPnzPFLhdP0zsLP7J/direct-link-files/TesteurDeCasque/
Sources
Ci-dessous, un article intéressant qui propose un montage simple, que j’ai réutilisé pour « pré amplifier » l’entrée de l’amplificateur. J’en conseille la lecture pour les curieux.
Matériel

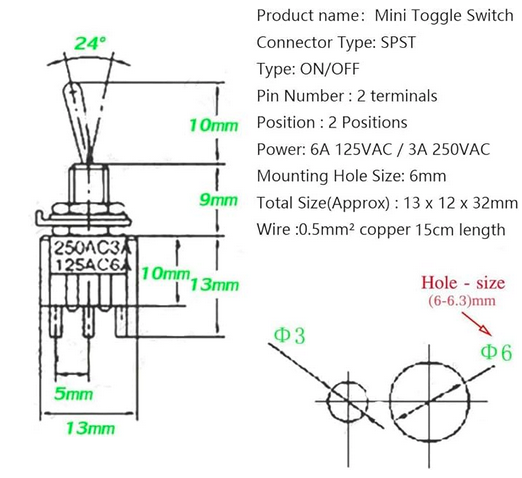

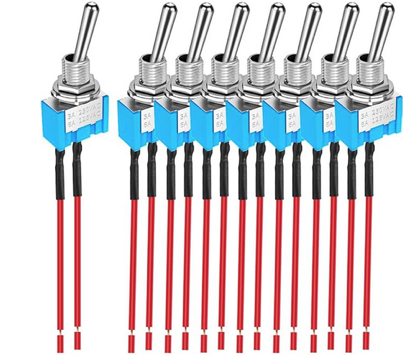

Interrupteur « panel mount »
6mm
https://www.amazon.fr/dp/B0CSM4VYPZ?ref=ppx_yo2ov_dt_b_fed_asin_title

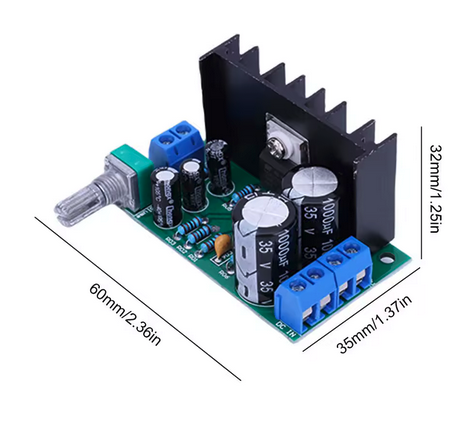

Amplificateur mono avec bouton de volume

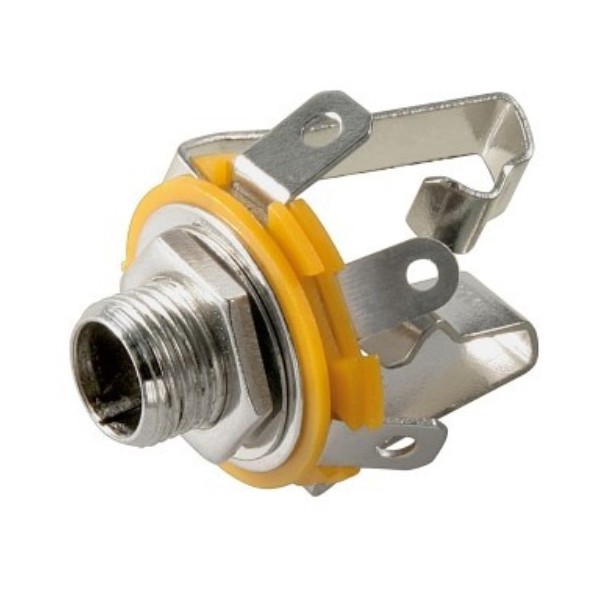

Prise micro « panel mount »
https://www.aeroplans-blaus.com/en/audio-signal/313-52mm-panel-mount-female-jack-.html
Prise casque « panel mount »
https://www.aeroplans-blaus.com/en/audio-signal/312-63mm-panel-mount-jack-.html
|

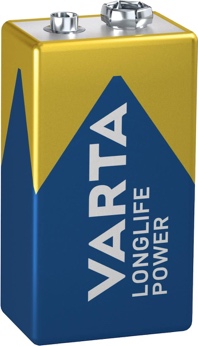

1 Pile 9V
|
1 LED de diamètre 5mm |

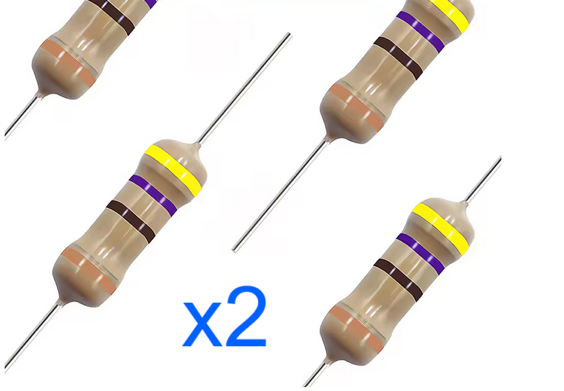

2 Résistances de 470
ohms
|
|

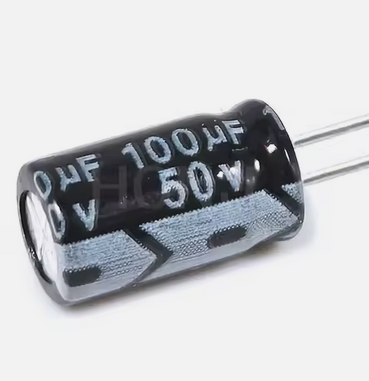

1 Condensateur de 100uF
|

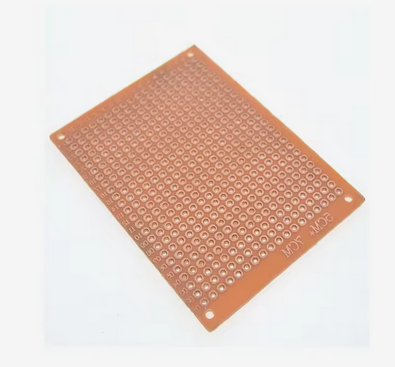

Platine de prototypage (1~2 cm2 suffisent)
|

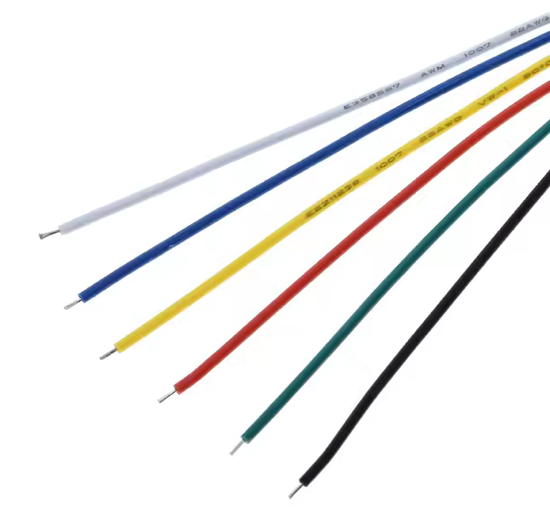

Petit fil électrique pour prototypage électronique
|

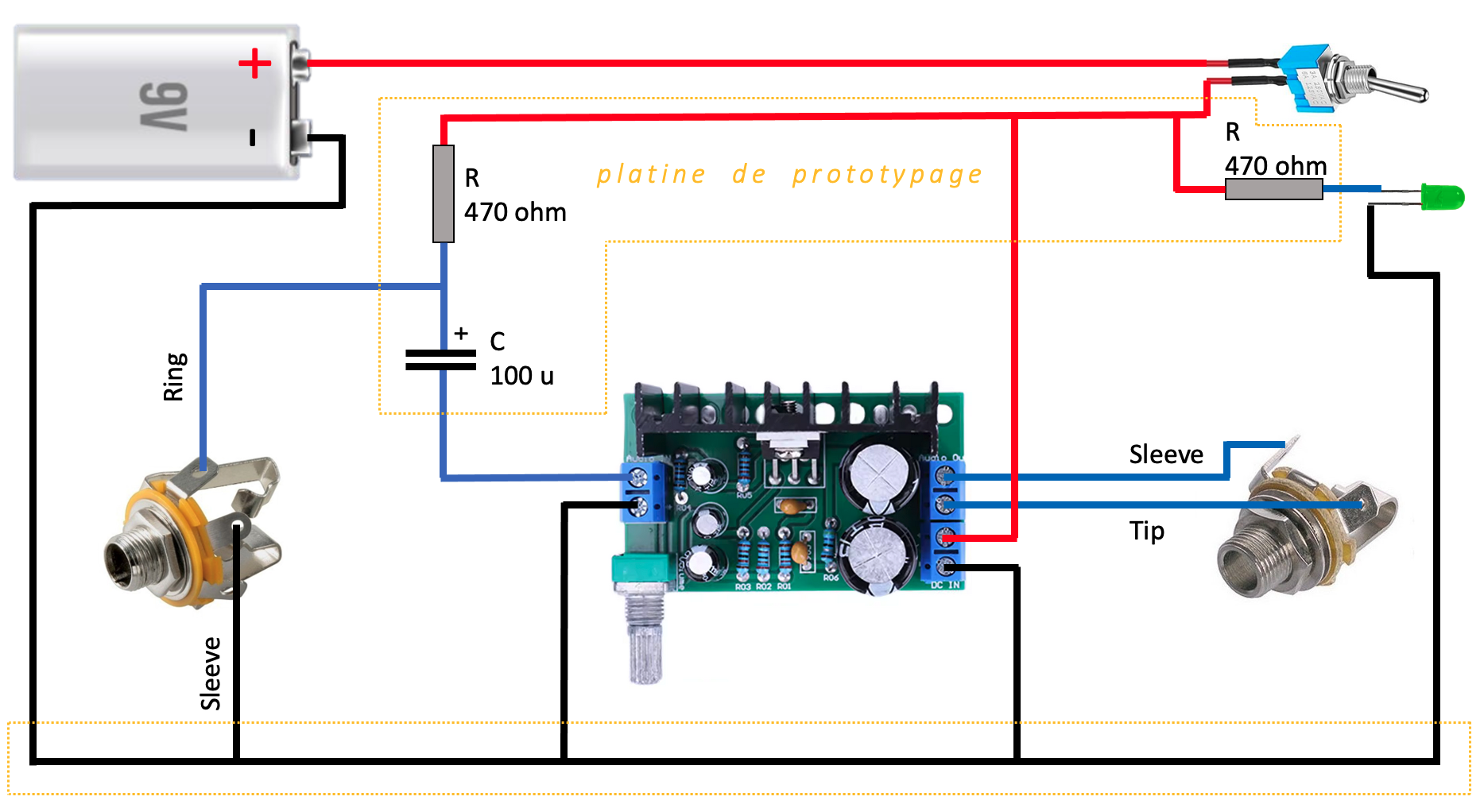

Montage
Boitier
Le boitier se compose de plusieurs parties. Les fichiers stl pour l’impression 3D des différentes parties sont disponibles ci-dessous :
- La partie principale dans laquelle viennent se positionner l’ensemble des composants
- Le bouton du volume à enficher sur le potentiomètre de l’amplificateur
- Trois caches qui viennent se glisser dans le boitier principal par la face arrière
Visuels de la modélisation

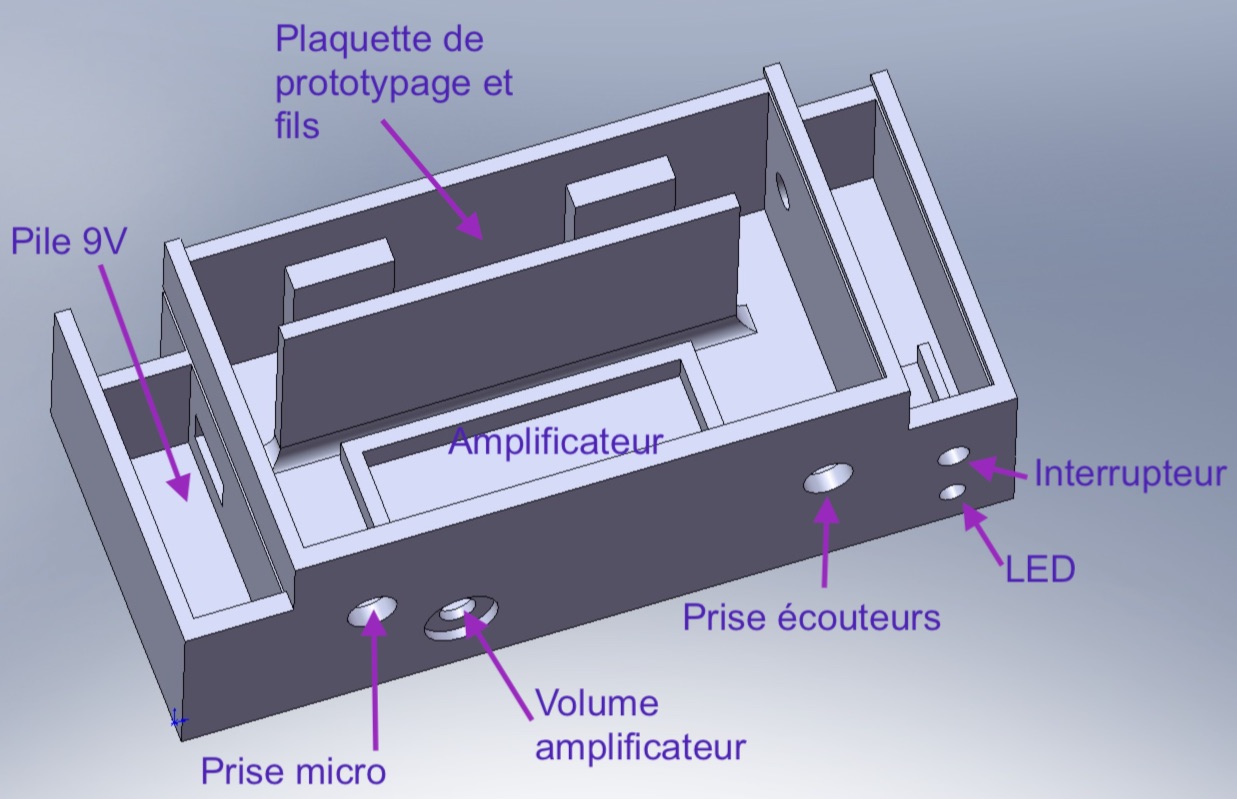

Modélisation du boitier
Modélisation du bouton de volume

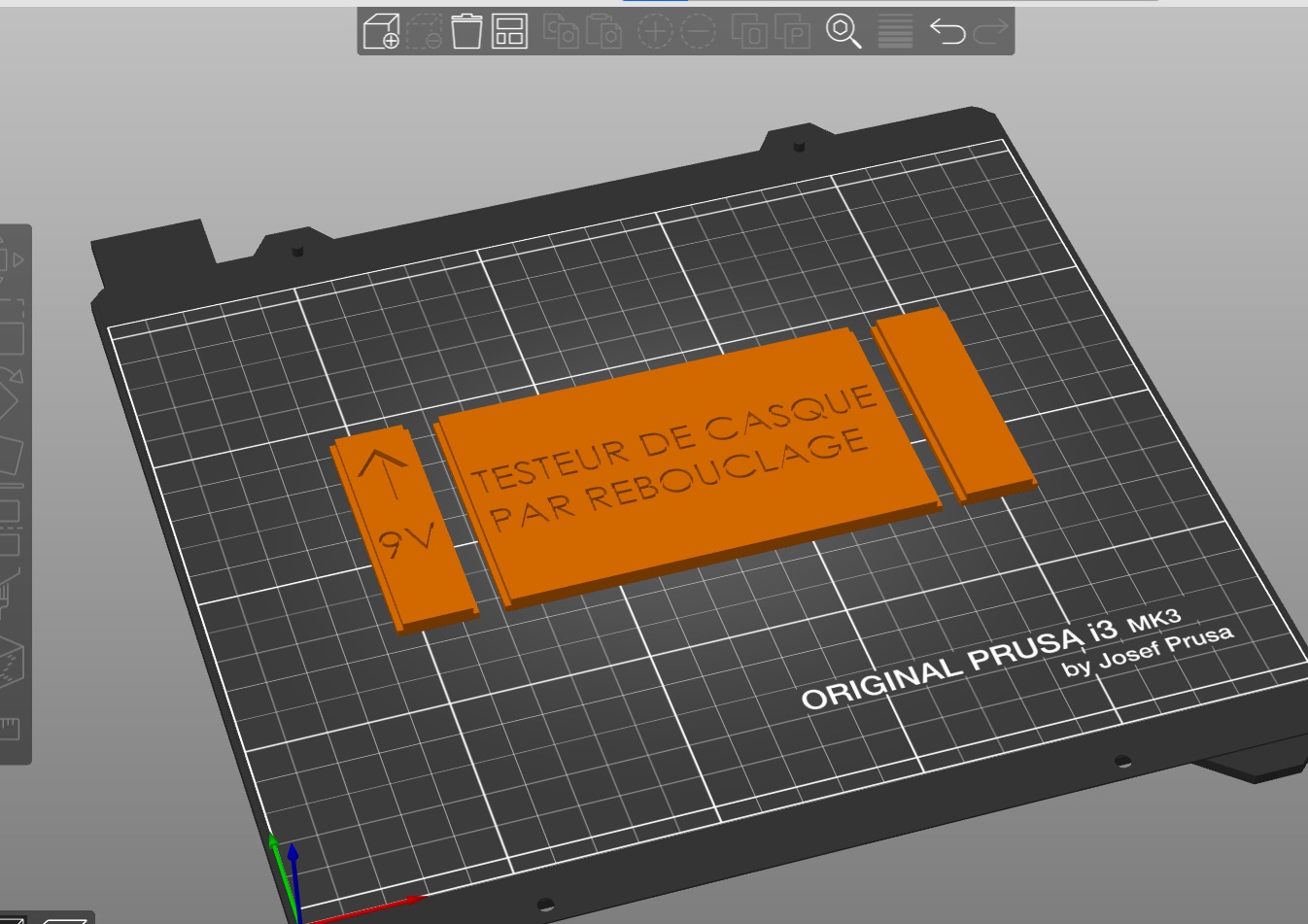

Caches supérieurs sur le plateau d’impression
Photos

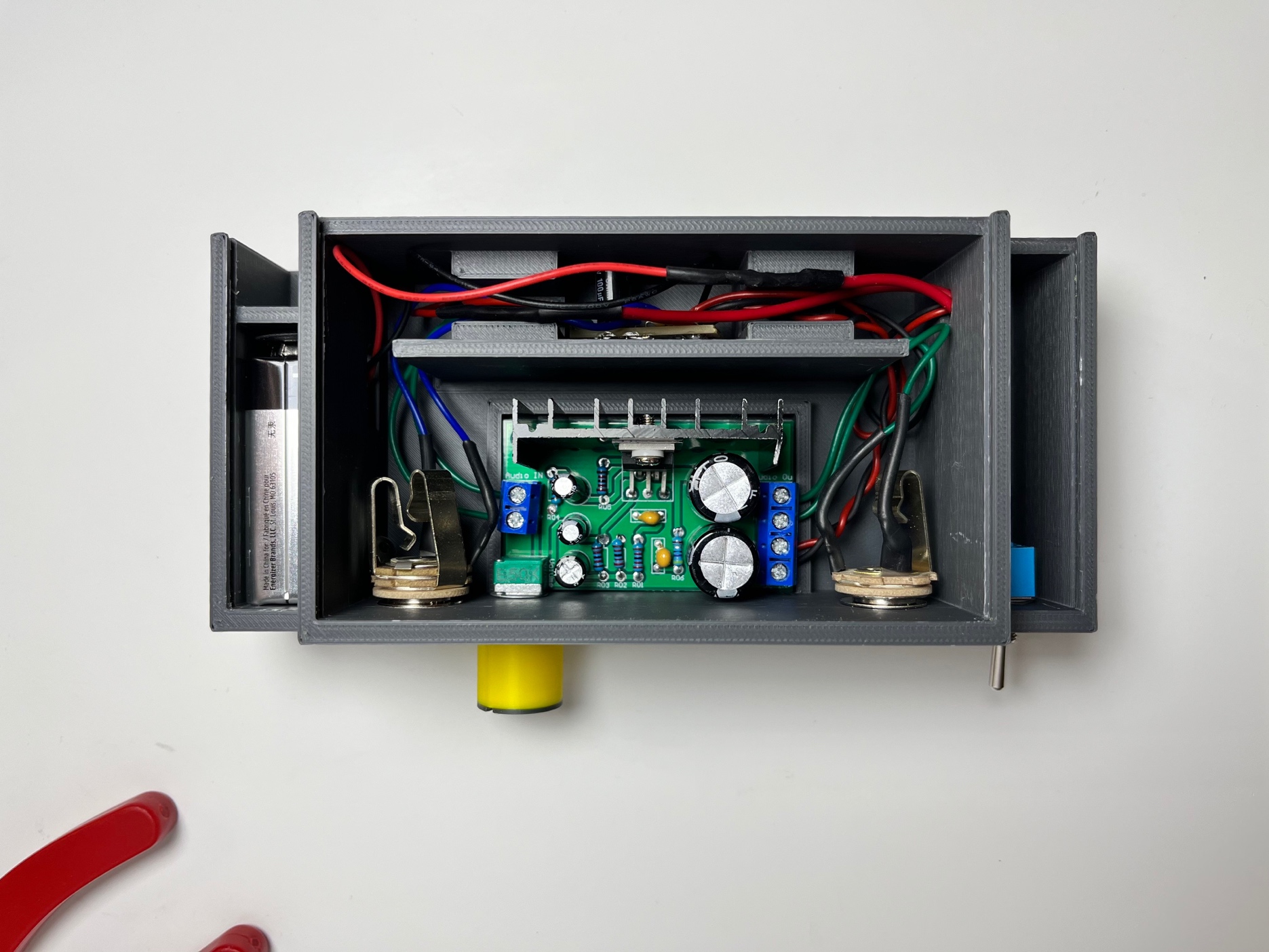

Vue du dessus sans les caches. Emplacement des composants.

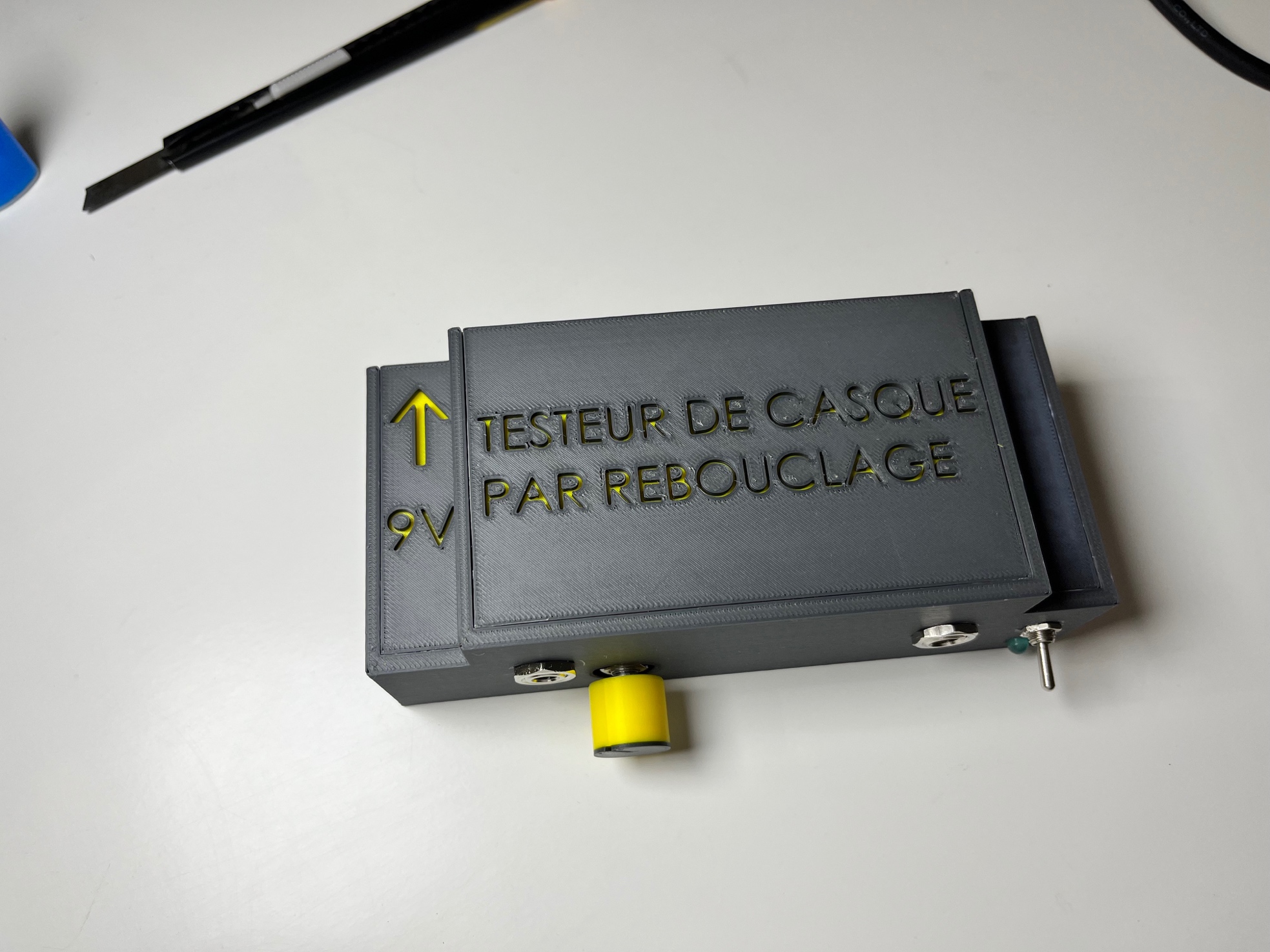

Vue du dessus avec les caches.

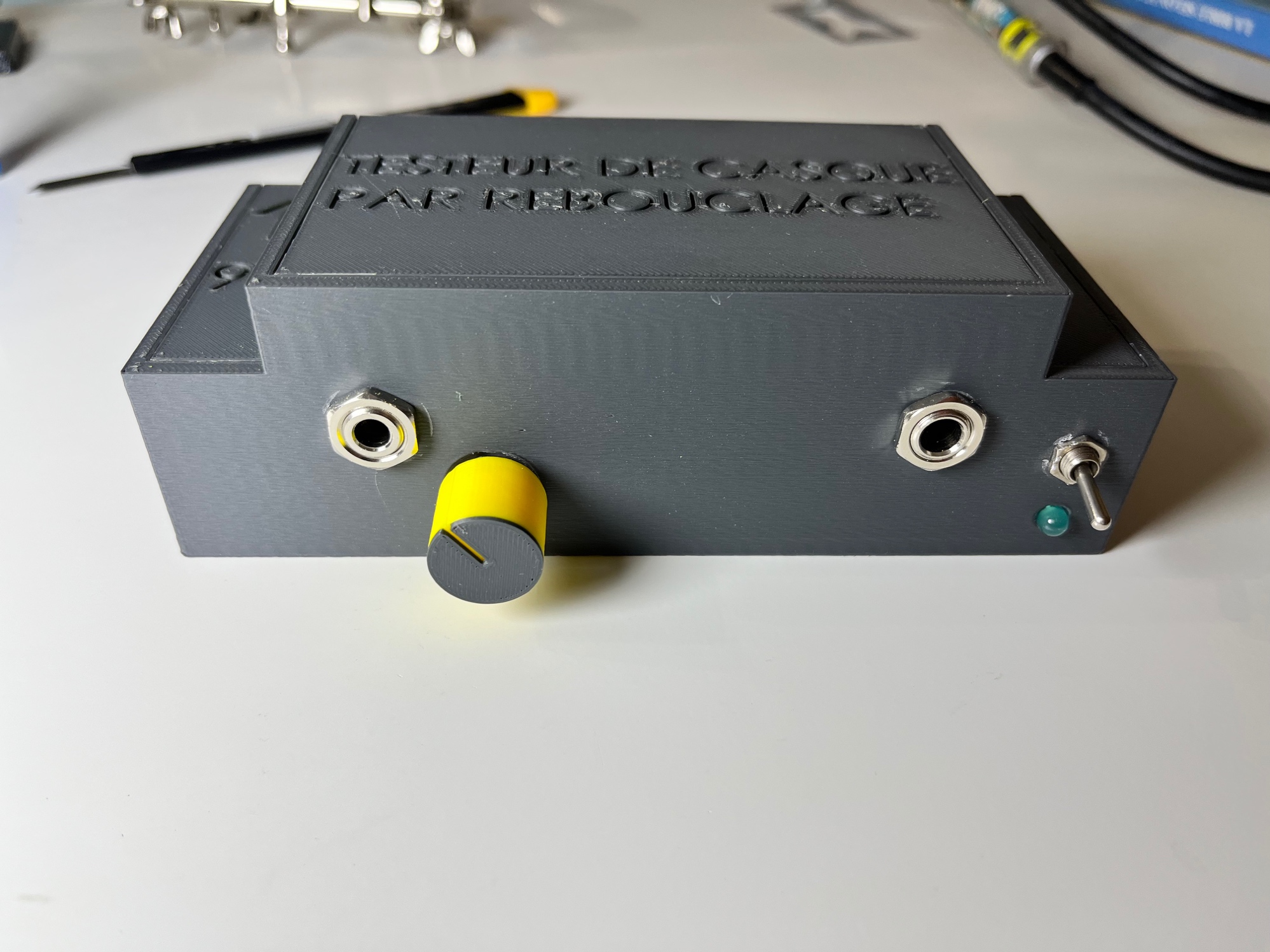

Vue de face. Boitier éteint.

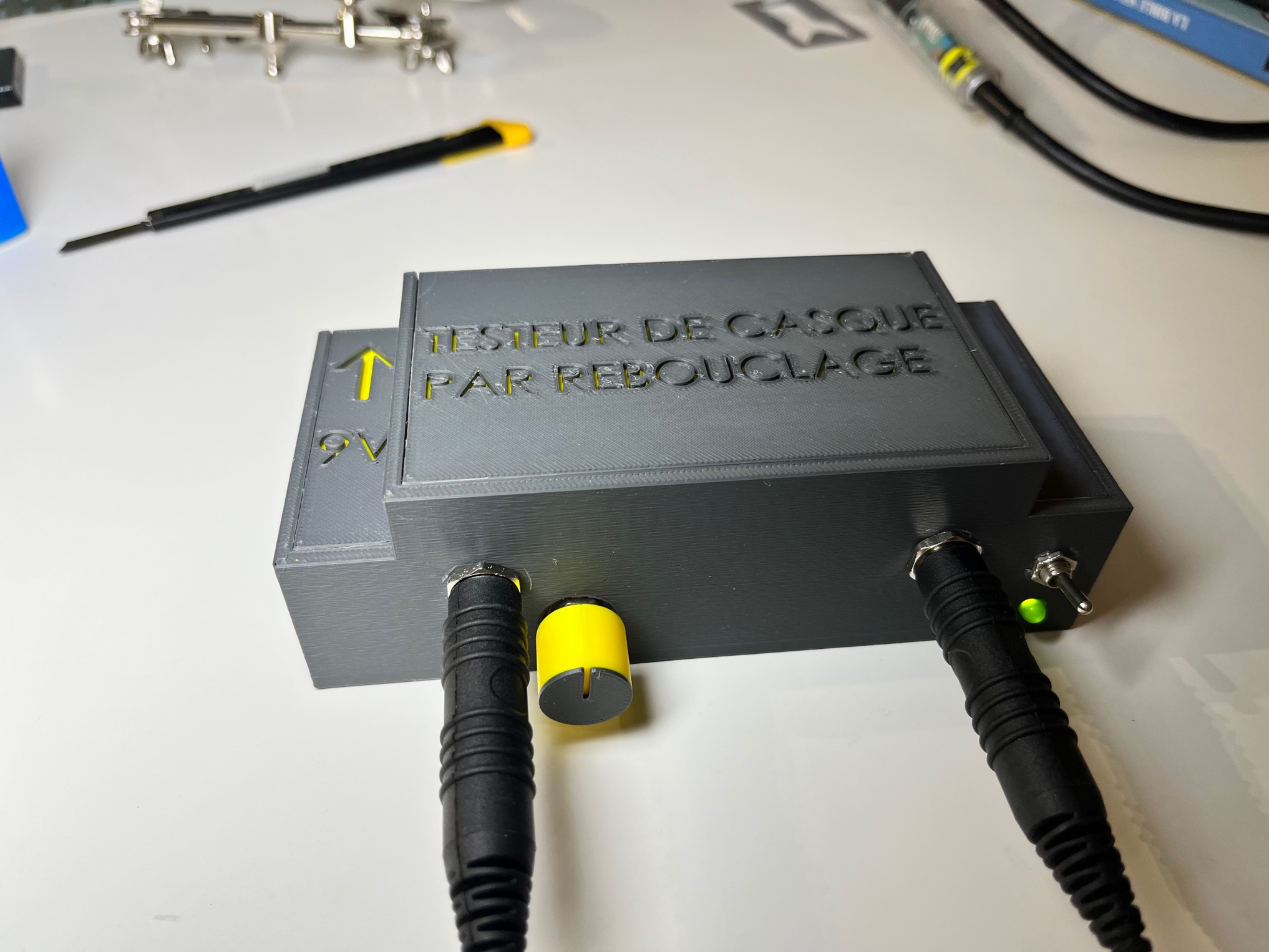

Vue de face. Boitier allumé et casque d’aviation générale branché.
