Instructiemodel Rem- en Vooruitbreng Inrichting

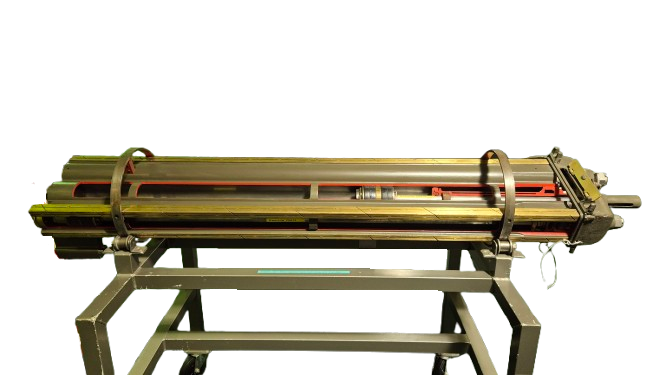

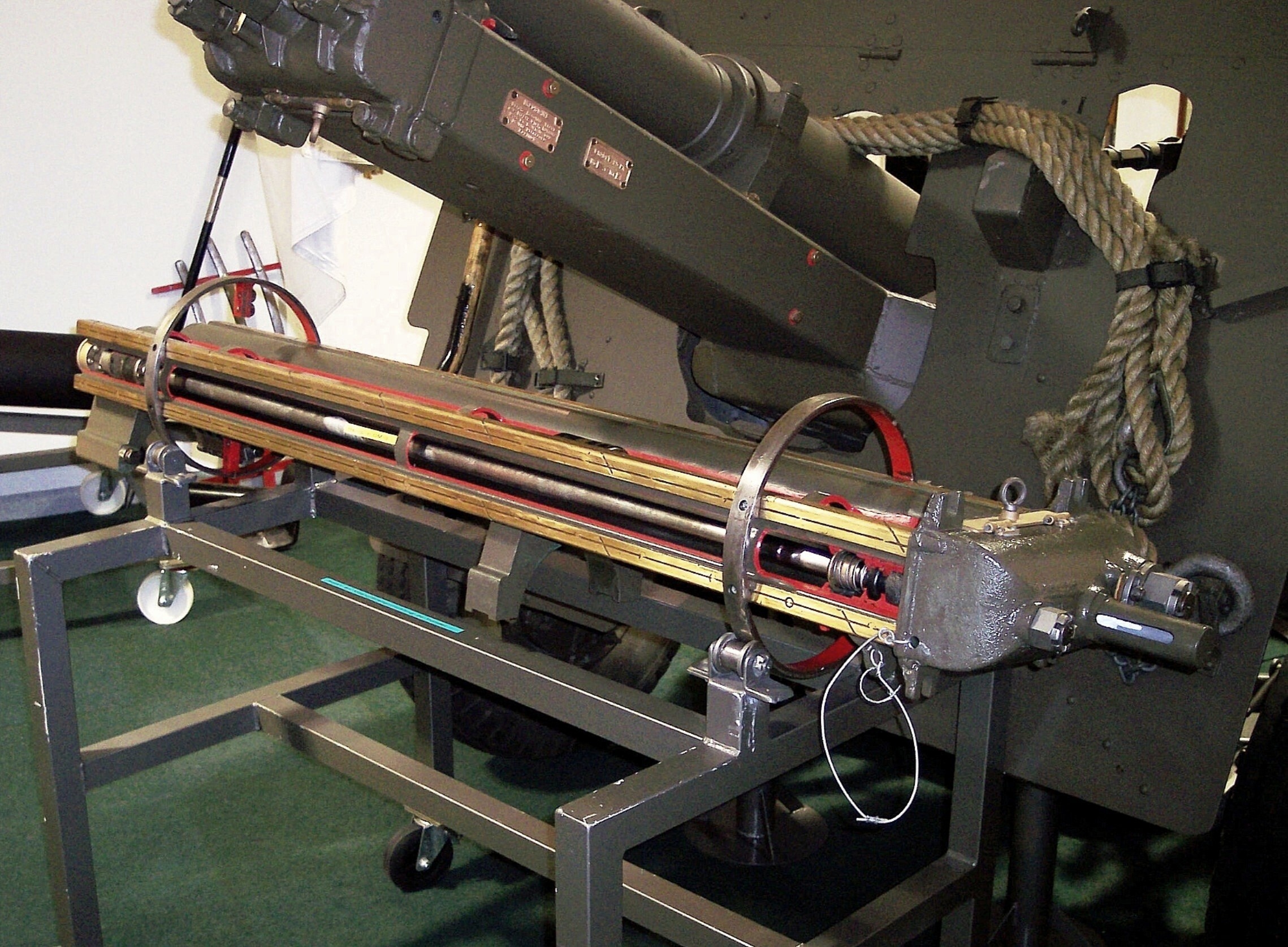

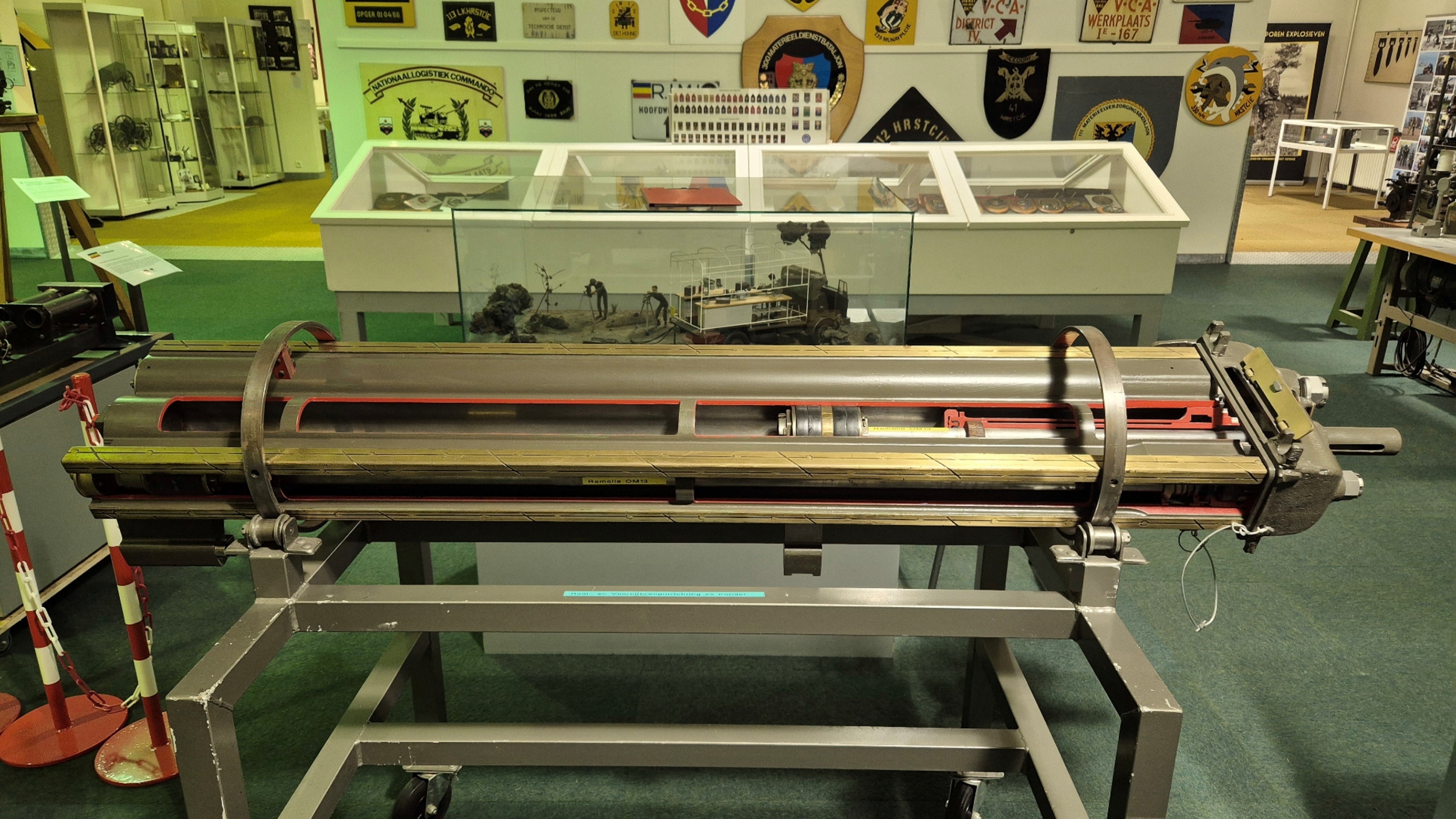

Dit opengewerkte model van een rem- en vooruitbrenginrichting (RVI) van een kanon 25 pr werd door de School Technische Dienst gebruikt bij de opleiding van geschutmonteurs. Hierop kon de werking, de afstelling en het onderhoud worden onderwezen.
De RVI van een kanon dient om tijdens een schot de achterwaartse beweging van de schietbuis af te remmen en hem daarna weer gecontroleerd terug te brengen naar zijn beginstand, wat men “in batterij” noemt. Zonder RVI zou het kanon achteruitrollen.

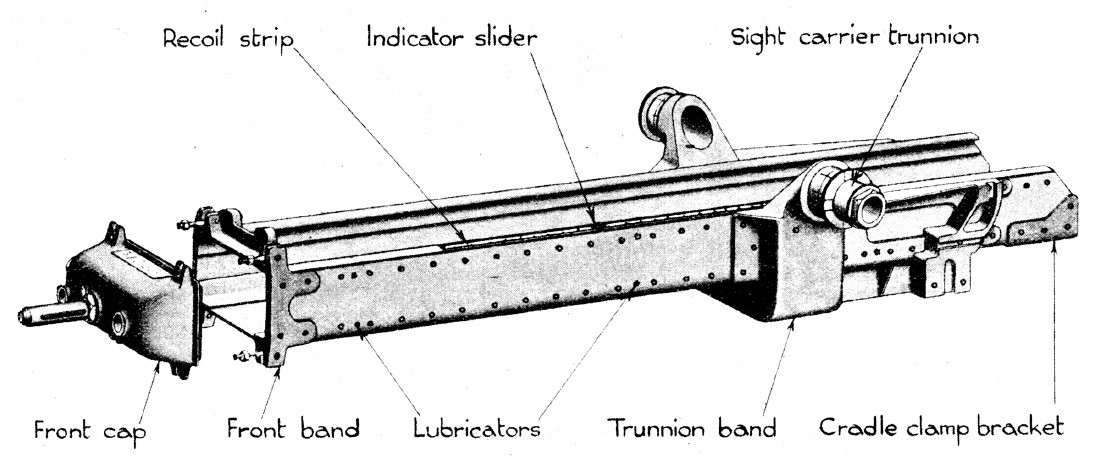

De schietbuis is bevestigd aan een cilinderblok, de RVI, dat heen en weer kan schuiven op groeven in de wieg, zoals hieronder afgebeeld. De wieg is voorzien van tappen om hem voor elevatie te kunnen draaien op het kanonzadel dat op de affuit is bevestigd.
In het cilinderblok zijn in de lengte drie cilinders geboord. De rechter cilinder is de hydraulische buffer die de energie van de terugslag absorbeert en werkt in combinatie met de oliereservoircilinder die erboven is gemonteerd. De overige twee cilinders vormen de vooruitbrenginrichting en controleren de vooruitloop van de schietbuis nadat de terugslag is voltooid.
De buffer- of remcilinder, bevat een zuiger aan het uiteinde van een stang. Die zuigerstang is bevestigd aan de voorkap van de wieg. De zuiger heeft zowel een schuifklep als een roterende klep die samenwerken om de oliestroom te regelen terwijl het kanon achteruitloopt.

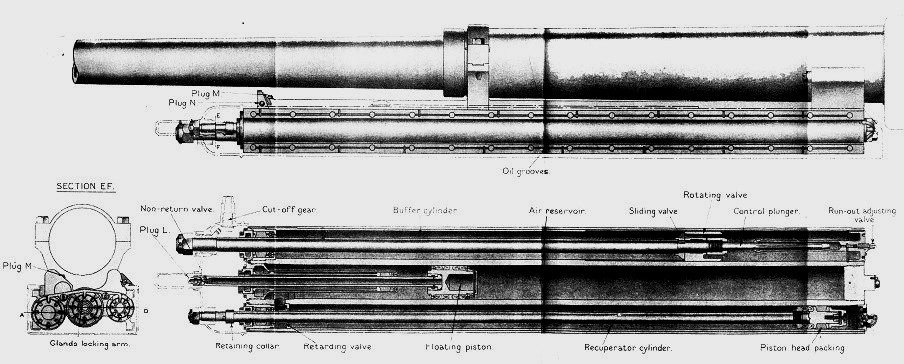

Doorsnede van de RVI van het kanon 25 pr.
De binnenkant van de remcilinder heeft een spiraalgroef die ervoor zorgt dat de roterende klep tijdens de terugslag draait waardoor de oliestroom steeds meer geremd wordt, totdat de schuifklep de oliestroom geheel afsluit waardoor het achteruitlopen stopt.

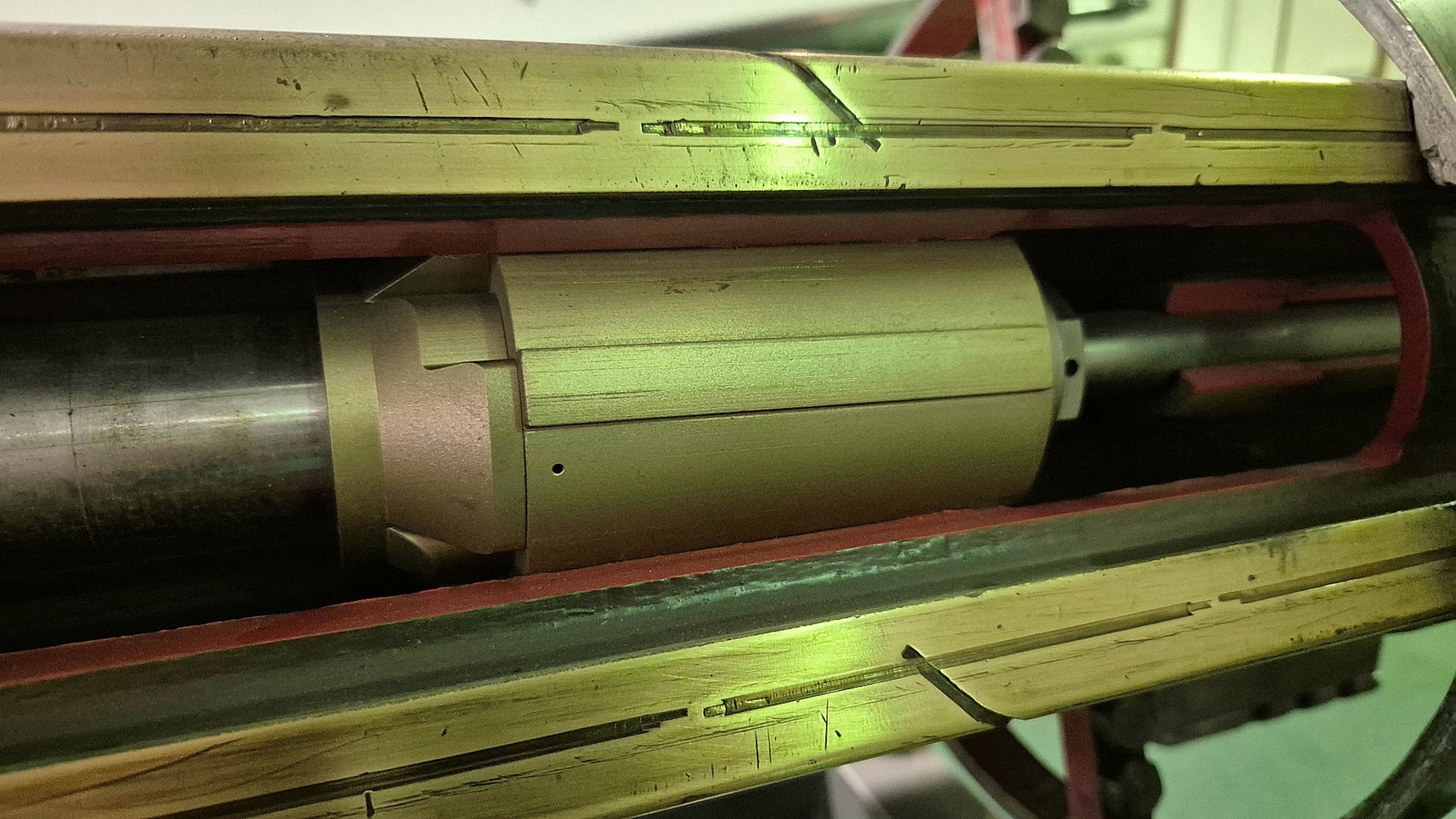

Schuif-draaiklep met nok voor spiraalgroef in rechter cilinder.
Het punt waarop de schuifklep sluit, wordt geregeld door de rotatie van de zuigerstang door het uitschakelmechanisme van de schuifklep. Dit mechanisme is met een arm verbonden met de elevatieinrichting van het kanon via een stang aan de rechterkant van de wieg. Met het kanon horizontaal is de terugslag mogelijk tot ongeveer 40 inch, (100 cm), terwijl deze bij grote elevatie beperkt wordt tot ongeveer 16,5 inch (40 cm). Dit om te voorkomen dat de kulas de grond raakt.

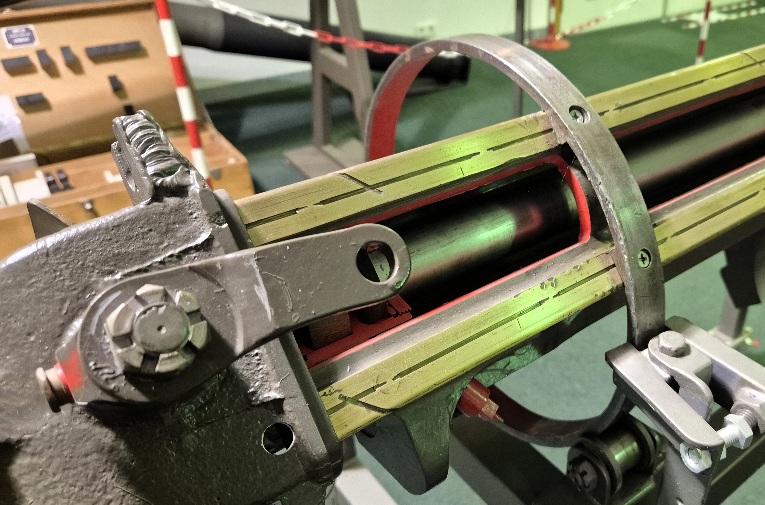

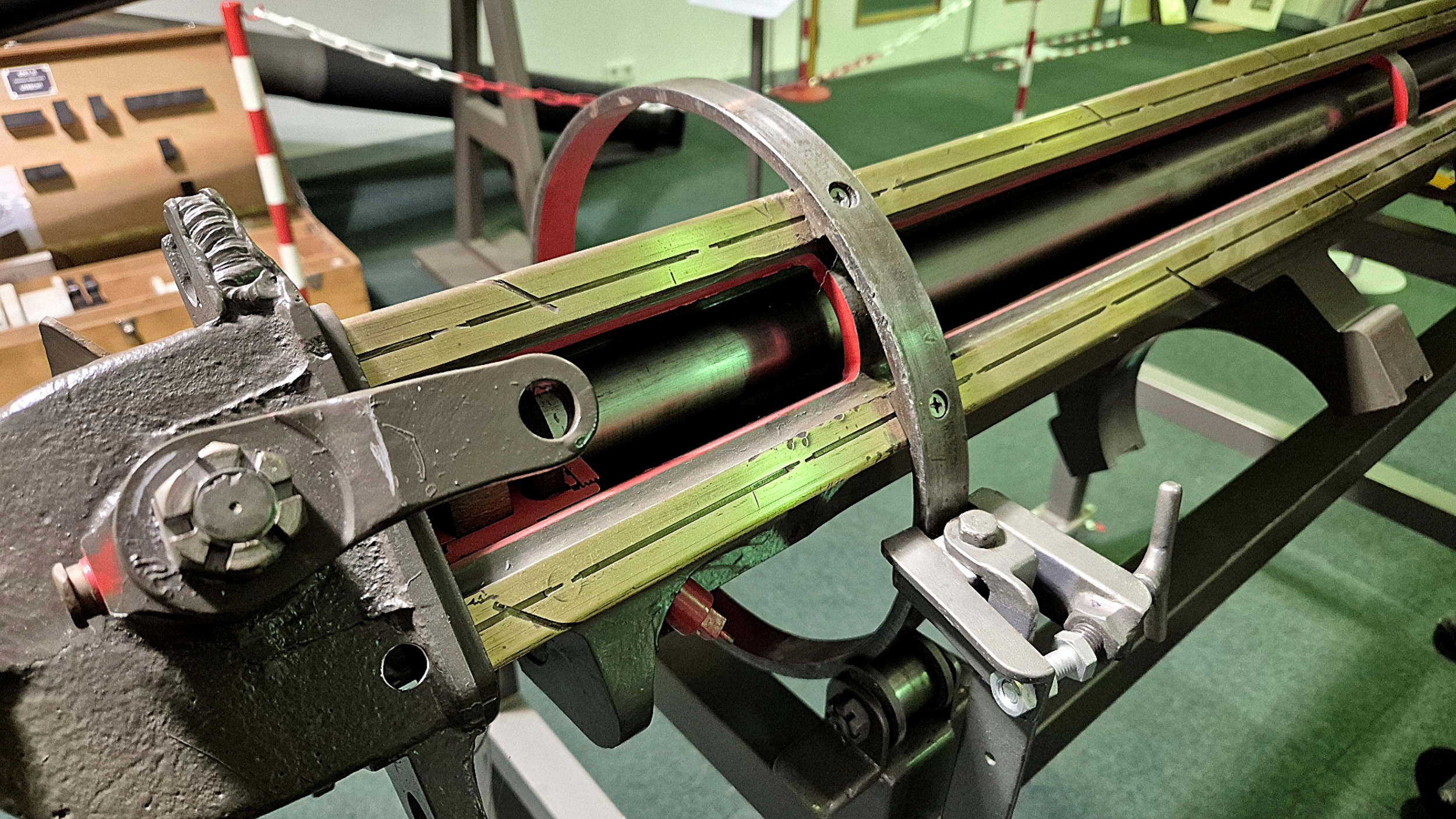

Arm voor verbinding schuif-draaiklep aan elevatieinrichting.
De terugloop van de schietbuis kan worden afgelezen op een liniaal links op de wieg. De stoter beweegt een schuifje op de liniaal naar achteren dat zal blijven staan als de schietbuis weer vooruit loopt. Na aflezen kan dit met de hand weer naar voren worden geschoven.

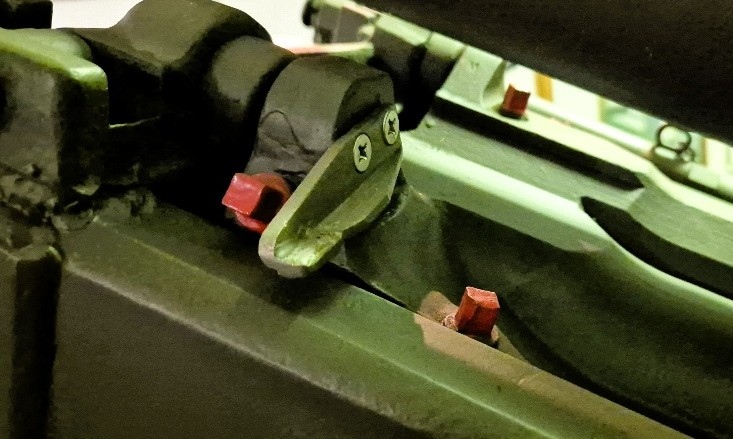

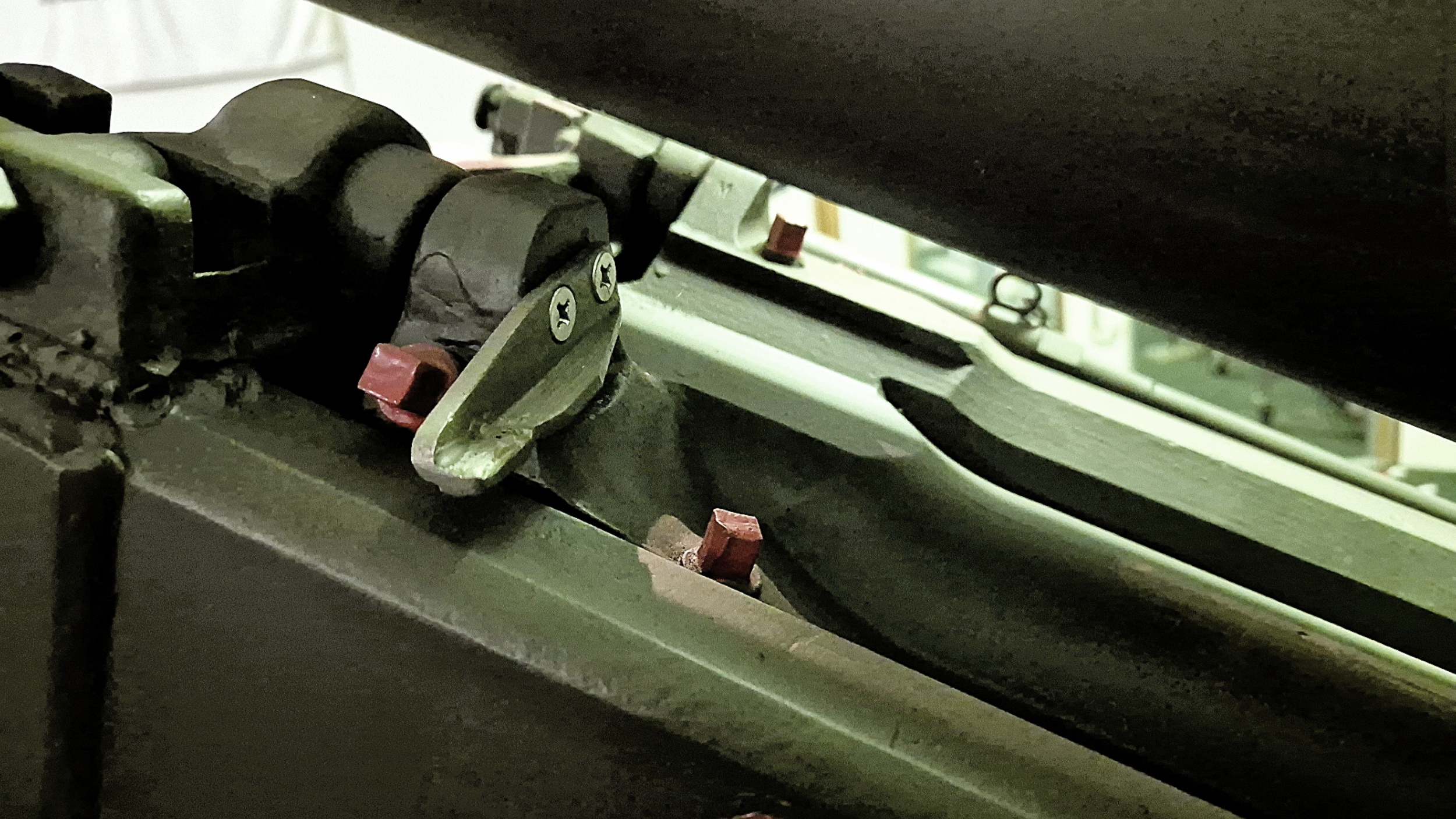

Stoter.

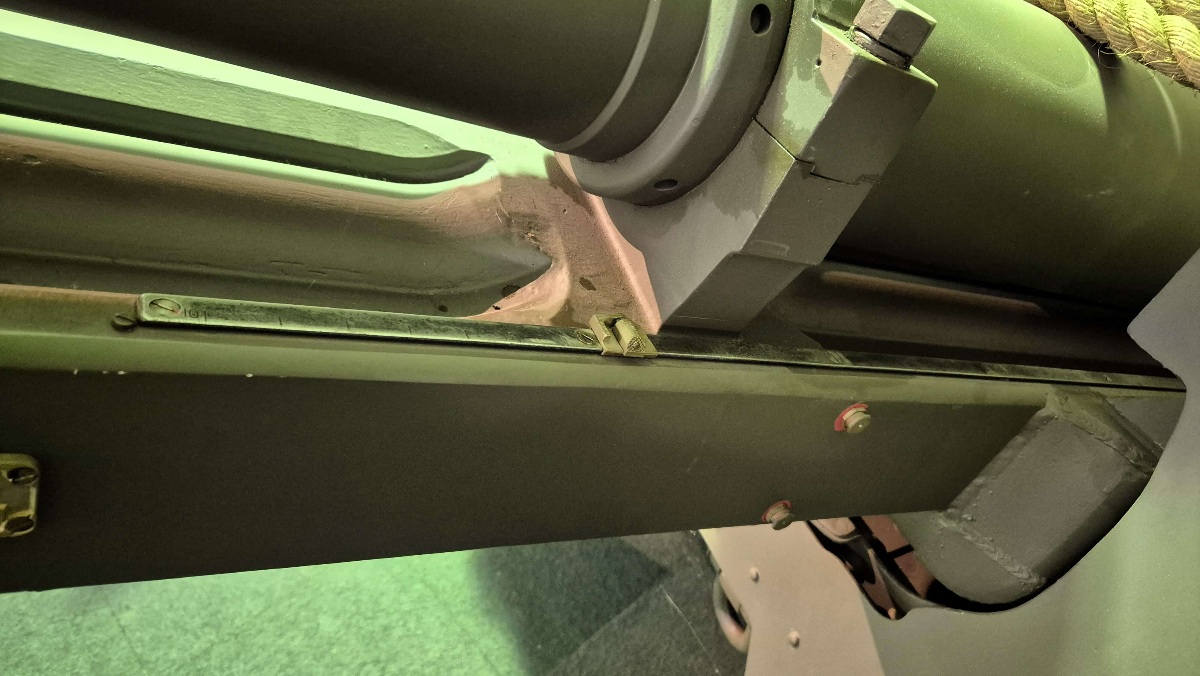

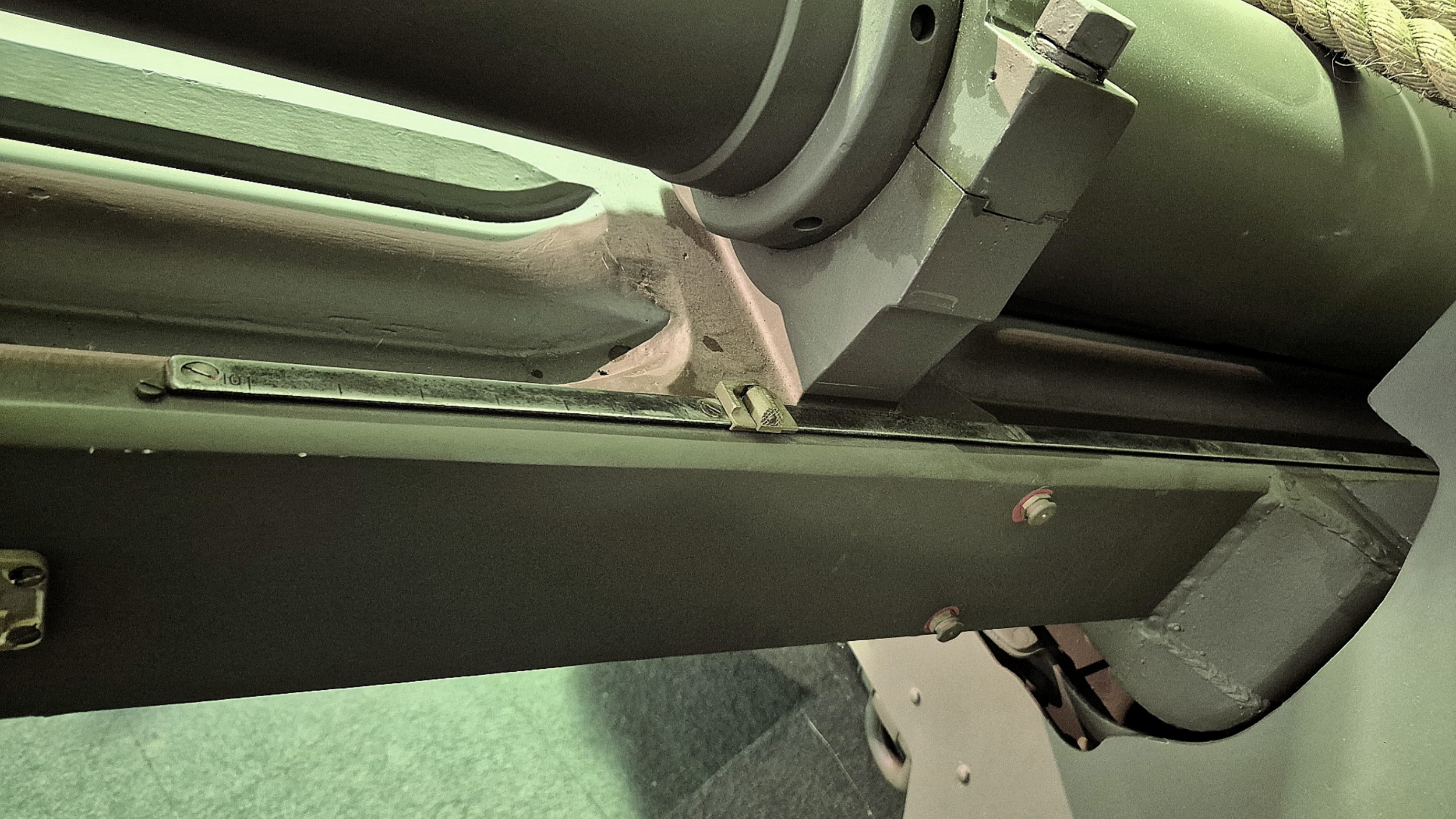

Schuifje op liniaal.
Achter de zuigerstang bevindt zich ook een regelplunjer die wordt gebruikt om de snelheid van het kanon in de laatste fase van het vooruitlopen te regelen. Met een schroefmechanisme kan de oliestroom worden geregeld.

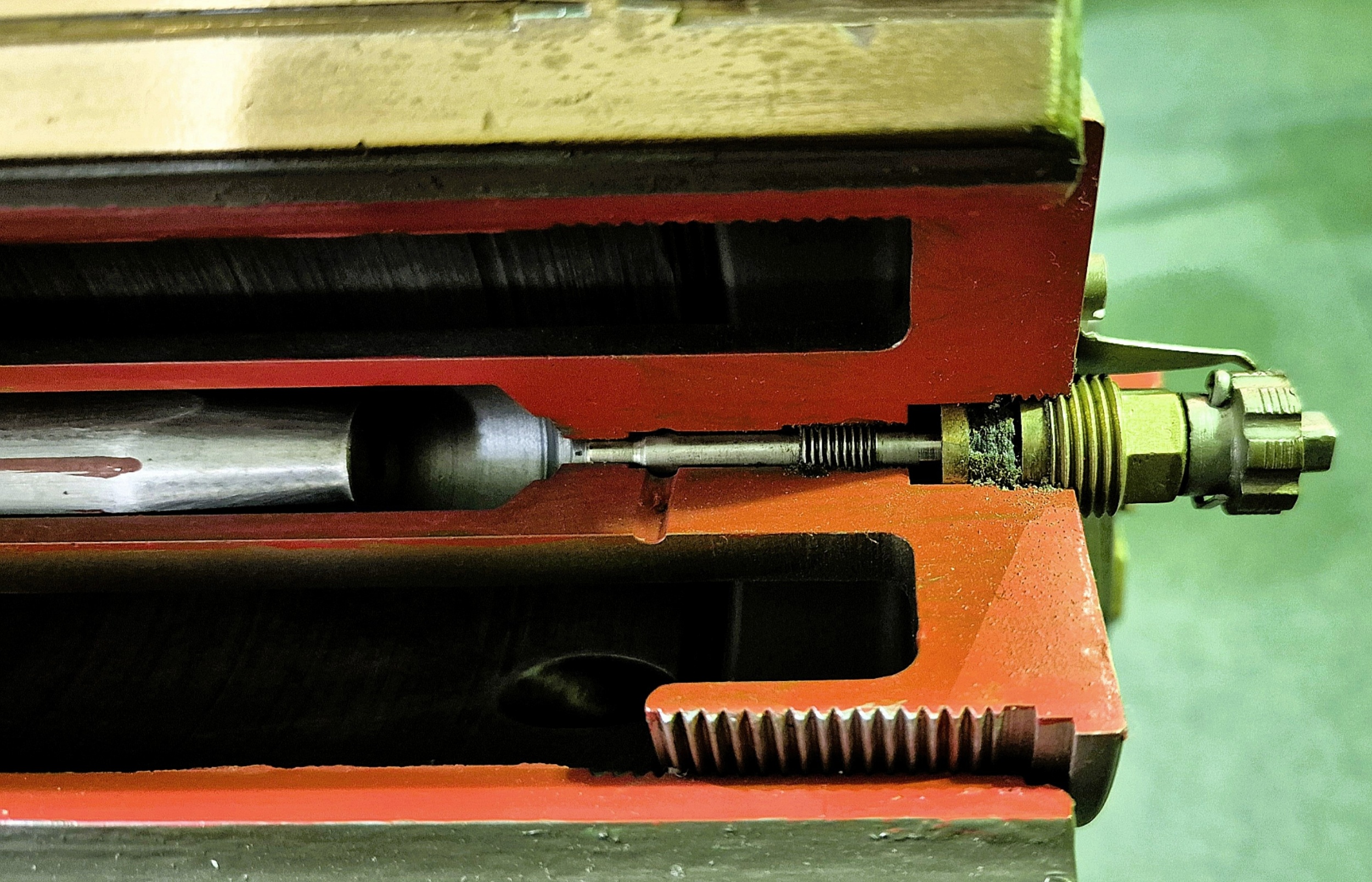

Regelmechanisme op rechter cilinder voor snelheid laatste fase vooruitloop.
De linker cilinder is een deel van de vooruitbrenginrichting en gebruikt ook een zuiger aan het einde van een stang die aan de voorkap van de wieg is bevestigd. Bij het achteruitlopen van het kanon, wordt de olie vóór de zuiger in de voorkant van de middelste hogedrukcilinder geperst.
Stang met zuiger van de vooruitbrenginrichting in linker cilinder.
Die middelste cilinder heeft een zwevende zuiger met een stikstofreservoir aan de achterkant, aanvankelijk op een druk van 600 psi (41 bar). De beweging van deze olie helpt mee om de terugslag onder controle te houden en zet ook de stikstof in de hogedrukcilinder verder onder druk. Nadat de terugslag is gestopt, dwingt deze stikstofdruk het cilinderblok naar voren om het kanon vooruit te laten lopen tot het weer “in batterij” is.

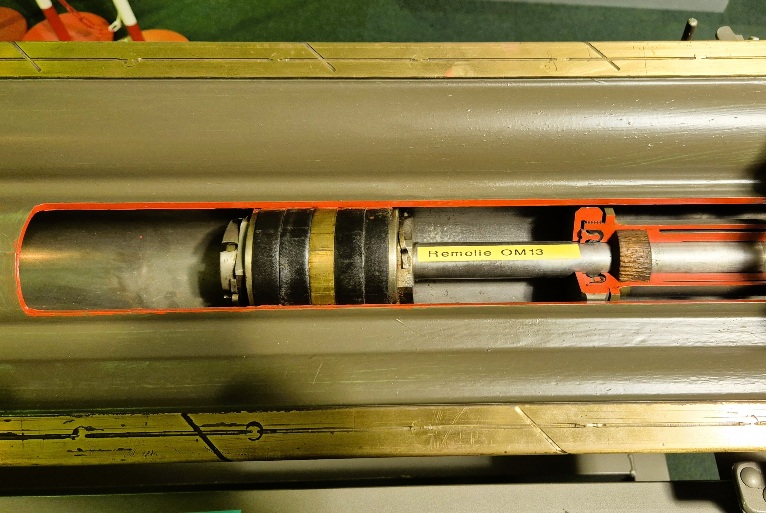

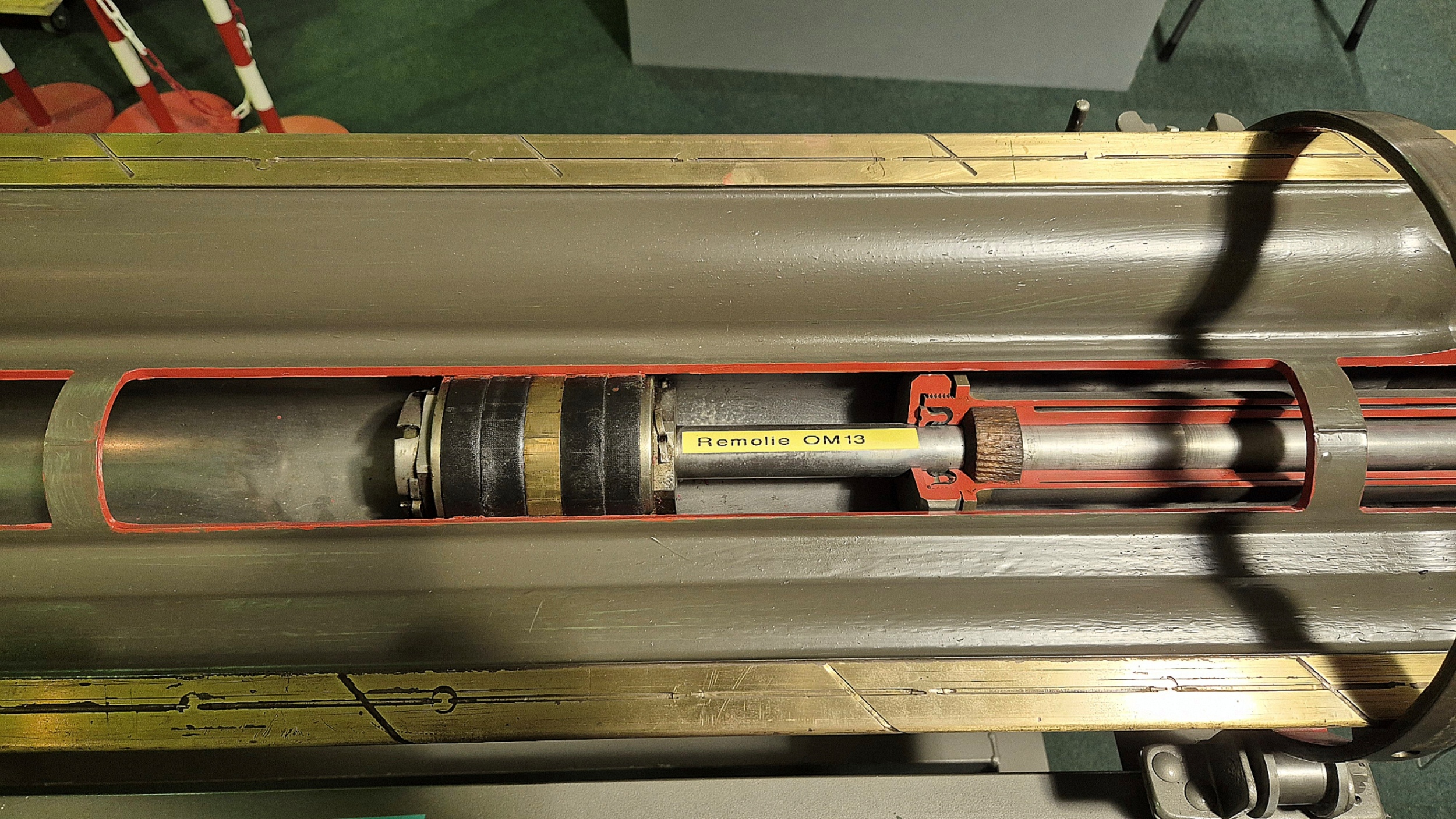

Zwevende zuiger met links stikstof en rechts olie in middelste cilinder.
