Accès à la fonction Diagnostic de la voie du module de pesage

Introduction

La fonction Diagnostic de la voie affiche, en temps réel, des messages d'erreur catégorisés comme suit :

erreurs internes (voie inopérante) ;
erreurs externes (perte de liaison ou d'alimentation de la liaison du capteur) ;
autres erreurs (erreur de bornier, de configuration ou de communication).

Une voie est signalée comme inopérante lorsque le voyant Défaut situé dans l'onglet Défaut de l'éditeur de configuration devient rouge.

Procédure

Le tableau ci-dessous décrit la procédure permettant d'accéder à l'écran Diagnostic de la voie.

Etape	Action
1	Accédez à l'écran de configuration du module de pesage.

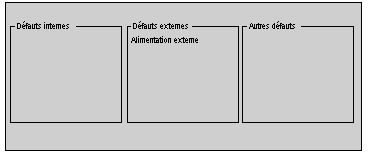

2	Sélectionnez l'onglet Défaut. Résultat : la liste des diagnostics de la voie apparaît. Remarque : les informations de diagnostic de la voie sont également accessibles par programme (instruction READ_STS).
