Accès à la fonction Diagnostic du module de pesage

Introduction

Le cas échéant, la fonction de diagnostic du module affiche des messages d'erreur catégorisés comme suit :

défauts internes (module inopérant, auto-test en cours) ;
défauts externes (erreur de bornier) ;
autres défauts (configuration non concordante, module manquant ou hors tension, erreurs de voie (détails dans le diagnostic de la voie))

Une erreur de module est signalée par le passage au rouge de certains voyants :

dans l'éditeur de configuration du rack :
- le voyant (LED) de position du module ;
dans l'éditeur de configuration du module :
- les voyants Err et I/O selon le type d'erreur ;
- le voyant (LED) de l'onglet Défaut.

Procédure

Le tableau suivant décrit la procédure permettant d'accéder à l'écran Diagnostic du module.

Etape	Action
1	Accédez à l'écran de configuration du module.

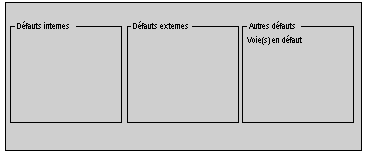

2	Cliquez sur la référence du module dans la zone de la voie et sélectionnez l'onglet Défaut. Résultat : la liste des erreurs de module apparaît. Remarque : l'accès à l'écran de diagnostic du module est impossible en cas de configuration non concordante ou de module inopérant/manquant. Le message suivant s'affiche à l'écran : « Le module est absent ou différent de celui configuré à cette position. »

Etape

Action

Accédez à l'écran de configuration du module.

Cliquez sur la référence du module dans la zone de la voie et sélectionnez l'onglet Défaut.

Résultat : la liste des erreurs de module apparaît.

Remarque : l'accès à l'écran de diagnostic du module est impossible en cas de configuration non concordante ou de module inopérant/manquant. Le message suivant s'affiche à l'écran : « Le module est absent ou différent de celui configuré à cette position. »
