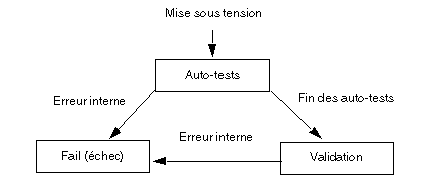

La figure suivante décrit le fonctionnement du module.
Comportement en cas d'erreur
Lors de la mise sous tension, le module exécute des tests internes (REPROM, RAM, affichage des liaisons, etc.).
Si une erreur est détectée à l'issue de ces tests, le module passe en mode de repli et les sorties sont remises à 0.
De même, en fonctionnement normal, si le module détecte une erreur interne (dans la RAM ou le chien de garde, par exemple), les sorties sont mises à 0 et l'écran affiche des tirets (----).
Comportement en cas de coupure de courant
En cas de coupure de courant, les paramètres de la machine sont enregistrés (tarage, décalage du zéro, etc.), mais pas les paramètres d'exploitation (seuils, nombre de mesures utilisées pour calculer le débit, etc.).
