NOTE : Unity Pro est l’ancien nom de Control Expert pour les versions 13.1 et antérieures.
Il existe deux bibliothèques LL984 différentes :
LL984
(avec EF LL_••••), cette bibliothèque était utilisée avant Unity Pro V5.1 et n'est pas fournie avec Control Expert. Elle était utilisée uniquement pour convertir les projets Modsolft et ProWORX et les sections Concept LL984 vers Control Expert.
La dernière version de cette bibliothèque, V4.1.17 est disponible uniquement dans les services Schneider Electric (veuillez contacter votre représentant Schneider Electric local pour recevoir une copie de cette bibliothèque).
UnityLL984
(avec EF L9_••••, L9E_•••• ou L9P_••••), cette bibliothèque est utilisée depuis Unity Pro V5.1.
Dans Unity Pro V5.1, V6.0 et V6.1, la bibliothèque UnityLL984 était fournie avec le package Unity Pro mais devait être installée séparément.
A partir de Unity Pro V7.0, la bibliothèque UnityLL984 est intégrée au jeu de bibliothèques Control Expert/Unity Pro.
Ouverture d'une application (fichier .sta)
Pour ouvrir une application (fichier .sta) générée avec Unity Proversion V5.1, V6.0 ou V6.1 et contenant des sections LL984, deux possibilités s'offrent à vous :
Installation de bibliothèques UnityLL984
Les bibliothèques UnityLL984 sont disponibles sous forme de fichiers zip sur le site
www.schneider-electric.com ou sur le DVD Control Expert.
NOTE : Sur le DVD Control Expert, les versions précédentes des bibliothèques UnityLL984 (V5.1, V6.0 ou V6.1) sont disponibles dans le dossier Previous Unity LL984 Library.
Pour installer les bibliothèques UnityLL984, procédez comme suit :
|
Etape
|
Action
|
|
1
|
Décompressez Setup_UnityLL984Library_Vxxx(Unity Pro Vxx).zip dans le répertoire du disque dur local pour obtenir la bibliothèque UnityLL984.
|
|
2
|
Cliquez sur Démarrer → Programmes → EcoStruxure Control Expert → Mise à jour de la bibliothèque de types.
|
|
3
|

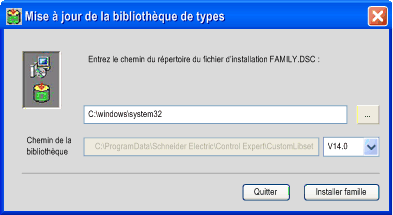

La fenêtre Mise à jour de la bibliothèque de types s'affiche.
|
|
4
|
Sélectionnez le fichier Family.dsc dans le dossier extrait en utilisant le bouton  . |
|
5
|
Sélectionnez la version de libset Control Expert à mettre à jour (par exemple, V14.0)
(Pour changer le chemin d'accès de la bibliothèque, consultez la section Options de configuration de bibliothèque.) |
|
6
|
Cliquez sur le bouton Installer famille.
NOTE : Après l'installation d'une famille, une fenêtre affiche The installation has succeeded. Cliquez sur OK
|
Aide en ligne de la bibliothèque UnityLL984
Si la bibliothèque UnityLL984 de Unity Pro V5.1, V6.0 ou V6.1 est installée avant l'installation de EcoStruxure™ Control Expert 14.0 :
Si vous avez désinstallé la bibliothèque UnityLL984 alors que EcoStruxure™ Control Expert 14.0 est déjà installé :
