Selon l'onglet sélectionné, vous pouvez afficher le diagramme de tendance ou le diagramme de répartition. Le diagramme de tendance est affiché ci-dessous.

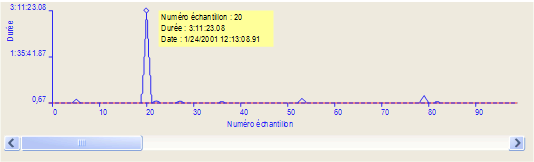

Le diagramme de tendance représente les durées d'activité et d'inactivité de la variable (en ordonnées) par rapport au nombre d'occurrences d'activité/d'inactivité de la variable. Par exemple, le diagramme ci-dessus montre les tendances de la durée d'un mouvement mécanique pendant le fonctionnement de la machine.

Vous pouvez faire défiler le diagramme. Lorsque vous affichez la dernière occurrence (à droite), si l'acquisition est en cours, le diagramme est actualisé en fonction des nouveaux développements de la variable.

Pour obtenir des informations supplémentaires sur une occurrence, placez le pointeur de la souris sur le diagramme. Une fenêtre d'information s'affiche et indique le numéro de l'occurrence correspondante, sa durée d'activité/d'inactivité, ainsi que la date et l'heure.

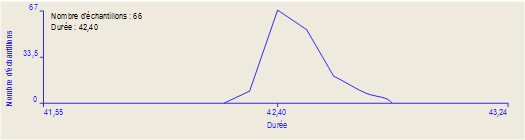

Le diagramme de répartition représente le nombre d'occurrences (activité/inactivité) en ordonnées, par rapport à la durée d'activité/d'inactivité de la variable (nombre d'échantillons pendant une durée donnée). Par exemple, le diagramme ci-dessous montre la règle de répartition de la durée du cycle de la machine.

Pour obtenir des informations supplémentaires sur une occurrence, placez le pointeur de la souris sur la zone correspondante. Le nombre d'activations/désactivations s'affiche, ainsi que la durée par rapport à l'emplacement du pointeur dans cette zone.
