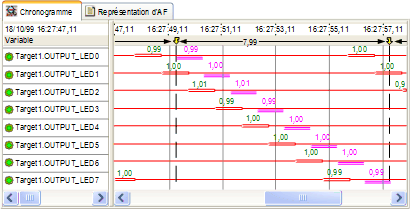

Vous pouvez utiliser des cycles de référence pour comparer des développements sauvegardés à un moment donné à des développements précédemment sauvegardés. Dans Trending Tool, vous pouvez superposer le cycle de référence et l'enregistrement pour repérer les différences. Les fonctions de juxtaposition de cycle de référence ne sont opérationnelles pour les cycles de référence ayant un
événement de début. La barre d'outils
Cycle de référence contient les fonctions suivantes.
Déplacement du cycle de référence
Vous pouvez utiliser la souris pour déplacer le cycle de référence dans l'enregistrement. Procédez comme suit :
|
Etape
|
Action
|
|
1
|
Placez le pointeur de la souris sur l'un des développements du cycle de référence et maintenez le bouton gauche enfoncé.
|
|
2
|
Sans relâcher le bouton, déplacez le pointeur jusqu'à l'emplacement requis pour le cycle de référence. Trending Tool décale automatiquement l'enregistrement lorsque vous approchez d'une bordure de la fenêtre.
|
|
3
|
Relâchez le bouton gauche. Le cycle de référence apparaît à son nouvel emplacement.
|
Trending Tool propose également une fonction qui vous permet de déplacer le cycle de référence directement dans l'enregistrement :
|
Etape
|
Action
|
|
1
|
Affichez l'enregistrement et sélectionnez Afficher le cycle de référence dans le menu Enregistrement. Cette commande place le cycle de référence visualisé, au centre du diagramme de tendance. Vous pouvez également utiliser le bouton Afficher le cycle de référence  dans la barre d'outils Cycle de référence. |
Basculement entre les cycles d'un enregistrement
Si le cycle de référence à une condition de déclenchement, il peut être juxtaposé à tous les cycles d'un enregistrement à l'aide des commandes Cycle de référence précédent et Cycle de référence suivant du menu Enregistrement. Ces commandes décalent la position du cycle de référence, respectivement d'un cycle vers l'avant et vers l'arrière dans le diagramme de tendance. L'affichage du diagramme de tendance est également adapté en conséquence.
Vous pouvez effectuer ces deux actions via les boutons Précédent
et Suivant
dans la barre d'outils Cycle de référence.
Comparaison des durées d'événements
L'affichage du développement de référence est l'une des propriétés de chaque cycle de référence. Vous pouvez afficher ces durées en procédant comme indiqué dans la section intitulée
Modification d'un cycle de référence.
Vous pouvez également obtenir des informations sur chaque développement d'un cycle de référence, en plaçant le pointeur de la souris directement sur le développement requis.
Procédez comme suit :
|
Etape
|
Action
|
|
1
|
Placez le pointeur de la souris sur l'un des développements d'un cycle de référence. Après cinq secondes, Trending Tool ouvre une fenêtre détaillant les caractéristiques du développement. Les informations fournies concernent la position actuelle du développement par rapport à sa position au début du cycle, et la durée du développement.
|
|
2
|
Déplacez le pointeur de la souris pour fermer la fenêtre.
|
