Préconisations de câblage et d'installation du module TBX AMS 620

Préconisations de câblage

Afin de protéger le signal des bruits extérieurs induits en mode série et des bruits en mode commun, il est conseillé de prendre les précautions suivantes :

Précautions à prendre
Nature des conducteurs	Utilisez de paires torsadées blindées, section minimum des conducteurs 0,28 mm2.

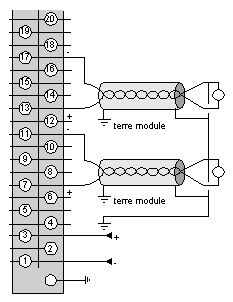

Blindage des câbles	Reliez les blindages des câbles à la terre module TBX à la barrette de masse TBX GND 015, au plus court.
Association des conducteurs en câbles	Le regroupement en câbles multipaires est possible pour les signaux de même nature et ayant même référence par rapport à la terre.
Cheminement des câbles	Eloignez les fils de mesure des câbles d'entrées/sorties TOR (notamment des sorties relais) et des câbles puissance.
Référence des capteurs et des pré‐actionneurs par rapport à la terre	Le module TBX AMS 620 possède 6 entrées non isolées entre elles, mais isolées du bus de l'automate et 2 sorties isolées entre elles et isolées du bus automate. Les points froid de capteurs sont reliés entre eux de façon interne par les bornes Com. Pour assurer une bonne immunité aux perturbations hautes fréquences, un condensateur 4,7 nF est connecté entre la tension voie et la terre. Pour assurer un bon fonctionnement de la chaîne d'acquisition, les précautions suivantes doivent être prises : les capteurs doivent être proches les uns des autres (quelques mètres), Tous les capteurs doivent être référencés au même point. Ce point est ensuite relié à la terre de la borne. Remarque : il n'y a pas de contrainte technique particulière à référencer les pré‐actionneurs à la terre. Pour des raisons de sécurité, il est cependant préférable d'éviter de ramener un potentiel de terre éloigné sur le bornier, ce potentiel de terre pouvant être très différent du potentiel de terre à proximité. Les modules d'entrées/sorties déportées minimisent ce risque puisqu'ils sont généralement proches du procédé.
Référence des capteurs par rapport à la terre	Il est possible de référencer chacun des capteurs à des potentiels par rapport à la terre si les caractéristiques suivantes sont respectées : les capteurs doivent être proches les uns des autres (quelques mètres), tous les capteurs sont référencés sur un même point. Ce point est relié à la borne COM du bornier.
Référence des pré‐actionneurs par rapport à la terre	Câblage conseillé en tension et en courant : Il est conseillé d'utiliser des préactionneurs non référencés par rapport à la terre, chaque référence voie étant reliée à la terre par un condensateur de 4,7 nF.
Référence des préactionneurs par rapport à la terre (suite)	Câblage possible en tension : Il est néanmoins possible de référencer les pré‐actionneurs par rapport à la terre si les modules sont à sorties tension et si les précautions suivantes sont observées : Les tensions de mode commun doivent être inférieures à la tension de sécurité (crête 48 V), La mise à un potentiel de référence d'un point du préactionneur provoque la génération d'un courant de fuite. Si plusieurs modules analogiques sont utilisés, il faudra mesurer le courant de fuite total et vérifier que celui-ci ne perturbe pas l'application.
