Raccordement du module TBX AMS 620
(Traduction du document original anglais)
A propos de nous

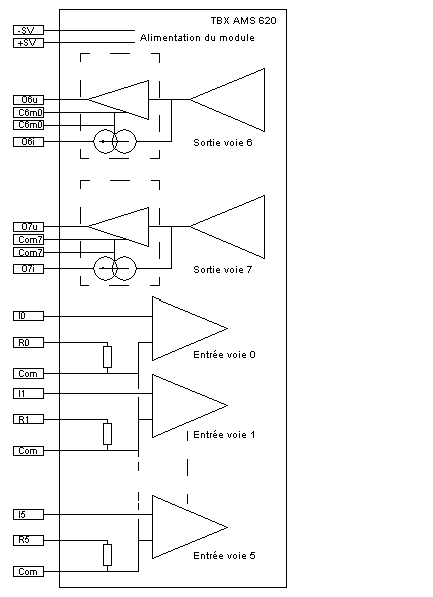

Schéma de principe
L'illustration suivante présente le schéma de principe du module TBX AMS 620.
NOTE : pour utiliser une voie d'entrée en courant, vous devez relier les bornes I et R à la voie concernée.
Toutes les bornes repérées COM sont reliées à l'intérieur du module.

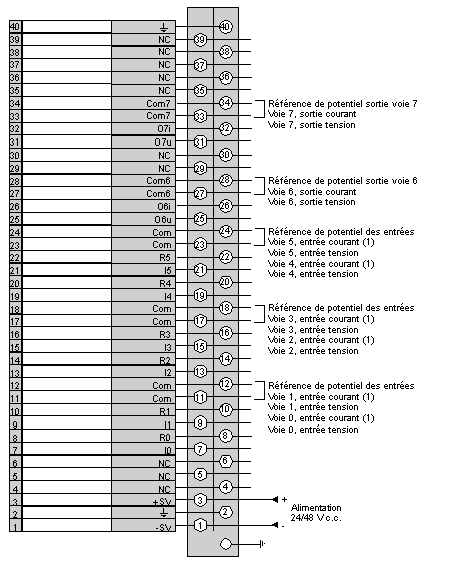

Câblage du bornier
Le schéma suivant illustre le câblage du bornier.
1
Les résistances de conversion courant-tension sont incorporées de base dans l'embase (ne nécessite donc aucune résistance externe).
