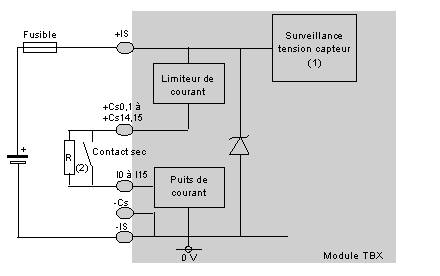

L'illustration suivante montre le schéma de principe d'une entrée avec contrôle du câblage.
1
Seuil garanti de contrôle tension OK : > 18 V, seuil garanti de contrôle tension défectueux : < 14 V.
2
La résistance R permet dans le cas d'un contact sec ou d'un capteur DDP 3 fils de pouvoir recourir à la fonction de contrôle du câblage en entrée.

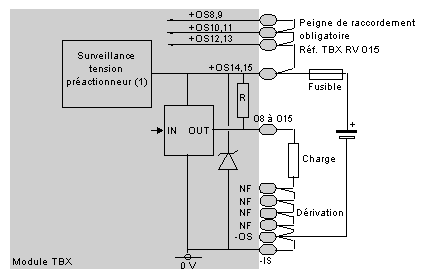

L'illustration suivante montre le schéma de principe d'une sortie statique 24 V - 2 A.
1
Seuil garanti de contrôle tension OK : > 18 V, seuil garanti de contrôle tension défectueux : < 14 V.

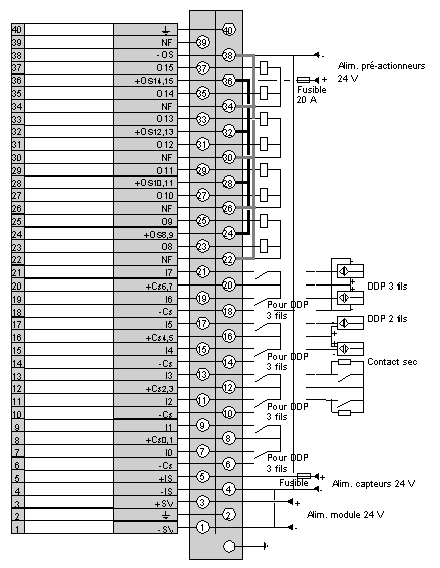

Le schéma suivant illustre le câblage du bornier.
NOTE : Vous devez câbler un fusible externe 1 A de type très rapide sur l'alimentation des capteurs et 20 A sur l'alimentation des pré-actionneurs.
Il est obligatoire de relier
les quatre bornes +OS
x,y par un shunt externe (référence :
TBX RV 015). Il est également obligatoire de relier entre elles les bornes -SV, -IS et -OS.
