Module TBX DMS 16C222
|
||
|---|---|---|
|
Tension nominale
|
24 V c.c.
|
|
|
Courant nominal
|
7 mA
|
|
|
Alimentation capteurs IS
|
19,2 V c.c. à 30 V c.c.
|
|
|
Tension pour état ON
|
7 V
|
|
|
Courant à 11 V
|
≥ 6 mA
|
|
|
Tension pour état OFF
|
< 5 V
|
|
|
Courant pour état OFF
|
≤ 2 mA
|
|
|
Impédance d'entrée
|
3,4 kΩ
|
|
|
Temps d'enclenchement
|
filtrage rapide
|
5 à 8,5 ms
|
|
filtrage lent
|
30 à 45 ms
|
|
|
Temps de déclenchement
|
filtrage rapide
|
5 à 8,5 ms
|
|
filtrage lent
|
30 à 45 ms
|
|
|
Résistance de ligne admissible (DDP 2 fils)
|
100 Ω
|
|
|
Résistance de ligne admissible (contact sec)
|
500 Ω
|
|
|
Résistance de fuite admissible (DDP 2 fils)
|
(1)
|
|
|
Résistance de fuite admissible (contact sec)
|
(1)
|
|
|
Norme IEC 1131
|
Type 2
|
|
|
Compatibilité avec les DDP Telemecanique 2 fils
|
Oui
|
|
|
Compatibilité avec les DDP CENELEC 3 fils
|
Oui (2)
|
|
|
Compatibilité sorties statiques TBX
|
Oui
|
|
|
Type d'entrée
|
Puits de courant
|
|
|
Type de logique
|
Positive
|
|
|
Puissance dissipée par voie à l'état ON
|
0,17 W
|
|
|
Protection des bornes +Cs contre une surcharge ou un court‐circuit
|
Oui
|
|
|
Protection contre une inversion de polarité sur IS
|
Oui : diode inverse en parallèle (fusible ext. 1 A (fusion rapide))
|
|
|
Légende :
|
||
|
IS
|
Alimentation des capteurs.
|
|
|
(1)
|
||
|
(2)
|
Dans le cas d'un DDP 3 fils standard, avec une résistance en parallèle, le défaut circuit ouvert correspond à une coupure de la liaison entrée/DDP ou de l'alimentation + (+Cs) du DDP 3 fils.
Remarque : la coupure de l'alimentation - du DDP (‐Cs) n'est pas détectée.
|
|
|

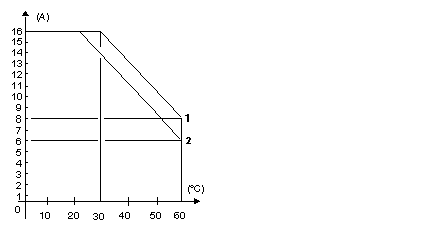

Module TBX DMS 16C222
|
|
|---|---|
|
Tension nominale
|
24 V c.c.
|
|
Courant nominal
|
2 A
|
|
Limites de la tension d'alimentation OS
|
19,2 V c.c. à 30 V c.c.
|
|
Puissance lampe à filament admissible
|
15 W
|
|
Courant de fuite à l'état OFF
|
< 2,5 mA
|
|
Tension de déchet à l'état ON
|
< 0,8 V
|
|
Temps de commutation à l'état ON ou OFF
|
< 1 ms
|
|
Impédance de charge à l'état ON
|
> 12 Ω
< 3 kΩ
|
|
Protection des sorties contre les surcharges
|
Oui : limitation de courant > 2,5 A
|
|
Protection des sorties contre les surtensions
|
Oui : diode Zéner
|
|
Protection contre une inversion de polarité sur OS
|
Oui : diode inverse (externe 20 A très rapide)
|
|
Détection de charge coupée
|
Oui
|
|
Conformité IEC 1131
|
Oui
|
|
Compatibilité entrées à courant continu
|
Oui (1)
|
|
Puissance dissipée par voie à l'état ON
|
1,7 W
|
|
Légende :
|
|
|
OS
|
Alimentation des pré‐actionneurs.
|
|
(1)
|
Toutes les entrées dont l'impédance est < 3 kΩ.
|
