Accès aux micro-interrupteurs SW1 et SW2 (embases TOR IP20)
(Traduction du document original anglais)
A propos de nous
Généralités

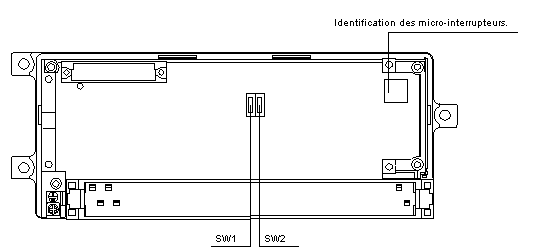

Le dessin suivant illustre l’emplacement des micro‐interrupteurs SW1 et SW2 sur embases TBX TOR IP20.
Marche à suivre
Le tableau suivant décrit la procédure pour accéder aux micro‐interrupteurs SW1 et SW2 situés sur la carte électronique.
Etape
Action
1
Débrochez le bornier de l'embase.
2
Soulevez la trappe d'accès à la carte électronique tout en la faisant pivoter vers l'arrière (côté opposé à l'emplacement du bornier).
