Mise en place de l'étiquette bornier
(Traduction du document original anglais)
A propos de nous
Généralités
Afin de garantir la lisibilité des repères du bornier, quelle que soit la position du module TBX, une étiquette bornier sécable est fournie avec chaque TBX monobloc ou embase de TBX modulaire.

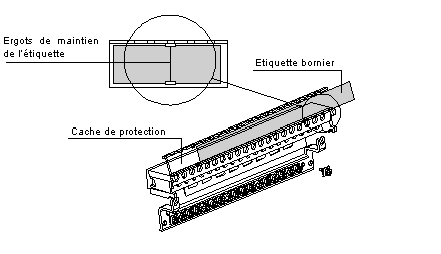

Le dessin suivant illustre l'emplacement de l'étiquette bornier.
Procédure de mise en place
Le tableau suivant présente la procédure à suivre pour mettre en place l’étiquette bornier.
Etape
Action
1
Découpez la partie appropriée de l'étiquette du bornier : étiquette 1 du bornier 1, pour un marquage clair (les représentations schématisées du TBX situées aux extrémités de l'étiquette indiquent la partie d'étiquette à utiliser suivant la position du module).
2
Renseignez éventuellement l'étiquette bornier : adresse du point de connexion et numéro de module, repère de chacune des voies.
3
Soulevez le cache de protection amovible.
4
Faites glisser l'étiquette bornier à l'intérieur du cache de protection, en prenant soin de la faire passer derrière les 4 ergots destinés à maintenir l'étiquette. Les étiquettes des bornes sont lisibles à travers le cache de protection : l'étiquette 1 se trouve face à la borne 1, etc.
5
Rabattez le cache de protection sur le bornier et le bloquez en appuyant sur ses deux extrémités. Les renseignements éventuellement portés sur l'étiquette sont alors visibles, au travers du cache.
