La liaison entre les différents équipements d'entrées/sorties distantes et l'automate s'effectue par chaînage ou par dérivation, au travers du bus terrain .
Un segment de bus Fipio offre 32 points de connexion sur une distance maximale de 1000 m ; ce qui permet de raccorder 31 équipements TBX (un point de connexion d'adresse 0 étant réservé à l'automate).
L'utilisation de répéteurs permet de relier ensemble jusqu'à 15 segments de bus, ce qui permet de raccorder des équipements TBX sur une distance maximale de 15 000 mètres.
L'utilisation de plusieurs segments de bus porte le nombre maximum de points de connexion à 64. Cela permet de raccorder 62 modules TBX modulaires ou TBX (IP65), (en plus du point 0 réservé à la connexion de l'automate et du point 63 permettant de connecter un terminal).

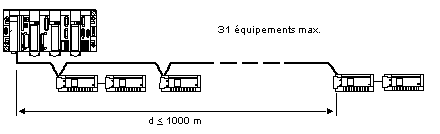

Le dessin suivant illustre la liaison entre les modules TBX IP20 et l'automate à travers un seul segment bus Fipio.

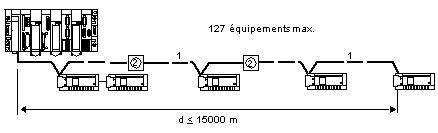

Le dessin suivant illustre la liaison entre les modules TBX IP20 et l'automate à travers plusieurs segments bus Fipio.
1
Segments de bus Fipio (15 segments de 1000 m au maximum).
2
Répéteur (14 au maximum).

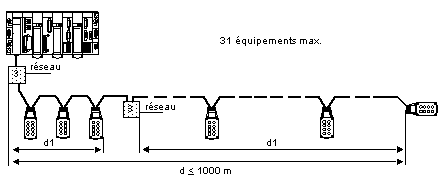

Le dessin suivant illustre la liaison entre les modules TBX IP65 et l'automate à travers un seul segment bus Fipio.
3
Boîtier de dérivation TBX FP ACC10

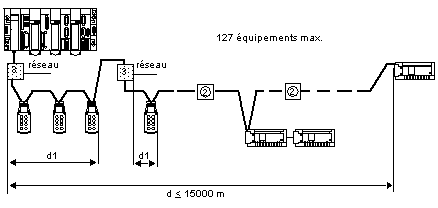

Le dessin suivant illustre la liaison entre les modules TBX IP65 et IP20 et l'automate à travers plusieurs segments bus Fipio.
d1
Longueur maximale du câble de dérivation et d'alimentation 24 V c.c. Référence du câble : TSX FP CF100, TSX FP CF200, TSX FP CF500.
2
Répéteur (14 au maximum).
3
Boîtier de dérivation TBX FP ACC10
