Câblage et caractéristiques du module d'alimentation TBX SUP 10
(Traduction du document original anglais)
A propos de nous
Câblage

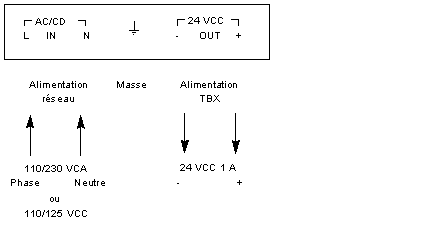

Le schéma suivant illustre le câblage du module d'alimentation TBX SUP 10.
NOTE : primaire : si le module est alimenté en 110/230 VCA, il est nécessaire de respecter la phase et le neutre lors du câblage. Par contre, si le module est alimenté en 110/125 VCC, aucune polarité n'est requise.
AVERTISSEMENT
RISQUE D'ELECTROCUTION
Connectez la borne de masse du module à la terre de protection à l'aide d'un fil vert/jaune.
La borne -24 V (potentiel de 0 V) doit être reliée à la terre à la sortie du module d'alimentation.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
Caractéristiques
Le tableau suivant décrit les caractéristiques techniques du module d’alimentation TBX SUP 10.
Primaire
Tension nominale
100 - 110 - 120 VCA
110 - 125 VCC
200 - 230 - 240 VCA
Tensions limites
90 - 264 VCA
88 - 156 VCC
Fréquence
47 - 63 Hz
Secondaire
Puissance utile
24 W
Tension de sortie
24 VCC 5 %
Courant maximum
1 A
Protection
Contre les courts-circuits, surcharges et surtensions
Temps de maintien
≥ 10 ms
Environnement climatique
Stockage
-25 à +70 °C
Fonctionnement
0 à 60 °C
Humidité relative
5 à 95 % (sans condensation)
Altitude
0 à 2 000 m
