Module d'alimentation TBX SUP 10
(Traduction du document original anglais)
A propos de nous
Généralités
Pour les sites non équipés en alimentation 24 V c.c., un module d'alimentation TBX SUP 10 délivre une alimentation 24 V c.c. / 1 A . Cela permet de fournir l'énergie nécessaire à un certain nombre de modules TBX.
Le primaire de ce module d'alimentation est lui-même alimenté en 110/230 V c.a. 50/60 Hz ou 110/125 V c.c..
Description physique

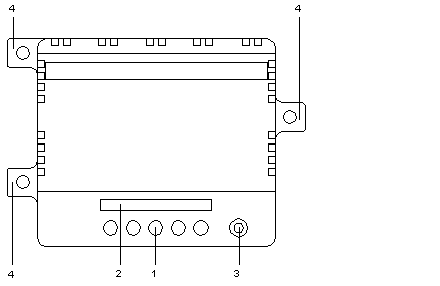

Le schéma ci-dessous présente le module d’alimentation TBX SUP 10.
Le tableau suivant présente les différents éléments du module d’alimentation TBX SUP 10.
Repère
Description
1
Bornier à vis pour le câblage des tensions d'alimentation.
2
Etiquette d'identification des bornes de câblage.
3
Voyant témoin de mise sous tension.
4
Oreilles de fixation du module.
