Le module TBX AES 400 donne le choix entre des gammes en tension, des gammes en courant, des gammes thermocouples et des gammes thermosondes pour chacune de ses entrées.

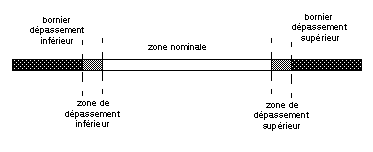

Pour la gamme choisie, le module effectue un contrôle de dépassement : il vérifie que la mesure est comprise entre une borne inférieure et une bonne supérieure.

La zone de mesure est située dans la zone nominale.

Au delà de la zone nominale, le dépassement est toléré jusqu’aux bornes de dépassement.

Si les valeurs fournies par l’application sont en dehors des bornes, il y a saturation à la valeur de la borne dépassée et ce dépassement est signalé.

Le module continue à fournir la grandeur convertie jusqu'à saturation du convertisseur ou du format d'affichage (+32767/-32768), même si la validité de la mesure n'est pas garantie.

L'utilisateur peut par l'intermédiaire du bit de dépassement éviter de prendre en compte ces mesures.

Pour les gammes en tension, le module autorise un dépassement de 5% de la plage électrique positive couverte par la gamme.

Le dépassement de plage correspond soit à un dépassement dynamique de la chaîne d'acquisition, soit à un dépassement de la zone normalisée de mesure du capteur, soit à un dépassement dynamique de la température de compensation (‐5o C à +85o C). L'utilisation de la compensation interne en environnement standard (0o°C à +60o°C) est compatible avec les seuils -5o°C à +85o°C.
