Synchronisation des mesures
(Traduction du document original anglais)
A propos de nous
Introduction
La longueur du cycle (durée) du module TBX AES 400 dépend de la fréquence du réseau électrique (50 Hz ou 60 Hz) et donc du mode de réjection sélectionné à la configuration.
Les mesures sont ordonnées comme suit : voie 0, voie 1, voie 2, voie 3, puis acquisition de la température de soudure froide du module.
Répartition de la durée de cycle

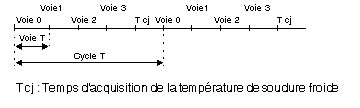

Illustration de la durée de cycle
Le tableau ci-dessous présente les différents termes du calcul.
Type de temps
Réjection 50 Hz
Réjection 60 Hz
Temps de scrutation pour une voie
80 ms
68 ms
Temps d'acquisition pour la température de soudure froide
80 ms
68 ms
Temps d'acquisition pour un cycle complet
400 ms
340 ms
NOTE :
  • Le cycle est toujours identique, même lorsque certaines voies ne sont pas utilisées,
  • Le temps requis pour que le programme accède aux mesures dépend également des temps de transmission sur le bus Fipio et sur la période de tâche automate.
