Fonctions élémentaires T850_TO_T870 et T870_TO

Introduction

Le module BMENOP0300 est un équipement qui envoie et reçoit des données horodatées conformes au protocole IEC 61850. Certains équipements ERT Mx80 envoient et reçoivent des données horodatées conformes au protocole IEC 60870.

Pour autoriser le transfert de données entre des équipements qui prennent en charge différentes structures d'horodatage, vous pouvez utiliser les fonctions élémentaires suivantes dans votre programme :

T850_TO_T870 : cette fonction élémentaire convertit les données horodatées IEC 60870 (par exemple, celles qui sont générées par le module BMXNOR0200) en des données IEC 61850 plus lisibles.
T870_TO_T850 : cette fonction élémentaire convertit les données horodatées IEC 61850 générées par le module BMENOP0300 au format IEC 60870 pour les utiliser sur d'autres équipements ERT Mx80.

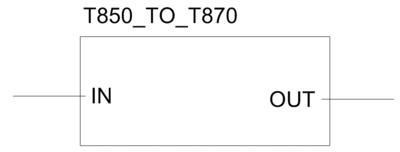

Représentation de T850_TO_T870 en FBD

Paramètres de T850_TO_T870

Paramètre	Type	Description
Paramètres d'entrée :
`IN`	`TIME_850_FORMAT`	Format d'horodatage IEC61850
Paramètres de sortie :
`OUT`	`TIME_870_FORMAT`	Format d'horodatage IEC 60870

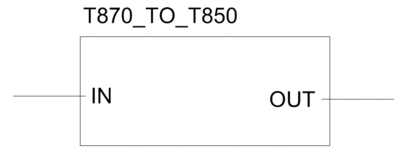

Représentation de T870_TO_T850 en FBD

Paramètres de T870_TO_T850

Paramètre	Type	Description
Paramètres d'entrée :
`IN`	`TIME_870_FORMAT`	Format d'horodatage IEC 60870
Paramètres de sortie :
`OUT`	`TIME_850_FORMAT`	Format d'horodatage IEC61850

Structure du type de données : TIME_850_FORMAT

Elément	Type	Description
Secondes	`DWORD`	Secondes écoulées depuis le 01-01-1970 NOTE : seules les dates postérieures au 1er janvier 2000 sont correctes.
Ms_Quality	`DWORD`	Millisecondes au format IEC61850 dans les trois octets de poids faible (qualité gérée par l'octet de poids fort)

Structure du type de données : TIME_870_FORMAT

Elément	Type	Description
ms	`WORD`	De 0 à 59 999 ms
min	`BYTE`	Valeur numérique des minutes : 0 à 59. Le bit de poids fort indique la validité de l'heure : 0 = heure valide 1 = heure non valide
hour	`BYTE`	Valeur numérique des heures : 0 à 23 NOTE : l'heure d'été n'est pas prise en charge.
day	`BYTE`	Valeur numérique du jour : 1 à 31. NOTE : le jour de la semaine n'est pas pris en charge.
mon	`BYTE`	Valeur numérique du mois : 1 à 12
year	`BYTE`	Valeur numérique de l'année : 0 à 99
reserved	`BYTE`	<réservé>
